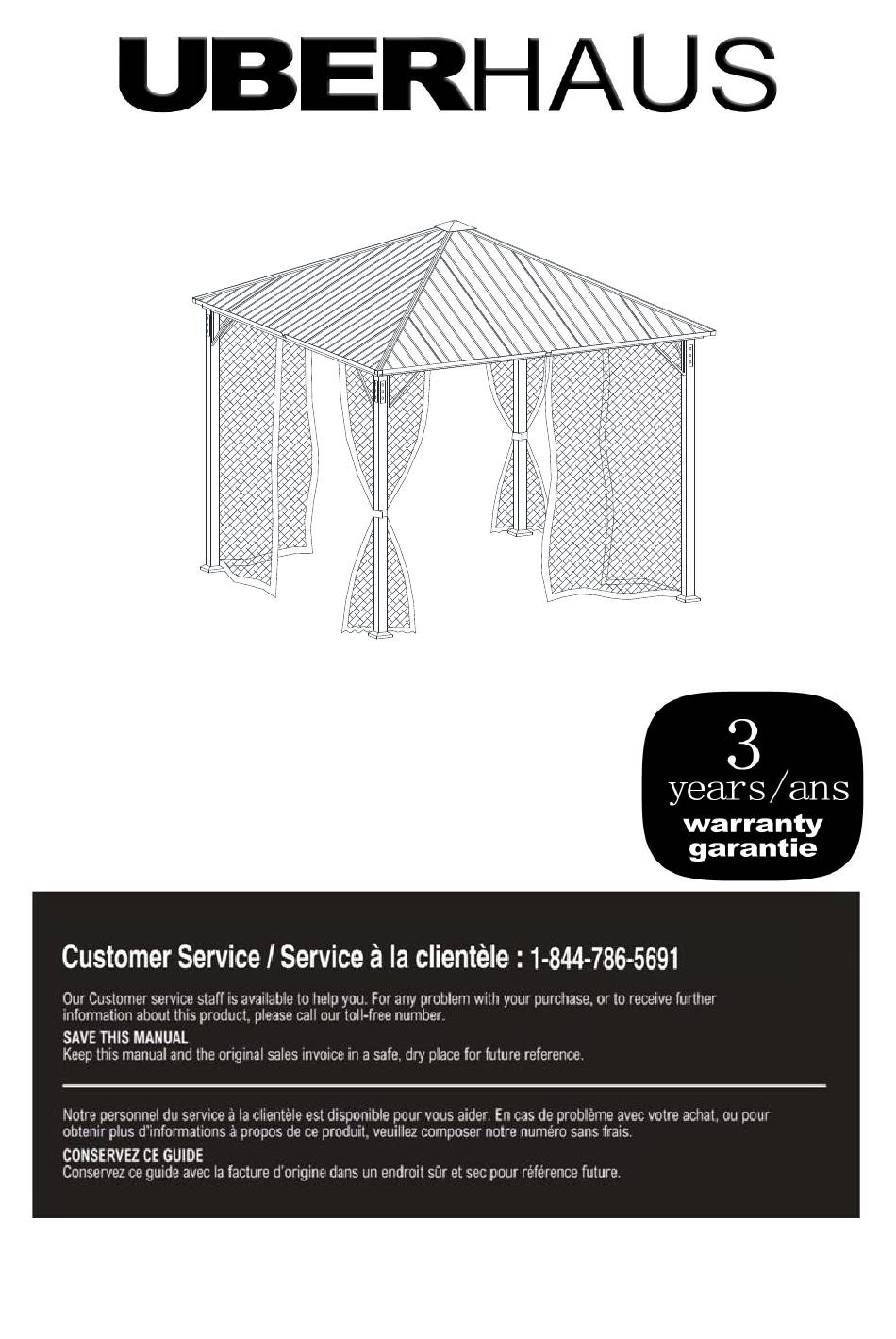

- Page 1 Model/Modèle : 38115207 10 x 10’ Gazebo Operators’ Manual (p. 2) Abri-soleil 3 x 3 m Guide de l'utilisateur (p.11)
- Page 2 • DO NOT use ladder leaning against the gazebo or climbing onto the roof. • Keep away from heat or flame source. • If the gazebo will not be used for a long period of time (e.g. during winter time), disassemble and store it in a clean, dry environment.
-
Page 3: Care And Maintenance
CARE AND MAINTENANCE: • Our steel components for gazebo and garden accessories are treated with rust-inhibiting paint that protects them from rusting. However, due to the nature of steel, surface oxidation (rusting) will occur if these protective coatings are scratched. This is not a defect and thus not covered by the warranty. -
Page 4: Parts List
Parts List Description Part Quantity Image Post Base cover Base Triangle support Decorative railing 1 Decorative railing 2 Corner support Slanting bar (pre-assembled connector to part A) Top bar connector Mosquito net Top connector Slanted beam Middle beam Top short beam 1 Top short beam 2... -
Page 5: Hardware Pack
Roof panel 3 Roof panel 4 Roof panel 5 Cover bar 1 Cover bar 2 Cover bar 3 Mosquito net Hardware Pack 1 Part Description Quantity Image M6X20 bolt M6 washer M6X15 screw M6X35 bolt M6 wrench... - Page 6 SUN SHELTER ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All that is required is a screwdriver, a hammer, and two ladders of at least 8ft (2.5 m) high (not included). For you safety, DO NOT assemble this item alone.
- Page 7 Fig. 1: Insert decorative railing 1 (E1) into decorative railing 2 (E2) and attach them with bolts (AA) and washers (BB). Fig. 2: Attach top the bar connector (H) at the junction of decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and washers (BB).
- Page 8 Fig. 7: Attach the triangle support (D) to each post (A) and roof bar with bolts (HH) and washers (BB). Hardware Pack 2 Part Description Quantity Image M6X20 bolt M6 washer M6X55 bolt M6 nut M6X15 screw Fig. 8: Attach the slanted beam (K1) and middle beam (K2) to the top connector (J) with bolts (AA) and washers (BB). Fig.
- Page 9 Fig. 12: Attach top short beam 1 / top short beam 2 (L1/L2) to the slanted beam (K1) with screws (FF) and washers (BB). Then attach top middle beam 1/ top middle beam 2 (M1/M2) to the slanted beam (K1) and middle beam (K2) with screws (FF) and washers (BB) as shown.
- Page 10 (BB). Fig. 21: Use rings (GG) to attach the mosquito net (T) to the net tube (I). Fig. 22: Raise the base covers (B), and anchor the gazebo on the ground with stakes (JJ). Your gazebo is completely assembled.
- Page 11 AVERTISSEMENT! Afin de réduire le risque de blessures graves ou de dommages à l’équipement, lire toutes les instructions ci-dessous avant d’assembler et d’utiliser l’abri-soleil. Le défaut de suivre ces avertissements peut provoquer des blessures graves voire mortelles. • Gardez les enfants et les animaux de compagnies loin de l’aire d’assemblage. Les enfants et les animaux devraient être surveillés pendant l’assemblage de l’abri-soleil.
-
Page 12: Soin Et Entretien
PRÉPARATION: Requis pour le montage : Avant de commencer le montage du produit, assurez-vous que toutes les pièces sont présentes. Comparez-les pièces avec les listes du contenu de l’emballage et du matériel. Si une pièce est manquante ou endommagée, n’essayez pas d’assembler le produit. Il faut quatre personnes pour assembler ou déplacer le produit. -
Page 13: Liste De Pièces
Liste de piè ces Pièces Description Quantité Image Poteau Cache-base Base du poteau Support triangulaire Rail décoratif 1 Rail décoratif 2 Entretoise Raccord de la (préassemblé à barre inclinée la pièce A) Raccord de la barre du toit Tringle du filet moustiquaire Raccord du toit Poutre inclinée... - Page 14 Panneau de toit 3 Panneau de toit 4 Panneau de toit 5 Barre de recouvrement 1 Barre de recouvrement 2 Barre de recouvrement 3 Filet moustiquaire Sachet de quincaillerie 1 Pièces Description Quantité Image Boulon M6X20 Rondelle M6 Vis M6X15 Boulon M6X35 Clé...
- Page 15 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 2,5 m (8 pi) de hauteur (non fournis).
- Page 16 Fig. 1 : Insérez le rail décoratif 1 (E1) dans le rail décoratif 2 (E2) et fixez-les ensemble avec des boulons (AA) et des rondelles (BB). Fig. 2 : Fixez le raccord de la barre du toit (H) au point de jonction entre les rails décoratifs 1 et 2 (E1 et E2) avec des boulons (AA) et des rondelles (BB).
- Page 17 Fig. 7 : Connectez le support triangulaire (D) au poteau (A) et à la barre du toit avec des boulons (HH) et des rondelles (BB). Sachet de quincaillerie 2 Pièces Description Quantité Image Boulon M6X20 Rondelle M6 Boulon M6X55 Écrou M6 Vis M6X15 Fig.
- Page 18 Fig. 12 : Fixez les poutres courtes du toit 1/2 (L1/L2) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB), puis, fixez les poutres centrales du toit 1/2 (M1/M2) à la poutre inclinée (K1) et la poutre centrale (K2) avec des vis (FF) et des rondelles (BB), tel qu'illustré.
- Page 19 Fig. 16 : Placez le panneau de toit 2 (Q2) sur le panneau de toit 1 (Q1). Fig. 17 : Fixez le panneau de toit 1 (Q1) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB). Fig.
-
Page 20: Warranty
GARANTIE (1 an sur le tissu, 3 ans sur la structure) Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conç us pour répondre à des normes de qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication. Cette garantie n’a aucune incidence sur vos droits légaux.
