Uberhaus 72255159 User Manual

10' x 10' gazebo
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model/Modèle ：72255159
10' x 10' Gazebo
User manual p. 2
Abri-soleil
10 x 10 pi
Guide de l'utilisateur p. 25
Page
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 72255159 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Uberhaus 72255159

Summary of Contents for Uberhaus 72255159

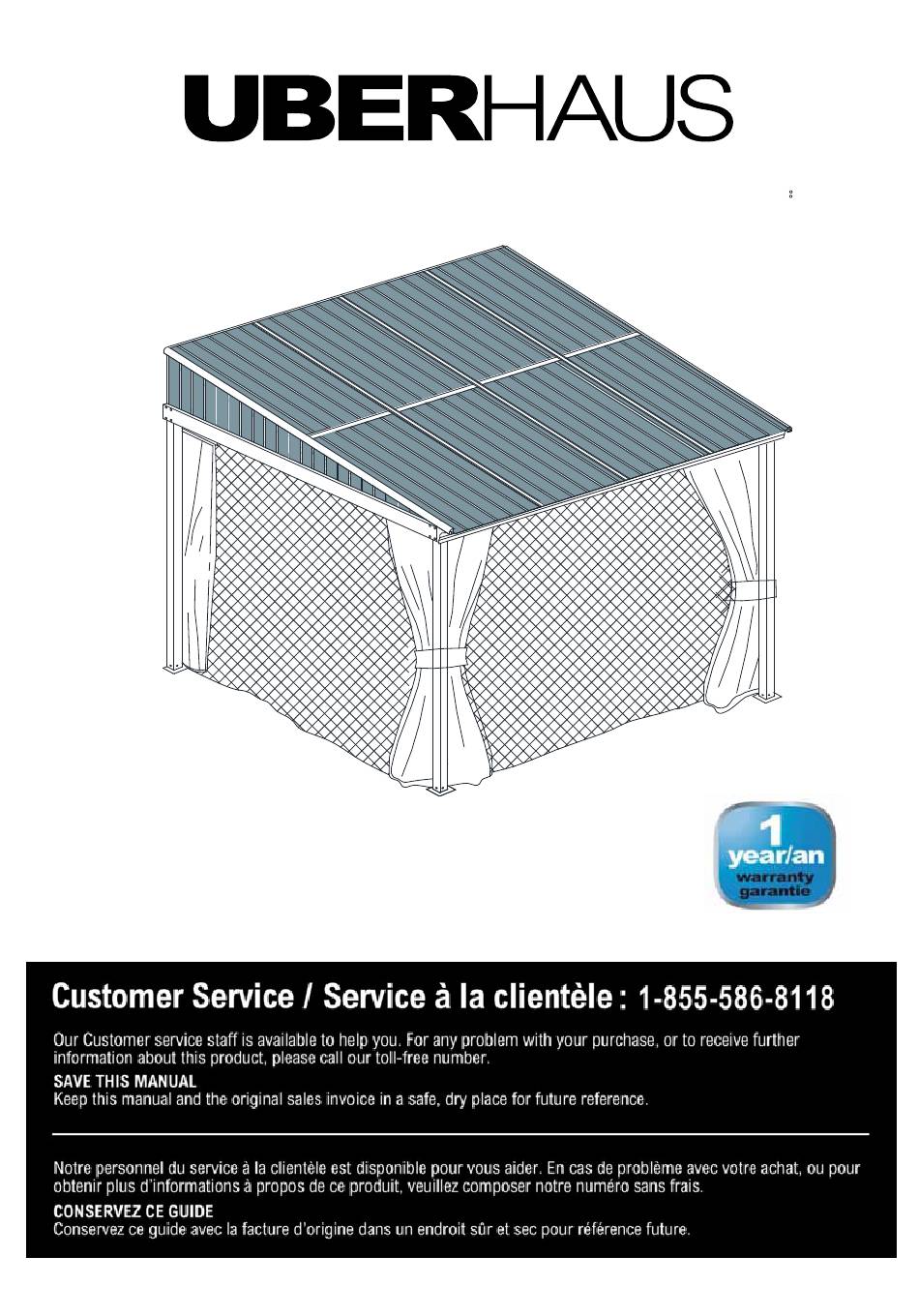

  • Page 1 Model/Modèle ：72255159 10' x 10' Gazebo User manual p. 2 Abri-soleil 10 x 10 pi Guide de l'utilisateur p. 25 Page...

  • Page 2: Important Safety Instruc Ons

    Important Safety Instruc ons WARNING! To reduce the risk of serious injury or damage to equipment, read all of the following safety instruc ons before assembling and using the gazebo. Failure to follow these warnings may result in serious injury or death. •...

  • Page 3: Care And Maintenance

    • DO NOT hang any weights on the roof frame. • DO NOT lean a ladder against the gazebo or climb onto the roof. • Keep away from heat or flame source. • If the gazebo will not be used for a long period of me (e.g. during winter me), disassemble and store it in a clean, dry environment.
  • Page 4 Parts List Post Post Post Supporting Post for Winter Supporting Post for Winter Rail Rail Rail Rail Lintel Lintel Decorative Reinforcement Roof Holder Bar (back) Roof Holder Bar (front) Roof Corner Bar Page...
  • Page 5 Roof Corner Bar Roof Central Bar Main Roof Panel Side Roof Panel Side Roof Panel Side Roof Panel Side Roof Panel Roof Supporting Tube Side Cap Side Cap Hook Screen Curtain Page...
  • Page 6 HARDWARE KIT INCLUDED NOTE: The material is not to scale Base Plate Screw M6*15 Anchor Bracket Screw M6*10 Base Plate Screw M6*50 Connector Screw M6*12 Connector Screw M6*15 Connector End Cap End Cap Allen Key End Cap Wrench Screw M6*38 Stake Screw M6*20 Page...
  • Page 7 Step 1 V N2 1.1. Attach the Connector (N1) onto the Post (A) and (A1) by using Screws (U). 1.2. Attach the Base Plate (N) to the bottom of the Post (A and A1) by using the Screws (V). 1.3. Attach the Base Plate (N2) to the bottom of the Post (B) by using the Screws (V). NOTE: Make sure the convex edge of the Base Plate (N) is facing the front of the Post, as shown in the above drawing.
  • Page 8 Step 2 C/C1 C/C1 R×1 R×12 2.1. Insert t elve Hooks (R) into the Rail (C) and twelve Hooks (R) into the Rail (C1) by sliding them into the appropriate location designed for the hooks. 2.2. Insert twelve hooks (R) into the Rail (D) by sliding them into the appropriate location designed for the hooks.
  • Page 9 Step 3 3.1. Attach the assembled Rail (D) to both Posts (B) with Screws (X). 3.2. Attach the assembled Lintel (F) to Posts (A & A1) with Screws (X). 3.3. Attach the side Rail (C) to Posts (A & B) with Screws (X). Attach the Rail (C1) to Posts (A1 & B) with Screws (X).
  • Page 10 Step 4 4.1. Attach Connector (O) to Rail (C) with Screws (V). 4.2. Attach Connector (O) to Rail (C1) with Screws (V). 4.3. Place the assembled Lintel (G ) onto the Connectors (O) with Screws (V). Ensure that the Screws are well tightened. Page...
  • Page 11 Step 5 5. Insert the Screws (W1), (W2), (W1) into the grooves of each Roof Corner Bar (J & J1) and each Roof Central Bar (J2). Page...
  • Page 12 Step 6 6.1. Attach a Connector (P1) to each end of the Lintel ( F) and (G) and to the end of the Rail (D) with the Screws (V). 6.2. Put the Roof Holder Bars (J & J1) onto the Connectors (P1) which are installed at the ends of the Lintel (G).
  • Page 13 Step 7 7.1. Insert the Side Roof Panels (K1a & K1b) between the Rails (C & C1) and the Roof Holder Bars (J & J1) which form a triangle on the sides of the shelter. 7.2. Insert the Side Roof Panels (K2a & K2b) between the Rails (C & C1) and the Roof Holder Bars (J &...
  • Page 14 Step 8 8. Attach the Rail (E) to the Rail (D) with Screws (T). Page...
  • Page 15 Step 9 9. Attach the Connectors (P) to the assembled Lintels (D,F & G) with Screws (V). Page...
  • Page 16 Step 10 10.1. Install the Roof Central Bars (J2) aligning the small Screws in the center of the Bars (J2) with the holes of the Connectors (P) found on the Lintel (G); fix them with Nuts (Y1). 10.2. Attach the end of the Roof Central Bars (J2) to the Bars (D & F) with Screws (V) in the holes of the Connectors (P).
  • Page 17 Step 11 J/J1/J2 J/J1/J2 X 10 X 10 11. From within the shelter, install the Reinforcing Bars (G2) by inserting the screws which protrude from the Roof bars (J2) into the Reinforcing Bars (G2) and fixing them with Nuts (Y). NOTE: Ensure that the Decorative Reinforcement Bars (G2) are well centered before tightening the Nuts (Y).
  • Page 18 Step 12 J/J1 12. Attach the Back Roof Holder Bar (H ) with Screws (V). Page...
  • Page 19 Step 13 J/J1 J/J1 M/M1 C/C1 C/C1 13.Attach the Side Caps (M & M1) with Screws (V). Page...
  • Page 20 Step 14 14. From the front of the Shelter, slide five Main Roof Panels (K) in the grooves of the Roof Holder Bars all the way to the end (1 per row). CAUTION: One side of each Roof Panel is treated to provide UV protection. Make sure that the side with UV protection is facing outward.
  • Page 21 Step 15 15.1. From the front of the Shelter, slide the five Roof Supporting Tubes (L) until they touch the Roof Panels (K). 15.2. From the front of the Shelter, slide the five remaining Main Roof Panels (K) in the lower part of the Roof Holder Bars until they reach the Roof Supporting Tubes (L).
  • Page 22 Step 16 Illustration 1 16.1.From the left side of the Selter, insert a Screw (W) on the end of each Roof Bar (J, J1, J2), as shown in Illustration 1. Place the Roof Holder Bar (I) such that the previously installed Screws are inserted in the holes on the Bar.
  • Page 23 Step 17 S/S1 17. Install the Screen (S) on the Hooks of the Rail on the inside of the Shelter. Attach the Screen around the Posts (B) with the Velcro straps. NOTE: To install Curtains, install the Curtain on the outer Rail, then install the Screen on the Rail inside the Shelter.
  • Page 24 Step 18 (optional) Only perform this step in preparation for winter, if you decide not to disassemble the shelter. 18.Install the Supporting Posts for winter (B2 and B3) under the horizontal supporting beams, that is, the second and fourth beam from the front of the shelter (or on the Reinforcing Bars G2). Proceed to this step before the winter season to enhance the roof loading ability when there is an accumulation of snow.
  • Page 25 Direc ves de sécurité importantes AVERTISSEMENT! Afin de réduire le risque de blessures graves ou de dommage à l’équipement, lire toutes les instruc ons ci-dessous avant d’assembler et d’u liser l’abri-soleil. Négliger de suivre ces aver ssements peut provoquer des blessures graves ou la mort. •...

  • Page 26: Soin Et Entretien

    • NE PAS accrocher de poids lourd au toit ou au cadre. • NE PAS poser d’échelle contre l’abri-soleil ou l’u liser pour grimper sur le toit. • Gardez loin des sources de chaleur ou de flamme. • Si l’abri-soleil n’est pas u lisé pour une longue période de temps (par. ex. pendant l’hiver), démontez-le et remisez-le dans un endroit propre et sec.

  • Page 27: Liste Des Pièces

    Liste des pièces Colonne Colonne Colonne Colonne de soutien hivernale Colonne de soutien hivernale Rail Rail Rail Rail Linteau Linteau Barre de renfort Barre de finition de toit (arrière) Barre de finition de toit (avant) Barre de coin pour le toit Page...
  • Page 28 Barre de coin pour le toit Barre centrale pour le toit Panneau de toit Panneau de toit (latéral) Panneau de toit (latéral) Panneau de toit (latéral) Panneau de toit (latéral) Barre de support de toit Couvre-barre latérale Couvre-barre latérale Crochet Moustiquaire Rideau Page...
  • Page 29 TROUSSE DE QUINCAILLERIE NOTE : le matériel n'est pas représenté à l'échelle. Base Vis M6*15 Support Vis M6*10 d'ancrage Base Vis M6*50 Cornière Vis M6*12 Cornière Vis M6*15 Cornière Écrou Embout de Écrou finition Embout de Clé hexagonale finition Embout de Clé...
  • Page 30 Étape 1 V N2 1.1. Installez les supports d'ancrage (N1) sur la colonne (A) et sur la colonne (A1) en utilisant les vis (U). 1.2. Installez les colonnes (A et A1) sur les bases (N) en utilisant les vis (V). 1.3.
  • Page 31 Étape 2 C/C1 C/C1 R×12 R×12 2.1. Insérez douze crochets (R) dans le rail (C) et douze crochets (R) dans le rail (C1) en les glissant dans la partie droite destinée aux crochets. 2.1. Insérez douze crochets (R) dans le rail (D) en les glissant dans la partie droite destinée aux crochets.
  • Page 32 Étape 3 3.1. Fixez les rails assemblés (D) aux deux colonnes (B) avec les vis (X). 3.2. Fixez les linteaux assemblés (F) aux deux colonnes (A et A1) avec les vis (X). 3.3. Fixez le rail latéral (C) aux colonnes (A et B) et le rail (C1) aux colonnes (A1 et B) en utilisant les vis (X).
  • Page 33 Étape 4 4.1. Fixez la cornière (O) sur le rail (C) en utilisant les vis (V). 4.2. Fixez la cornière (O) sur le rail (C1) en utilisant les vis (V). 4.3. Fixez les linteaux assemblés (G ) aux cornières (O) en utilisant les vis (V). Assurez-vous de serrer les vis à...
  • Page 34 Étape 5 5. Faites glisser les vis (W1) (W2) (W1) dans le rail de chaque barre de coin pour le toit (J et J1) et dans chaque barre centrale pour le toit (J2). Page...
  • Page 35 Étape 6 6.1. Installez une cornière (P1) à chaque bout des linteaux (F ) et (G) et au bout du rail (D) en utilisant les vis (V). 6.2. Installez les barres de toit (J et J1) sur les cornières (P1) qui sont installées au bout des linteaux (G).
  • Page 36 Étape 7 : 7.1. Insérez les panneaux de toit latéraux (K1a et K1b) entre les rails (C et C1) et les barres de toit (J et J1) qui forment un triangle sur les côtés de l'abri. 7.2. Insérez les panneaux de toit latéraux (K2a et K2b) entre les rails (C et C1) et les barres de toit (J et J1) qui forment un triangle sur les côtés de l'abri, jusqu'à...
  • Page 37 Étape 8 8. Installez les rail (E) sur les rails (D) à l’aide des vis (T). Page...
  • Page 38 Étape 9 9. Vissez les cornières (P) aux linteaux assemblés (D, F et G) en utilisant les vis (V). Page...
  • Page 39 Étape 10 : 10.1. Installez les barres de toit (J2) en faisant correspondre les petites vis qui sont situées au centre des barres (J2) avec les trous des cornières (P) qui se trouvent sur les linteaux (G ); fixez-les en place avec des écrous (Y1). 10.2.
  • Page 40 Étape 11 : J/J1/J2 J/J1/J2 X 10 X 10 11. À partir de l'intérieur de l'abri, installez les barres de renfort (G2) en insérant les vis qui dépassent des barres de toit (J2) dans les barres de renfort (G2) et serrez-les en place avec des écrous (Y). NOTE : Assurez-vous que les barres de renfort (G2) sont bien centrées avant de resserrer les écrous (Y).
  • Page 41 Étape 12 : J/J1 12. Installez les barres de finition de toit (arrière) (H) en utilisant les vis (V). Page...
  • Page 42 Étape 13 : J/J1 J/J1 M/M1 C/C1 C/C1 13.Installez les couvre-barres latérales (M et M1) en utilisant les vis (V). Page...
  • Page 43 Étape 14 14. À partir de l'avant de l'abri, faites glisser dans la partie du haut des rails du toit cinq panneaux de toit principaux (K) jusqu'au fond (un par rangée). MISE EN GARDE : Un côté de chaque panneau de toit est doté d’une protection UV. Assurez-vous de placer le côté...
  • Page 44 Étape 15 : 15.1. À partir de l'avant de l'abri, faites glisser dans la partie du bas du toit les cinq barres de support de toit (L) jusqu'à ce qu'elles touchent aux panneaux de toit (K). 15.2. À partir de l'avant de l'abri, faites glisser dans la partie du bas des rails du toit les cinq panneaux de toit (K) restants, jusqu'à...
  • Page 45 Étape 16 Illustration 1 16.1. À partir de l'extrémité gauche de l'abri, insérez une vis (W) au bout de chacune des barres de toit (J, J1 et J2), comme indiqué à l'illustration 1. Placez la barre de finition de toit (I) de façon à ce que les vis préalablement installées entrent dans les trous situés sur la barre.
  • Page 46 Étape 17 : S/S1 17. Installez le moustiquaire (S) sur les crochets du rail à l’intérieur de l’abri. Attachez le moustiquaire autour des colonnes (B) avec les bandes Velcro. NOTE : Pour poser les rideaux, installez chaque rideau sur le rail qui se trouve vers l’extérieur, puis installez les moustiquaires sur le rail qui se trouve à...
  • Page 47 Étape 18 (facultatif) Procédez à cette étape seulement pour préparer l’abri pour l'hiver, si vous décidez de ne pas le démonter. 18. Installez les colonnes de soutien hivernales (B2 et B3) sous les poutres de soutien transversales, c’est-à-dire la troisième et la cinquième poutre à partir du devant de l'abri (ou sur les barres de renfort G2).

  • Page 48: Warranty

    GARANTIE Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de qualité très strictes et sont garantis pour un usage domestique contre tout défaut de fabrication. Cette garantie n’a aucune incidence sur vos droits légaux.
