Model/Modèle : 38115148
GAZEBO
Operators' Manual (p.2)
ABRI-SOLEIL
Guide de l'utilisateur (p.7)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 38115148 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Uberhaus 38115148

Summary of Contents for Uberhaus 38115148

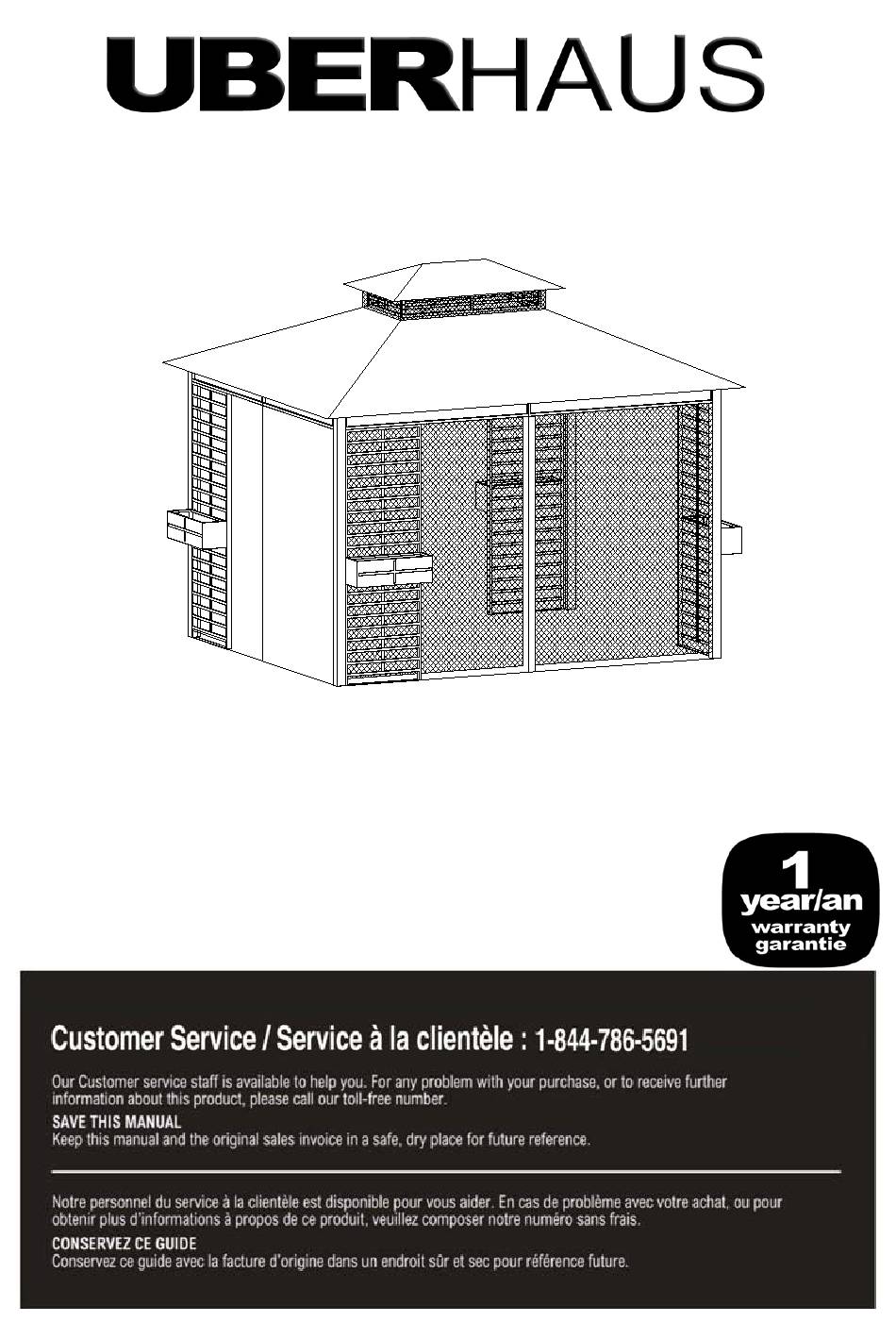

  • Page 1 Model/Modèle : 38115148 GAZEBO Operators’ Manual (p.2) ABRI-SOLEIL Guide de l'utilisateur (p.7)
  • Page 2 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires.
  • Page 3 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included). DO NOT assemble this item alone for your safety.

  • Page 4: Parts List

    Parts List Description Part Quantity Image Post Small top connector Top frame short panel Top frame long panel Hook Small beam Big beam Middle beam Middle beam connector Long-side long screen Long-side short screen Short-side long screen Short-side short screen Vertical screen Flower basket panel Flower basket rear panel...
  • Page 5 Hardware Pack 1 Part Description Quantity Image M6*15 bolt Dia.16 x M6 flat washer M6*25 bolt M6*35 bolt Dia.12 x M6 flat washer M6 wrench Fig.1: Attach the long-side long screen(H1) into the long-side short screen (H2). Repeat this step for short-side screen (I1/I2). Fig.2: Attach the middle beam connector (H) to screens (I1/I2) tightly with bolt (AA) and washer (BB) and lock the two screens.

  • Page 6: Hardware Pack

    Fig.6-3: Attach the flower basket to the vertical screen (J). Hardware Pack 2 Part Description Quantity Image M6*15 Bolt M6 Flat washer M6*25 Bolt M6*35 Bolt M6 Nut Fig.7: Attach the top frame short panel (C1) and big top frame long side (C2) by bolt (CC) and washer (BB). Fig.8: Attach the big beam to post (A) by bolt (EE), nut (FF) and washer (BB).
  • Page 7 Fig.11: Fix middle beam (G) to middle beam connector (H) by using bolts (EE), nuts (FF) washer (BB), Fig.12: Insert the small beam (E) into the small top connector (B) and screw the hook (D). Fig.12-2: Put four corners of small canopy (M) onto the small beam (E). Insert the assembled small top onto the big top Fig.12-3: frame by sliding the bases of the small beam (E) on the...

  • Page 8: Soin Et Entretien

    IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstruction telle que barrière, garage, maison, branches pendantes, cordes à...
  • Page 9 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).

  • Page 10: Liste De Pièces

    Liste de Pièces Description Pièce Quantité Image Poteau Raccord du petit toit Panneau court du petit toit Long panneau du petit toit Crochet Petite poutre Grande poutre Poutre centrale Raccord de la poutre centrale Long panneau du grand toit Long panneau du grand toit Panneau court du grand toit Panneau court du grand toit Panneau vertical...
  • Page 11 Sachet de Quincaillerie 1 Pièce Description Quantité Image Boulon M6*15 Rondelle plate Dia.16 x M6 Boulon M6*25 Boulon M6*35 Rondelle plate Dia.12 x M6 Clé M6 Fig.1: Insérez le long panneau du grand toit (H1) dans le long panneau du grand toit (H2). Répétez cette étape pour les panneaux courts (I1/I2).
  • Page 12 Fig.6-3: Fixez le panier à fleurs sur le panneau vertical (J). Sachet de Quincaillerie 2 Pièce Description Quantité Image Boulon M6*15 Rondelle Plate M6 Boulon M6*25 Boulon M6*35 Écrou M6 Fig.7: Fixez le panneau court du petit toit (C1) au panneau long du petit toit (C2) avec un boulon (CC) et une rondelle (BB). Fig.8: Fixez la grande poutre au poteau (A) avec un boulon (EE), un écrou (FF) et une rondelle (BB).
  • Page 13 Fig.11: Fixez la poutre centrale (G) au panneau raccord de la poutre centrale (H) avec un boulon (EE) ,écrou (FF) et une rondelle (BB) Fig.12: Insérez la petite poutre (E) dans le raccord du petit toit (B) et vissez le crochet (D). Fig.12-2: Fixez les quatre coins de la petite toile (M) à...

  • Page 14: Warranty

    This warranty does not affect your statutory rights. In case of any malfunction of your UBERHAUS product (failure, missing part, etc.), please contact one of our service technicians at our toll-free service line at 1-844-786-5691 from 8:30 AM to 4:30 PM, Monday to Friday, Eastern time.
