ITEM # 807716/38115211
GAZEBO
MODEL # L-GZ924PCO-NEW
23
1 844 786-5691
1

Advertisement

Table of Contents
loading

Related Manuals for Uberhaus L-GZ924PCO-NEW

Summary of Contents for Uberhaus L-GZ924PCO-NEW

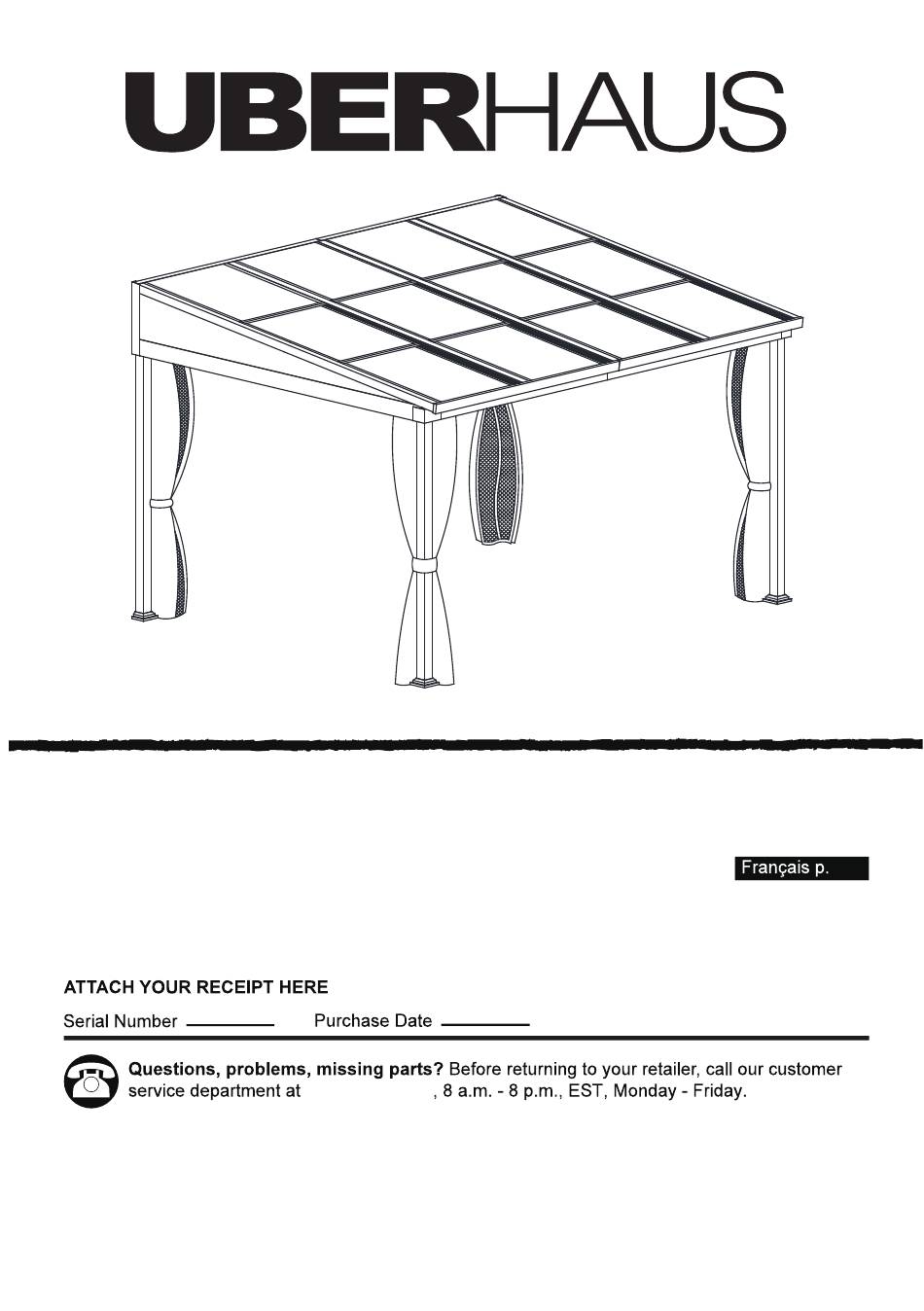

  • Page 1 ITEM # 807716/38115211 GAZEBO MODEL # L-GZ924PCO-NEW 1 844 786-5691...
  • Page 2 WARNING To reduce the risk of serious injury or damage to equipment, read all following safety instructions before assembling and using the sun shelter. Failure to follow these warnings may result in serious injury or death. • Keep all children and pets away from the assembly area. Children and pets should be supervised while sun shelter is being assembled.
  • Page 3 CAUTION • DO NOT use or enter the gazebo under harsh weather (e.g. thunderstorms, high winds, hail, heavy snow etc). In these conditions, it might tip over and could cause serious injury to bystanders. Any damage or injury caused by which is not covered by the warranty.
  • Page 4 CARE AND MAINTENANCE • Our steel components for sun shelter and garden accessories are treated with rust inhibiting paint that protects it from rusting. However, due to the nature of steel, surface oxidation (rusting) will occur if these protective coatings are scratched.
  • Page 5 PACKAGE CONTENTS...
  • Page 6 PACKAGE CONTENTS PART DESCRIPTION QTY# PART DESCRIPTION QTY# Post 1 PC Panel 5 Post 2 PC Panel 6 Post 3 PC Panel 7 Post 4 Beam Connector 1 Beam Connector 2 Front Beam 1 Beam Connector 3 Front Beam 2 Rear Beam 1 Decorative Railing 1 Rear Beam 2...
  • Page 7 HARDWARE CONTENTS( not shown to size) M6 x 15 Bolt M6 x 40 Bolt M6 x 25 Bolt Flat Washer Qty. 26 + 2 spare Qty. 120 + 6 spare Qty. 8 + 1 spare Qty. 54 + 3 spare M6 Spring Washer M6 x 15 Sockets M6 x 25 Bolt...
  • Page 8 ASSEMBLY INSTRUCTIONS 1. Insert the posts (A3/A4) into the base A3 A4 cover 1 (N1), and then install the base 1 (M1) to the bottoms of posts (A3/A4) using bolts (AA) and washers (BB). Repeat this step to base cover 2 (N2), base 2 (M2) and posts (A1/A2).
  • Page 9 ASSEMBLY INSTRUCTIONS 2. Connect the front beam 1 (B3) to front beam 2 (B4) with beam connector 1 (H1) using bolts (DD/FF), washers (BB) and spring washers (EE). Tighten with wrench (Z). Hardware Used M6 x 25 Bolt EE DD M6 x 25 Bolt x 10 M6 Flat Washer...
  • Page 10 ASSEMBLY INSTRUCTIONS 5. Attach the other end of side beams 1/2 (D1/D2) to posts 1/2 (A1/A2) using bolts (HH). Tighten with wrench (W). D1 D2 Hardware Used M6 x 15 Sockets bolt M6 Socket Head A1 A2 Wrench 6. Attach rear beams 1/2 (B3/B4) to posts 3/4 (A3/A4) using bolts (DD), flat washers (BB) and spring washers (EE).
  • Page 11 ASSEMBLY INSTRUCTIONS 7-2. Attach rear beams 1/2 (C1/C2) to posts 1/2 (A1/A2) using bolts (CC), flat C1 C2 washers (BB) and spring washers (EE). Tighten with wrench (Z). Hardware Used M6 x 40 Bolt Flat Washer A2 A1 Spring Washer W6 Wrench 8-1.
  • Page 12 ASSEMBLY INSTRUCTIONS 9. Connect support beams 1/2/3/4 (F1/F2/ F3/F4) with beam connector 2/3 (H2/H3) using bolts (II), flat washers (BB) and nuts (JJ). Tighten with wrench (Z). F2 F4 Hardware Used M6 x 65 Bolt x 16 Flat Washer F1 F3 W6 Wrench 10.
  • Page 13 ASSEMBLY INSTRUCTIONS 11-1. Attach decorative sheet (J3) to side 11-1 beams 1/2 (D1/D2) and front beams 1/2 (B3/B4) using bolts (AA) and flat washers (BB). Hardware Used M6 x 15 Bolt B3 B4 D1 D2 M6 Flat Washer A3 A4 B3 B4 D1 D2 A3 A4...
  • Page 14 ASSEMBLY INSTRUCTIONS 12. Attach top beam (E1) to rear beams 1/2 (C1/C2) using bolts (DD) and flat washers (BB). Repeat this step to attach top beam (E1) to front beams 1/2 (B1/B2). Tighten with wrench (Z). Hardware Used C1 C2 x 12 M6 x 20 mm Bolt x 12...
  • Page 15 ASSEMBLY INSTRUCTIONS 14. Attach top side beams 2/3 (E2/E3) to posts 1/2 (A1/A2) using bolts (FF) and E2 E3 flat washers (BB). Repeat this step to attach top side beam 2/3 (E2/E3) to posts 3/4 (A3/A4). Hardware Used C2 C1 M6 x 25 Bolt A1 A2 M6 Flat Washer...
  • Page 16 ASSEMBLY INSTRUCTIONS 16-2. Lock PC panel 2 (R2) to PC panel 3 16-2 (R3) and then insert PC panel 2 (R2) to the middle slot of top beam (E1), do not fully insert. UP / OUT 16-3. Lock PC panel 1 (R1) to PC panel 2 16-3 (R2) and then fully insert the PC panel 1 (R1) to the upper slot of top...
  • Page 17 ASSEMBLY INSTRUCTIONS 18. Attach L-shaped brackets 1/2 (Q1/Q2) to top side beams 1/2 (E2/E3) and side E2 E3 beams 1/2 (D1/D2) using bolts (AA) and washers (BB). Hardware Used Q1 Q2 M6 x15 Bolt D1 D2 Flat Washer A2 A1 19.
  • Page 18 ASSEMBLY INSTRUCTIONS 21. Hang the netting (O) and curtain (P) to the netting tube of front beams 1/2 B3 B4 D1 D2 (B3/B4) and side beams 1/2 (D1/D2). 22. Secure the netting (O) to the posts 1/2 (A1/A2) using the loop and hoop. A1 A2 23.
  • Page 19 ASSEMBLY INSTRUCTIONS 24. Secure the gazebo to the ground using A1 A2 A3 A4 stakes (KK). Hardware Used N1 N2 Φ8 x 180 Stake M1 M2 ONE-YEAR LIMITED WARRANTY This limited warranty is extended to the original purchaser and applies to defects in material and workmanship of your item provided the item is maintained with care and used only for personal, residential purposes.
  • Page 20 REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1 844 786-5691, 8 a.m. - 8 p.m., EST, Monday - Friday.
  • Page 21 REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1 844 786-5691, 8 a.m. - 8 p.m., EST, Monday - Friday.
  • Page 22 REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1 844 786-5691, 8 a.m. - 8 p.m., EST, Monday - Friday. PART DESCRIPTION PART# PART DESCRIPTION PART# Decorative Railing 3 Post 1 P11195A06126 P11325A06126 Decorative Railing 4 Post 2 P11196A06126 P11326A06126...
  • Page 23 Article # 807716/38115211 PAVILLON DE JARDIN Modèle # L-GZ924PCO-NEW 1 844 786-5691...
  • Page 24 AVERTISSEMENT Afin de réduire le risque de blessures graves ou de dommages à l’équipement, lire toutes les instructions ci-dessous avant d’assembler et d’utiliser l’abri contre le soleil. Négliger de suivre ces avertissements peut provoquer des blessures graves ou la mort. •...
  • Page 25 ATTENTION • N’utilisez PAS le pavillon de jardin et ne restez pas à l’intérieur de celui-ci lorsque les conditions météorologiques sont extrêmes (par ex. des orages, des vents violents, du grésil, de la neige abondante, etc.). Dans ces conditions, il pourrait basculer et causer des blessures sérieuses aux occupants.
  • Page 26 ENTRETIEN • Nos composants en acier pour l’abri contre le soleil et les accessoires de jardin sont traités avec une peinture antirouille qui les protège. Cependant, en raison de la nature de l’acier, l’oxydation de la surface (rouille) se produira si ces couches protectrices sont égratignées.
  • Page 27 CONTENU DE L’EMBALLAGE...
  • Page 28 CONTENU DE L’EMBALLAGE Pièce Description Quantité# Pièce Description Quantité# Panneau PC 5 Montant 1 Montant 2 Panneau PC 6 Montant 3 Panneau PC 7 Montant 4 Raccord de traverse 1 Raccord de traverse 2 Traverse avant 1 Raccord de traverse 3 Traverse avant 2 Rail décoratif 1 Traverse arrière 1...
  • Page 29 QUINCAILLERIE INCLUSE (grandeur non réelle) Boulon M6 de 15 mm Rondelles plates Boulon M6 de 40 mm Boulon M6 de 25 mm Qté : 26 + 2 Qté : 120 + 6 Qté : 8 + 1 Qté : 54 + 3 de rechange de rechange de rechange...
  • Page 30 INSTRUCTIONS POUR L’ASSEMBLAGE 1. Insérez les montants (A3 et A4) dans le A3 A4 capuchon de base 1 (N1), puis fixez la base 1 (M1) au bas des montants (A3 et A4) à l’aide de boulons (AA) et de rondelles (BB). Répétez cette étape pour le capuchon de base 2 (N2), la base 2 (M2) ainsi que les montants (A1 et A2).
  • Page 31 INSTRUCTIONS POUR L’ASSEMBLAGE 2. Fixez la traverse avant 1 (B3) à la traverse avant 2 (B4) au moyen du raccord de traverse 1 (H1) et à l’aide de boulons (DD et FF), de rondelles (BB) et de rondelles à ressort (EE). Serrez à l’aide de la clé...
  • Page 32 INSTRUCTIONS POUR L’ASSEMBLAGE 5. Fixez l’autre extrémité des traverses latérales 1 et 2 (D1 et D2) aux montants 1 et 2 (A1 et A2) à l’aide de boulons (HH). D1 D2 Serrez à l’aide de la clé (W). Quincaillerie utilisée Boulon M6 de 15 mm Clé...
  • Page 33 INSTRUCTIONS POUR L’ASSEMBLAGE 7-2. Fixez les traverses arrière 1 et 2 (C1 et C2) aux montants 1 et 2 (A1 et A2) à C1 C2 l’aide de boulons (CC), de rondelles plates (BB) et de rondelles à ressort (EE). Serrez à l’aide de la clé (Z). Quincaillerie utilisée Boulon M6 de 40 mm A2 A1...
  • Page 34 INSTRUCTIONS POUR L’ASSEMBLAGE 9. Fixez les traverses de soutien 1, 2, 3 et 4 (F1, F2, F3 et F4) au moyen des raccords de traverse 2 et 3 (H2 et H3) et à l’aide de boulons (II), de rondelles plates (BB) et F2 F4 d’écrous (JJ).
  • Page 35 INSTRUCTIONS POUR L’ASSEMBLAGE 11-1. Fixez la plaque décorative (J3) aux 11-1 traverses latérales 1 et 2 (D1 et D2) et aux traverses avant 1 et 2 (B3 et B4) à l’aide de boulons (AA) et de rondelles plates (BB). Quincaillerie utilisée B3 B4 D1 D2 Boulon M6 de 15 mm...
  • Page 36 INSTRUCTIONS POUR L’ASSEMBLAGE 12. Fixez la traverse supérieure (E1) aux traverses arrière 1 et 2 (C1 et C2) à l’aide de boulons (DD) et de rondelles plates (BB). Répétez cette étape pour fixer la traverse supérieure (E1) aux traverses avant 1 et 2 (B1 et B2). Serrez à...
  • Page 37 INSTRUCTIONS POUR L’ASSEMBLAGE 14. Fixez les traverses latérales supérieures 2 et 3 (E2 et E3) aux montants 1 et 2 E2 E3 (A1 et A2) à l’aide de boulons (FF) et de rondelles plates (BB). Répétez cette étape pour fixer les traverses latérales supérieures 2 et 3 (E2 et E3) aux C2 C1 montants 3 et 4 (A3 et A4).
  • Page 38 INSTRUCTIONS POUR L’ASSEMBLAGE 16-2. Fixez le panneau PC 2 (R2) au 16-2 panneau PC 3 (R3), puis insérez le panneau PC 2 (R2) dans l’espacement central de la traverse supérieure (E1). HAUT/EXTÉRIEUR Ne les insérez pas complètement. 16-3. Fixez le panneau PC 1 (R1) au 16-3 panneau PC 2 (R2), puis insérez le panneau PC 1 (R1) dans la fente...
  • Page 39 INSTRUCTIONS POUR L’ASSEMBLAGE 18. Fixez les supports en « L » 1 et 2 (Q1 et Q2) aux traverses latérales supérieures E2 E3 1 et 2 (E2 et E3) et aux traverses latérales 1 et 2 (D1 et D2) à l’aide de boulons (AA) et de rondelles (BB).
  • Page 40 INSTRUCTIONS POUR L’ASSEMBLAGE 21. Suspendez la moustiquaire (O) et le rideau (P) au tube de moustiquaire des B3 B4 D1 D2 traverses avant 1 et 2 (B3 et B4) et des traverses latérales 1 et 2 (D1 et D2). 22. Fixez la moustiquaire (O) aux montants 1 et 2 (A1 et A2) à...
  • Page 41 INSTRUCTIONS POUR L’ASSEMBLAGE 24. Fixez le pavillon de jardin au sol à l’aide A1 A2 A3 A4 des piquets (KK). Quincaillerie utilisée N1 N2 Piquet Φ8*180 M1 M2 GARANTIE LIMITÉE DE UN AN La garantie limitée ne s’applique qu’à l’acheteur initial du produit et se limite aux défauts de matériaux et de fabrication lorsque le produit a été...
  • Page 42 LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 844 786-5691, entre 8 h et 20 h (HNE), du lundi au vendredi.
  • Page 43 LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 844 786-5691, entre 8 h et 20 h (HNE), du lundi au vendredi.
  • Page 44 LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 844 786-5691, entre 8 h et 20 h (HNE), du lundi au vendredi. Pièce Description No° de pièce Pièce Description No°...
