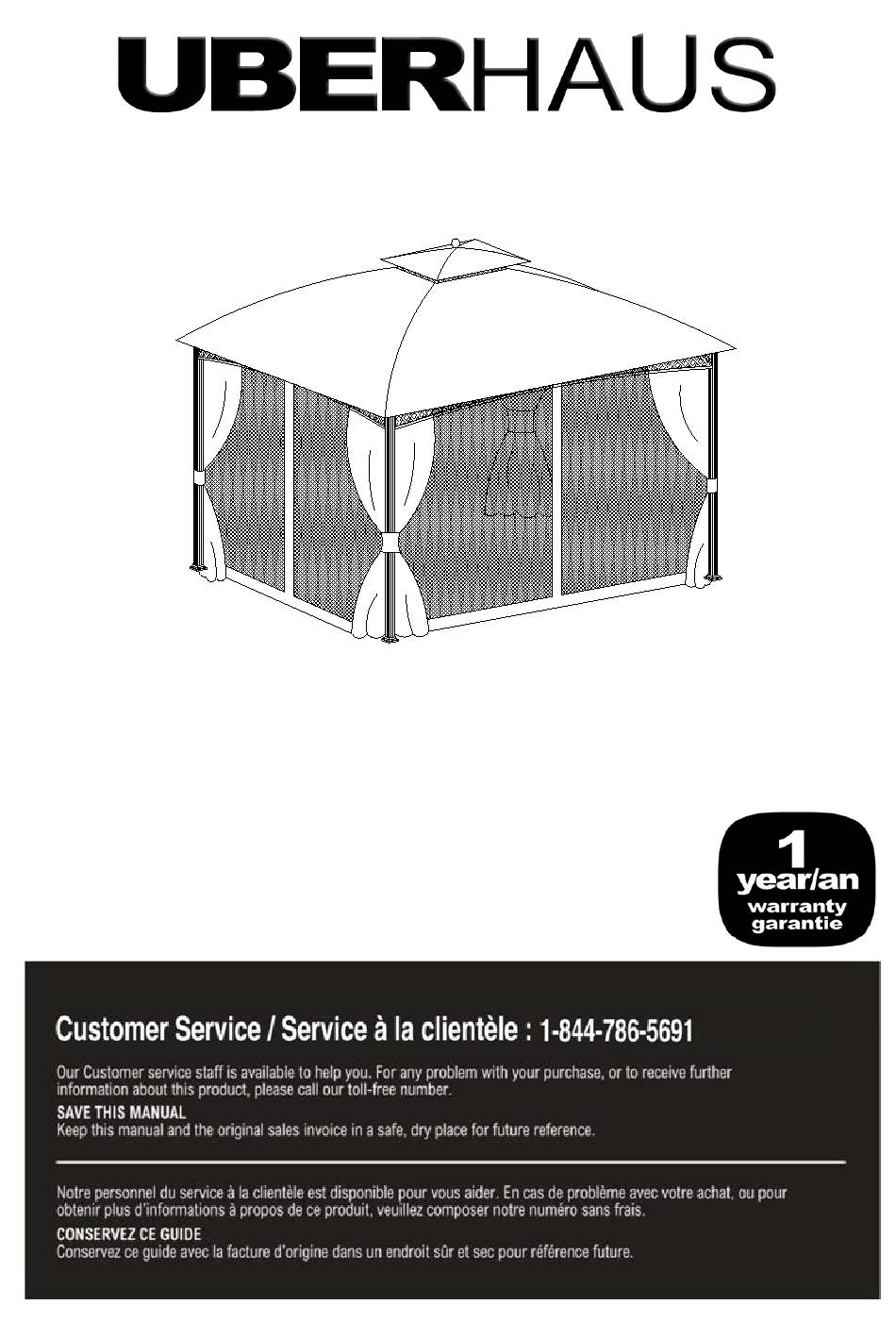

- Page 1 Model/Modèle : 38115134 GAZEBO Operators’ Manual (p.2) ABRI-SOLEIL Guide de l'utilisateur (p.8)
- Page 2 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires.
- Page 3 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included). DO NOT assemble this item alone for your safety.
- Page 4 Parts List Description Part Quantity Image Post Long side left beam Long side right beam Short side left beam Short side right beam Curved beam Long middle beam Middle beam down tube Short middle beam Middle beam down connector Curved beam down tube Large top connector Small top curved...
- Page 5 Hardware Pack 1 Part Description Quantity Image M6*15 Screw 8 PCS M6 Flat washer 40 PCS M5*15 Bolt 24 PCS M6*15 Bolt 24 PCS M6 Nut 8 PCS M5 Flat washer 24 PCS Wrench 2 PCS Fig.1: Put base cover (P) into Fig.2: Insert long side right beam Fig.3: Attach beam to post (A1) post (A1), then attach base (Q) to...
- Page 6 Fig.4: Attach middle beam down connector (G) to beam with bolt (CC) and flat washer (II). Fig.5: Attach long mosquito net rail (N) to long side beam, attach short mosquito net rail (O) to short beam with bolt (CC) and flat washer (II). Hardware Pack 2 Part Description...
- Page 7 Fig.6-1: Insert long middle beam Fig.6-2: Insert hook (M) into Fig.7: Attach middle beam down (E2) into middle beam down tube large top connector (I), then tube (E1) to middle beam down (E1). Insert F2 into E1. insert long middle beam (E2) connector (G) with screw (FF), flat and short middle beam (F2) into washer (BB) and nut (EE).
- Page 8 Fig.14: Slide the large canopy (S) on the roof; do not spread, insert small top curved beam (J) into the pipe of curved beam (D) to fix the assembled small top. Hardware Pack 3 Part Description Quantity Image Plastic ring 104PCS ￠6X180 Stake 16PCS...
- Page 9 IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstruction telle que barrière, garage, maison, branches pendantes, cordes à...
- Page 10 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
- Page 11 Liste de Pièces Description Pièce Quantité Image Poteau Poutre latérale gauche, longue Poutre latérale droite, longue Poutre latérale gauche courte Poutre latérale droite courte Poutre courbée Poutre longue du milieu Tube incliné de la poutre du milieu Poutre courte du milieu Connexion centrale de la poutre Tube incliné...
- Page 12 Sachet de quincaillerie 1 Pièce Description Quantité Image Boulon M6*15 8 Pièces Rondelle plate M6 40 Pièces Boulon M5*15 24 Pièces Boulon M6*15 24 Pièces Écrou M6 8 Pièces Rondelle plate M5 24 Pièces Clé 2 Pièces Fig.3: Connectez la poutre au Fig.2: Introduisez la poutre latérale Fig.1: Faites glisser le cache-base poteau (A1) avec un boulon (DD)
- Page 13 Fig.4: Fixez la connexion centrale des poutres (G) aux poutres avec un boulon (CC) et une rondelle plate (II). Fig.5: Fixez le rail long du moustiquaire (N) à la poutre latérale du côté long; fixez le rail court du moustiquaire (O) à...
- Page 14 Fig.6-1: Introduisez la poutre Fig.6-2: Vissez le crochet (M) Fig.7: Fixez le tube inférieur de la longue du milieu (E2) dans le Dans la connexion du grand poutre du milieu (E1) à la tube de la poutre du milieu (E1). toit (I), puis introduisez la connexion inférieure de la poutre Introduisez F2 dans E1.
- Page 15 Fig.14: Faites glisser la grande toile (S) sur le grand toit, mais ne a déployez pas; introduisez les poutres inclinées du petit toit (J) dans le petit tuyau de la poutre inclinée (D) pour fixer le petit toit assemblé. Sachet de quincaillerie 3 Pièce Description Quantité...
- Page 16 Garantie Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 1 an suivant la date d’achat. Cette garantie n’a aucune incidence sur vos droits légaux.
