后面板连接器
后面板连接器
输入和输出连接器
视频连接器
50

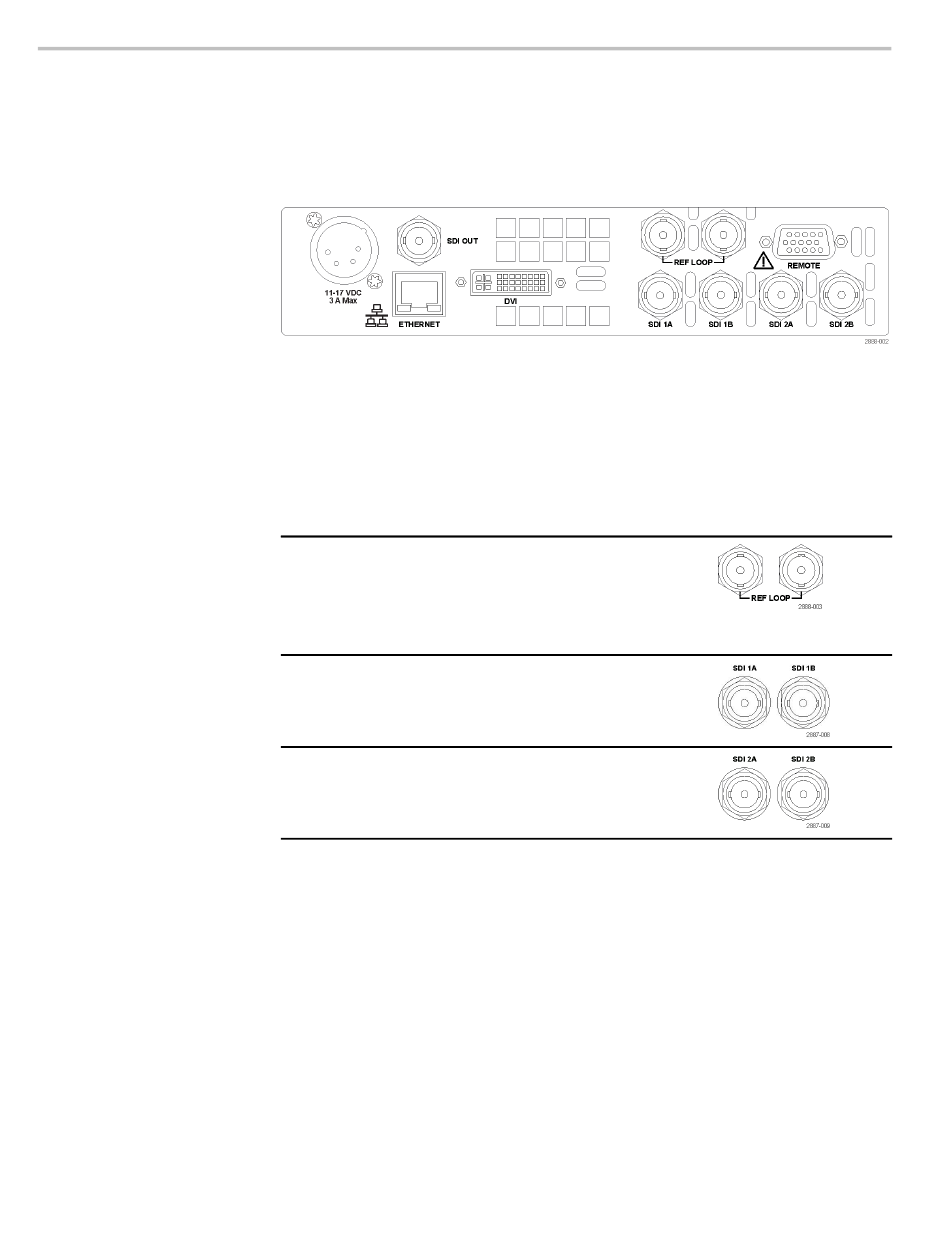

后面板如下图所示。SDI 输入为水平排列，外部参考连接器为垂直排列。
后面板
SDI 输入为自终接输入。
输入
REF Loop（参考环路）。同步输入。输入信号可以是
模拟黑色突发脉冲、模拟复合视频或 HD 的模拟三
电平。需要终端。
说明：
参考输入是无源环路输入，所以需要外部终
接。
SDI 1A。数字 A 分量串行数字输入。
SDI 1B。数字 B 分量串行数字输入。
SDI 2A。数字 A 分量串行数字输入。
SDI 2B。数字 B 分量串行数字输入。
连接器
