レイアウトと使用方法
コントロール要素またはグルー
プ
WFM
PICT
GAMUT
VECTOR
AUDIO
STATUS
OTHER
MEAS
GAIN
SWEEP
MAG
PRESET
LINE SEL
38
注： このセクションに記載されているコントロールの一部は、オプションによって
異なります。本製品に搭載されているオプションを表示するには、CONFIG ボタ
ンを押します。設定メニューで、Utilities サブメニューを選択してください。View
Instruments Options に、本製品に搭載されているオプションが表示されます。

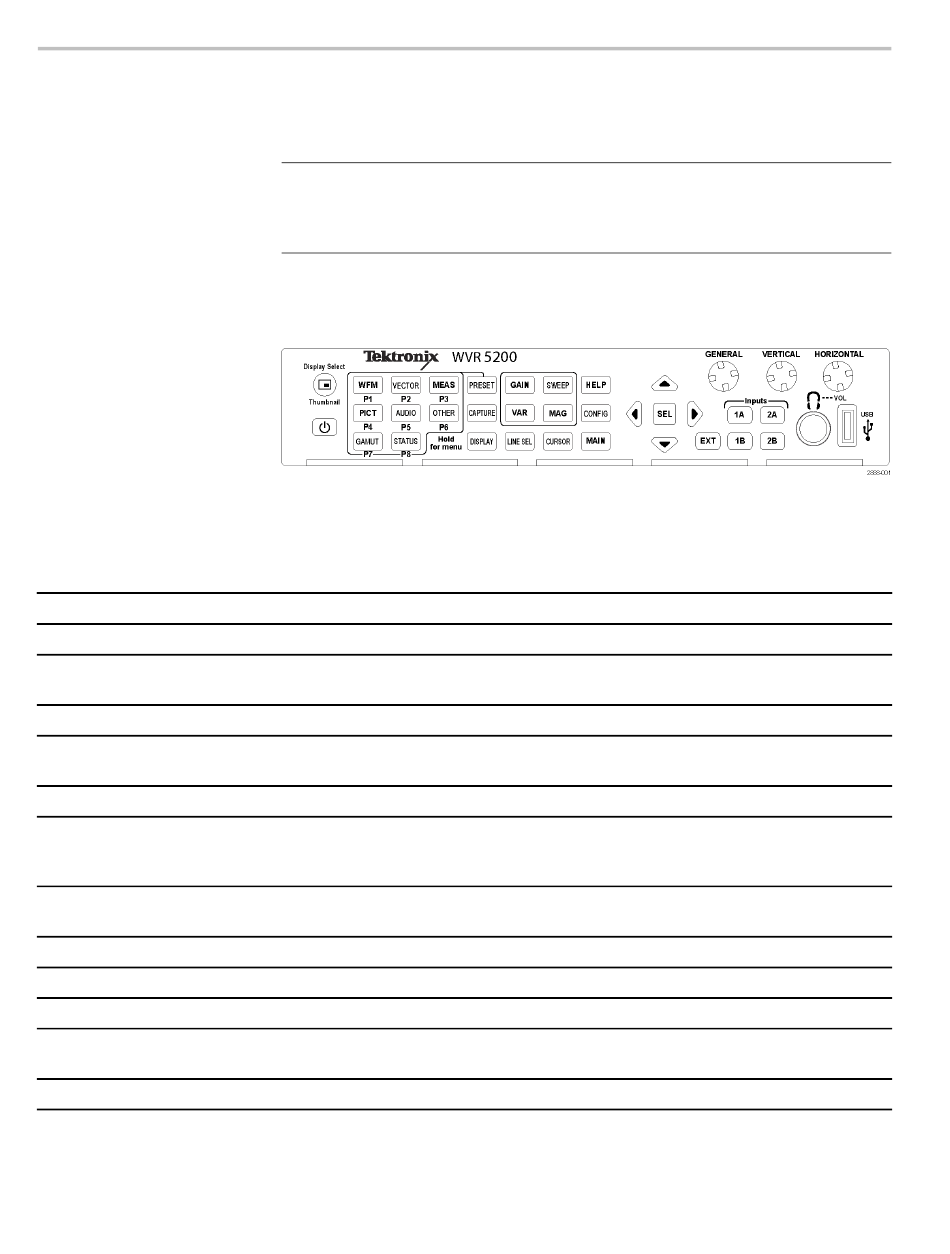

次の図にフロント・パネル要素を示し、それに続く表でそれらの各要素につい
て説明します。
フロント・パネル
説明
ビデオ波形を表示します。
ビデオ信号によって生成されるピクチャを表示します。
SDI 信号のガマットをチェックする表示。当社独自の 3 つのビューから選択で
きます。
色信号のベクトルまたはライトニングのプロットを表示します。
オーディオ信号を監視するレベル（メーター）およびフェーズ（プロット）を表示
します。
信号のステータスおよび情報を表示します。
LTC 表示：OTHER - LTC の振幅とノイズをチェック。LTC がビデオにロックしてい
るかどうかを確認できます。外部リファレンス波形表示：外部リファレンス入力の波
形を表示。診断モニタ：診断情報を表示。
タイミングの修正を簡易化する当社独自の表示。タイミング測定、データ・リスト、ボ
ウタイおよび ANC データの表示を含みます。
ゲインを 1x、2x、5x に、または可変値に調節します。
波形成分の表示方法、ラインまたはフィールドを表示するかどうかを指定します。
拡大表示の倍率を選択します。
出荷時プリセットを呼び出すこと、現在の設定をプリセットとして保存すること、既存
のプリセットを呼び出すこと、および機器間で設定を複製することが可能です。
ライン・セレクト・モードのオンとオフを切り替えます。
