Summary of Contents for TRENDnet TV-IP345PI

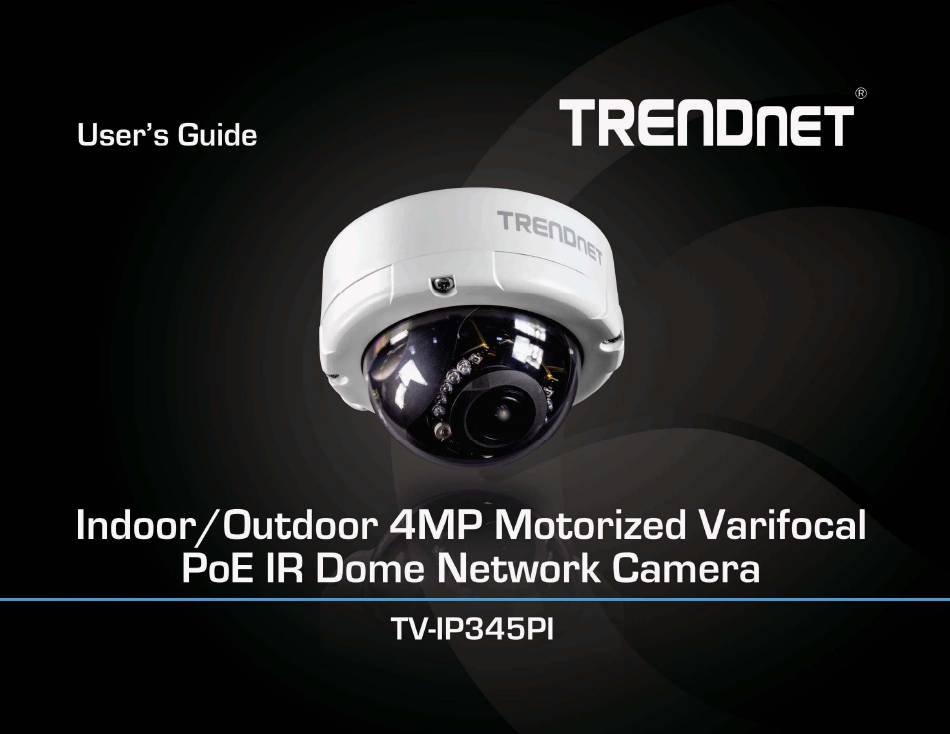

  • Page 1                     Cover Page  TRENDnet User’s Guide                                                        ...

  • Page 2: Table Of Contents

      Table of Contents  TRENDnet User’s Guide                       Contents          Product Overview.................. 1     Package Contents ......................  1         Features  ..........................  1     Product Hardware Features .....................  2   Installation .................... 3      ...

  • Page 3: Product Overview

                  Product Overview  Features  TRENDnet’s Indoor / Outdoor 4 Varifocal MP PoE IR Dome Network Camera, model TV‐ IP345PI, provides powerful 4 MP HD night vision at 30 fps in complete darkness for up to  20m (66 ft.). This IP66 weather rated camera features manual pan/tilt and auto‐ focus /  optical zoom which provide installation flexibility and time savings. Use the included pro‐ grade  software  to  manage  up  to  32  TRENDnet  cameras  or  download  the  free  iOS®  or  Android™ mobile app.    4 Megapixel   Record 2688 x 1520 pixel resolution at a 30 fps in the space saving H.264 compression  format    Auto‐Focus / Optical Zoom  Auto‐focus saves installation and troubleshooting time and remote optical zoom allows    users to capture the precise desired viewing field     TV‐IP345PI ...

  • Page 4: Product Hardware Features

      Limited Warranty  TRENDnet User’s Guide                     Power Port  Product Hardware Features  Save installation costs with Power over Ethernet (IEEE 802.3af)      Camera Overview  Micro SD Card Slot     Add up to 64 GB memory for on‐board video storage   Camera Base   D‐WDR  Digital Wide Dynamic Range improves video quality in high contrast lighting  environments  Housing   Motion Detection   Create motion detection windows with separate sensitivity settings and event triggers    IR Lens IPv6 / ONVIF  IPv6 supported and ONVIF compliant    Varifocal  Optical zoom by a factor of 4.2x with auto‐focus to a final fixed position for installation ...

  • Page 5: Installation

      Limited Warranty  TRENDnet User’s Guide                     Camera Connectors   Installation         Hardware Installation  Viewing Angle   Choose  the  location  where has good  angle  to  shoot  the  image you  expect  to  see.  The  motion detection area should also be considered when installing the camera.     Manual Pan/Tilt     The camera can manual pan/tilt to your desired location.     Power...
  • Page 6   Limited Warranty  TRENDnet User’s Guide                       Vandal Dome Installation Tips  In order to ensure IP66 waterproof level, please install the vandal dome according to the  instructions.  The unused cable outlet hole must be closed and the waterproof connector on the  used hole must be firmly locked.  b. We recommend the bottom of housing be set and firmly sealed on a smooth flat  surface.  When mounting the camera housing on a ceiling or wall, please use the screws with  the black rubber o‐rings. Without the o‐ring, water may seep into the machine.        Note: When connecting cables into machine, it is recommended to use a hose to include  all the cables inside instead of plugging in several cables separately.  Water may seep  through a gap from bundled cables. You can also seal the connector hole with silicone  after installation.              d. Turn and loosen the control stick, shift right and left to adjust the vari‐focal lens   ...

  • Page 7: Camera Installation

      Limited Warranty  TRENDnet User’s Guide                     3. Plug in and connect the power adapter to the camera.  If you are using the PoE to  Camera Installation  supply power to the camera, please skip to the next step.  Click Next when you are    done.   1. Insert  the  Installation  CD‐ROM  into  your  computer’s  CD‐ROM  drive  to  initiate  the  Auto‐Run program.  Click the Install Camera.          4. Wait while camera is searching.  2. Write down the MAC ID of the camera ...
  • Page 8   Limited Warranty  TRENDnet User’s Guide                     5. The  founded  cameras  will  show  on  the  screen.  The  camera  already  selected  by  7. If you select "Fixed IP", fill out the IP address, subnet mask, default gateway, DNS  default if you have only one camera installed.  If you have more than one camera in  server.    Please  ensure  that  the  IP  address  of  the  camera  and  the  computer  must ...

  • Page 9: Configuration

      Limited Warranty  TRENDnet User’s Guide                     9. Click  the  hyperlink  here  to  access  to  the  camera’s  web  page  or  click  Next.  It  is  Configuration  recommended that you access the IP camera now if it was using a DHCP connection.      Viewing Camera Basic Function  Open the Web browser on your computer (example showed in this User’s Guide is based  on the Internet Explorer). In the Address bar, type the IP address you got from "Camera  Installation" chapter or found by IP Installer, and then press [Enter].       ...
  • Page 10   Limited Warranty  TRENDnet User’s Guide                     Online Visitor: It shows how many people connect to this IP camera.  Relay On: Click the Relay out "ON" to trigger the relay output for testing. click "Off"  to stop triggering. To switch between these two types of relay out, please refer to  Event Configuration >> GPIO Setting session for detail.     One the live view video, right click the mouse for the additional menu options.                Snapshot: Save a JPEG picture  The live screen of the IP camera configuration provides you with many useful information   Record Start: Record the video in the local PC. It will ask you where to save the video.  and functions, including:  To  stop  recording,  right‐click  the  mouse  again.  Select  “Record  Stop”.  The  video ...

  • Page 11: Configuring The Camera Setting

      Limited Warranty  TRENDnet User’s Guide                       Configuring the Camera Setting    To configure the camera, click     on the live screen.                 Frame Buffer mSec: This function is to build a temporary buffer to accumulate  several video frames. This function can make video smooth‐going when the Network  speed is slow and lag.           The Web Configuration contains the settings that are required for the camera in the left    menu bar, including System, Network, Audio/Video Setting, Event Configuration and    Logout.       To return to the live screen, please click the   button.   ...

  • Page 12: System

      Limited Warranty  TRENDnet User’s Guide                     System >> System Information >> Server Information  SYSTEM    MAC Address: It indicates the IP Camera’s MAC address.    Server Name: The Camera name.    LED Indicator: Turn the LED light on or off by click the ON/OFF button.    Language:  There  are  5  languages  options.  When  changing  the  language,  it  will  prompt dialogue box for confirmation. Click "Yes" to proceed.  System >> System Information >> OSD Setting   Time Stamp: Enable or disable the time that will show on the live screen.  Position: After enabling time stamp, you can select the position of time stamp  on the live screen. ...
  • Page 13   Limited Warranty  TRENDnet User’s Guide                      System >> System Information >> Time Setting  Direct Video Stream Authentication:   Server Time: It shows current IP camera server time.  To stream the video directly without going through the configuration page, you can   access it via Internet.  Date Format: Select the date display format.   Stream 1 Video: http://camera_ip_address:port/stream1view.htm  Time Zone: Select your time zone. It affect server time when you use "NTP" time.   Stream 1 Video: http://camera_ip_address:port/stream2 view.htm  Enable Daylight Saving: select the start and end daylight saving time.    Enable Password Protection:   NTP: Type in the IP address of the NTP server and interval time. The time of the IP  camera  will  be  synchronized  with  NTP  server  time.  To  use  this  option,  if  the  NTP ...

  • Page 14: Network

      Limited Warranty  TRENDnet User’s Guide                     System >> Tools  NETWORK        Network >> Network Setting >> IP Address Setting   DHCP: Select this option when your network uses the DHCP server. When the camera    starts up, it will be assigned an IP address from the DHCP server automatically.   Firmware Upgrade:   Static IP: Select this option to type in IP address, subnet mask, gateway, and DNS  To update the firmware, click “Browse” to select the firmware, then click “Upgrade”  manually.  Default  IP  address  is  192.168.10.30  if  the  camera  doesn't  connect  with ...
  • Page 15   Limited Warranty  TRENDnet User’s Guide                     Network >> Network Setting >> IPv6 Setting  Network >> Network Setting >> Web Authentication      The  camera  supports  two  levels  of  authentication,  Basic  and  Digest.  The  Basic  option  having  the  username  and  password  transmitted  as  plain  text.    The  digest  option ...
  • Page 16   Limited Warranty  TRENDnet User’s Guide                     The router is with some problems. Please reboot it: The camera cannot detect  Network >> Network Setting >> Multicast Setting (Based on the RTSP Server)   the router. Please check your router.  If this router has a WAN IP, this function allows the camera to do WAN access. In the  address bar of browser, key in: "https:// (router WAN IP): (external web port) /" to  access the IP camera.      Network >> Network Setting >> RTSP Setting    Multicast is a bandwidth conservation technology. This function allows several users to  share the same packet sent from IP camera. To use Multicast, appoint IP Address and port  here. TTL means the life time of packet. The larger the value is, the more user can receive  the packet.   RTSP Server:   To use Multicast, be sure to enable the function "Force Multicast RTP via RTSP" in your  Enable it, then you can access camera and get image via RTSP protocol.  media player. Then key in the RTSP path of your camera: "rtsp://(IP address)/" to receive  If you have a media player that supports RTSP protocol, you can use it to receive the  the multicast.  video  streaming  from  IP  camera.  The  RTSP  address  can be  set  for  two  streamings ...
  • Page 17   Limited Warranty  TRENDnet User’s Guide                      Security:    Network >> Advanced >> HTTPS  Select  "Disable",  then  the  username  and  password  are  not  required  when  When the users access cameras via Https protocol, the transmitted information will be  accessing the camera via ONVIF. Select "Enable", then username and password  encrypted so that the security level is arisen.  are necessary.     RTSP Keepalive:   You can select the connection type.   When the function is enabled, the camera checks once in a while if the user who   Http: user can access the camera via Http path.  links to the camera via ONVIF still keeps connecting. If the connection had been  ...
  • Page 18   Limited Warranty  TRENDnet User’s Guide                           4. According to the certificate source, there are two ways to install the certificate.   If you had sent the certificate request to do sign and received a signed certificate,  please click” browse” and find the certificate file in your computer. Click “Apply”  to install it.  If you choose to generate a self‐signed certificate, fill in the following forms and  set validity day, click “Apply” to finish installed it.  2. Created Request: Fill in the following form and click “apply”.      After finishing installation, you can click “Content” to call out and check the certificate  content.    3. After you generate a certificate request, if you choose to turn it to the trusted third‐     party to verify, please click “Content” and copy all the request content.           ...
  • Page 19   Limited Warranty  TRENDnet User’s Guide                     5. To use Https to access camera, open your browser, and key in "https://(IP address)/"  Click the box to enable SNMPv1 or SNMPv2c protocol, and specify the community  in the address bar. Now your data will be transmitted via encrypted communications,  name  for  write  (read  and  write)  and  read  (read‐only).  The  user  who  use  read  and the browser will check your certificate status. If it shows you a warning message.   community name to access the IP camera cannot modify any data of the camera. The  The warning message meant that the certificate is self‐signed or signed by distrusted  community name can be any English characters and numbers, and must be shorter  institution.  Click Continue to this website to view the view the camera.   than 31 bits.     SNMPv3: ...
  • Page 20   Limited Warranty  TRENDnet User’s Guide                     name  can  be  any  English  characters  and  numbers,  and  must  be  shorter  than  31  Network >> Advanced >> IP Address Filter  letters. The password must be 8~64 letters in length.  Different from in SNMPv1 and v2c, the user have to create an account when using  SNMPv3. In the account parameters, key in the security name and password you set  in the camera to get accessing.       SNMPv1/SNMPv2 Trap:        Trap is a mechanism that allows a managed device to send messages to the manager ...
  • Page 21   Limited Warranty  TRENDnet User’s Guide                     Network >> Advanced >> QoS/DSCP  Network >> Advanced >> IEEE 802.1x    DSCP  specifies  a  simple  mechanism  for  classifying  and  managing  network  traffic  and  provide  QoS  on  IP  networks.  DSCP  is  a  6‐bit  in  the  IP  header  for  packet  classification ...
  • Page 22   Limited Warranty  TRENDnet User’s Guide                      Network >> PPPoE & DDNS  PPPoE    Select  “Enabled”  to  use  PPPoE.  Type  in  the  username  and  password  for  the  ADSL  connection.   Send mail after dialed: When successfully connecting to the internet, it sends a mail  to  a  specific  mail  account.  As  for  the  mail  account  setting,  please  refer  to  Server ...
  • Page 23   Limited Warranty  TRENDnet User’s Guide                     DDNS Status:   Network >> Event Server    Updating: Information update  Idle: Stop service  DDNS registration successful, can now log by http://<username>.no‐cp.com:  Register successfully.  Update Failed, the name is already registered: The user name has already been  used. Please change it.  Update  Failed,  please  check  your  internet  connection:  Network  connection  failed.  Update Failed, please check the account information you provided: The server,  user name, and password may be wrong.               ...
  • Page 24   Limited Warranty  TRENDnet User’s Guide                     The settings of Email, FTP and SAMBA are used when the event occurs, schedule snapshot  Secure  Connection:  If  the  mail  server  requires  an  encrypted  connection,  you  executes,  or  the  alarm  input  is  triggered.  Select  the  item  to  display  the  detailed  should select the SSL option. TTLS is an extension to plain text communication ...

  • Page 25: Audio/Video Setting

      Limited Warranty  TRENDnet User’s Guide                     Click Apply to save the settings, then click Test button to test the server connection.  AUDIO/VIDEO SETTING      A message box will tell you “OK!” if it works, and a test file will be uploaded to FTP  server.     Samba Setting:        Location: Enter the path of the shared folder.  Workgroup: Type in the workgroup name of the computer.  Username  &  Password:  Enter  the  username  and  password  to  login  into  the  Samba.  Create the folder:  Select Yes, then folders will be created by date under your  Samba Server.  Click Apply to save the setting, then use Test button to test the server connection. A ...
  • Page 26   Limited Warranty  TRENDnet User’s Guide                      Audio/Video Setting  >> Image Setting  Brightness, Contrast, Hue, Saturation, Sharpness can be adjusted here.   AGC:  Automatic  gain  control.  The  sensitivity  of  camera  can  be  adjusted  with  the  environmental light. Enable this function and the brighter image can be got under  dim light, but the level of noise may also increase.   Shutter  Time:  Choose  as  the  location  of  your  camera  or  fixed  shutter  time.  The ...
  • Page 27   Limited Warranty  TRENDnet User’s Guide                      Sense‐Up: This function increases the sensitivity of camera to get brighter image at  Audio/Video Setting >> Video Setting    night. The smaller the value you select, the slower the shutter speed becomes so that  the image will get brighter, and moving subjects might be blurred.  Sense‐Up option is only enabled when users select "outdoor" or "indoor" in shutter  time option.   D‐WDR: Digital Wide dynamic range. This function enables the camera to reduce the  contrast in the view to avoid the dark zones resulting from over and under exposure.   Video Orientation: Flip, mirror, or rotate the image.   Day & Night: The camera can detect the light level of environment. If you choose  "Light Sensor Mode", the image will be turned to black and white at night in order to  keep clear. To set light sensor mode, appoint a lux standard of switching D/N here.    Current lux value is provided for reference. Under "Times Mode" the switch time of  Color / Black and white is according to the given time. If you select "Synchronize with  DI input", the image turns to black and white when digital input is triggered. You can  also control it by choosing "Color" or "B/W".             ...
  • Page 28   Limited Warranty  TRENDnet User’s Guide                      Basic Mode of Streaming 1 or Streaming 2:  RTSP Path: Set the RTSP output connecting route. You can use the RTSP address  displaying beside the column to access this IP camera.     Advanced Mode of Streaming 1 or Streaming 2:      Resolution:  2688x1520,  1920x1080,  1280x720  ,  640x480,  640x360,  or  320x240  Bitrate Control Mode: In CBR(Constant Bit Rate) mode, the bitrate keeps  consistent  all  over  the  video.  In  VBR(Variable  Bit  Rate)  mode,  the  bitrate ...
  • Page 29   Limited Warranty  TRENDnet User’s Guide                     Video Format: H.264 or M‐JPEG  Audio/Video Setting >> Audio  RTSP Path: RTSP output connecting route.  You can use the RTSP address  IP Camera supports 2‐way audio. Audio can be received by the microphone connected  displaying beside the column to access this IP camera.    with  IP  camera  and  transmitted  to  remote  PC.  User  can  also  send  audio  from  remote  computer’s microphone to IP Camera’s external speaker.      Two‐Way Audio  3GPP Streaming mode:  Select “Enable”, then you can see "Mic" and "Speaker" options on the live page. The ...

  • Page 30: Event Configuration

      Limited Warranty  TRENDnet User’s Guide                     Event Configuration >> Motion Detection  EVENT CONFIGURATION     Area Setting: Click Area 1 /Area 2/Area 3 icon then draw the motion detection area    on  the  live  screen.    If  there  is  any  motion  detected  in  these  areas,  the  "Motion!"  wording will show on the live screen. To clean the motion detection area, click Area  1 /Area 2/Area 3 icon again.   Sensitivity: Select motion detection sensitivity from 1 to 10.  ...
  • Page 31   Limited Warranty  TRENDnet User’s Guide                      Based on the schedule: The motion detection will be triggered based on the schedule  Event Configuration >> Motion Detection >> Record Time Setting  you define.  Event Configuration >> Motion Detection >> Tampering Detection    When an event occurs, the IP camera can record a video clip or take snapshot, and then    send  to  mail/  FTP/  Samba.  Select  the  video  recording  length  before  and  after  event  occurs.  Event Configuration >> Motion Detection >> Network Disconnected   Tampering: Enable / Disable Tampering. When enabled and tampering is detected,  the camera will send video or snapshot to Email, FTP, Output device or Samba.   ...
  • Page 32   Limited Warranty  TRENDnet User’s Guide                     Event Configuration >> Sound Detection >> Sound Detection  Click  on  the  week  calendar  to  draw  color.  The  actions  will  be  performed  during  the  colored time.    When Record is enabled:   Enabled / Disabled   Destination: Select between  sending  the  record  to  Samba  or  saving  it  into the  SD ...
  • Page 33   Limited Warranty  TRENDnet User’s Guide                     Event Configuration >> GPIO Setting  If  you  select  "N.C"  in  "Input  sensor  setting",  when  external  devise  or  circuit  makes DI and GND pin disconnected, the camera input alarm is triggered, and  then camera will execute the action user has set, for example, send snapshot to  E‐mail address.      1. I/O Connection        Please connect the GND & DO pin to the external relay (buzzer) device. GPIO PIN definition   When no event occurs, DO output is 5V (DO and GND are disconnected). When ...
  • Page 34   Limited Warranty  TRENDnet User’s Guide                     Event Configuration >> GPIO Setting >> Output Setting   Mode Setting  On/Off Switch:   When  event  occurs,  the  camera  triggers  the  external  devise  and  lasts  for      certain of time according to the event "interval" setting. If it's triggered by  motion  detection,  the  triggering  time  is  according  to  "interval"  setting  of ...
  • Page 35   Limited Warranty  TRENDnet User’s Guide                      Event Configuration >> SD Card  Playback: Schedule Record    The scheduled record data or scheduled snapshot are listed here. Click the date  listed on this page, and it shows the list of the snapshot and the video. Click the  video to download and start your player to play the .avi file. Click the snapshot  to watch the album. To delete the file, check it, then click "Del".        SD Management    Delete after the “1  day” means the recorded files will be deleted after 1  day    from the time you decided to delete.  For example: if right now is 5 pm, when   Playback:  Event Record  you choose Delete after the 1st day, the SD card will keep the file from 5 pm  yesterday to 5 pm today.  The rest of recorded files will be deleted.   The oldest file will be deleted if the Micro SD card is full.  Note: The use of the SD card will affect the operation of the IP Camera slightly,    such as affecting the frame rate of the video.   ...

  • Page 36: Logout

      Limited Warranty  TRENDnet User’s Guide                     LOGOUT  Accessing the camera with Chrome     If you are viewing or configuring the camera by using the Chrome browser, please follow  below steps.     1. Click on Install button if you are logging into the camera for the first time using  Chrome, otherwise, click Launch.             2. You will be redirect to a Chrome plug in page, click on Add to Chrome to  activate this feature then click on Add App.   Click "LOGOUT" button to logout the camera. Note: Closing the browser does not logout  the camera.  It will remain in the same session.  If camera in the idle time for 3 minutes,  it will automatic logout the session.                ...

  • Page 37: Troubleshooting

      Limited Warranty  TRENDnet User’s Guide                     3. The camera app will be added to Chrome browser, click on Surveillance Client  Troubleshooting  to launch the camera page.      1. I inserted the Utility CD‐ROM into my computer's CD‐ROM Drive but the  installation menu does not appear automatically. What should I do?    Windows 10/8/8.1  If the installation menu does not appear automatically, press the windows icon  and press “r” simultaneously.   In the  “run” box,  type D:\autorun.exe, where  “D” in “D:\autorun.exe” is the letter assigned to your CD‐ROM Drive, and then  press the ENTER key on your keyboard .    Windows 7      If the installation menu does not appear automatically, click on the Windows    Icon on the bottom left hand corner of the screen, click the “Search programs  4. Enter the IP address of the camera on the address bar and click Go.  and files” box, and type D:\autorun.exe, where “D” in “D:\autorun.exe” is the    letter assigned to your CD‐ROM Drive, and then press the ENTER key on your ...

  • Page 38: Limited Warranty

    Run the Autorun program from the CD‐ROM again.   If a product does not operate as warranted during the applicable warranty period, TRENDnet shall  reserve the right, at its expense, to repair or replace the defective product or part and deliver an    equivalent product or part to the customer. The repair/replacement unit’s warranty continues from  the original date of purchase. All products that are replaced become the property of TRENDnet.    Replacement products may be new or reconditioned. TRENDnet does not issue refunds or credit.  3. I do not have a DHCP server or DHCP is disabled on my network and I am unable  Please contact the point‐of‐purchase for their return policies.  to configure the camera. What should I do?  TRENDnet  shall  not  be  responsible  for  any  software,  firmware,  information,  or  memory  data  of    customer contained in, stored on, or integrated with any products returned to TRENDnet pursuant  Go to the TCP/IP settings on your computer and assign a static IP address  to any warranty.  on your computer’s network adapter in the subnet of 192.168.10.x.  Since  There are no user serviceable parts inside the product.  Do not remove or attempt to service the  the default IP address of the camera is 192.168.10.30, do not assign a  product by any unauthorized service center.  This warranty is voided if (i)  the product has been  static IP address of 192.168.10.30 on your computer’s network adapter.   modified or repaired by any unauthorized service center, (ii) the product was subject to accident,  b. Open Internet Explorer and enter http://192.168.10.30 into the address ...
  • Page 39 DAMAGES WILL NOT BE AFFECTED IF ANY REMEDY PROVIDED HEREIN SHALL FAIL OF ITS ESSENTIAL  PURPOSE.    Governing Law: This Limited Warranty shall be governed by the laws of the state of California.  Some TRENDnet products include software code written by third party developers. These codes are  subject to the GNU General Public License ("GPL") or GNU Lesser General Public License ("LGPL").   Go to http://www.trendnet.com/gpl or http://www.trendnet.com Download section and look for  the desired TRENDnet product to access to the GPL Code or LGPL Code. These codes are distributed  WITHOUT  WARRANTY  and  are  subject  to  the  copyrights  of  the  developers.  TRENDnet  does  not  provide  technical  support  for  these  codes.  Please  go  to  http://www.gnu.org/licenses/gpl.txt  or  http://www.gnu.org/licenses/lgpl.txt for specific terms of each license.  07.20.2017 1.11       © Copyright 2017 TRENDnet.  All Rights Reserved.   ...
