MECHANISCHER EINBAU | MECHANICAL INSTALLATION
• Um Strömungsturbulenzen an den Messfühlern
zu vermeiden, den Durchflussmesser nur in
gerade Rohrleitungen einbauen. Auf ausrei-
chenden Abstand zu Querschnittsänderungen,
Rohrkrümmungen und Ventilen/Schiebern achten
(siehe Fig. 4).
• Um evtl. Funktionsstörungen auszuschließen sind
energiereiche induktive, kapazitive und hochfre-
quente Einstreuungen zu vermeiden.
Flow Meter | FC50-dbEX-CA
20 x D
20 x D
• The flow meter should be installed only in a
straight section of piping. To avoid any effects of
turbulence there should be a specific distance
before and a specific distance after the flow meter
before or after any bends, valves and changes in
pipe diameter (see fig. 4).
• Avoid installing the flow meter in known areas of
high electrical inductance, capacitance, or high-
frequency electromagnetic fields.

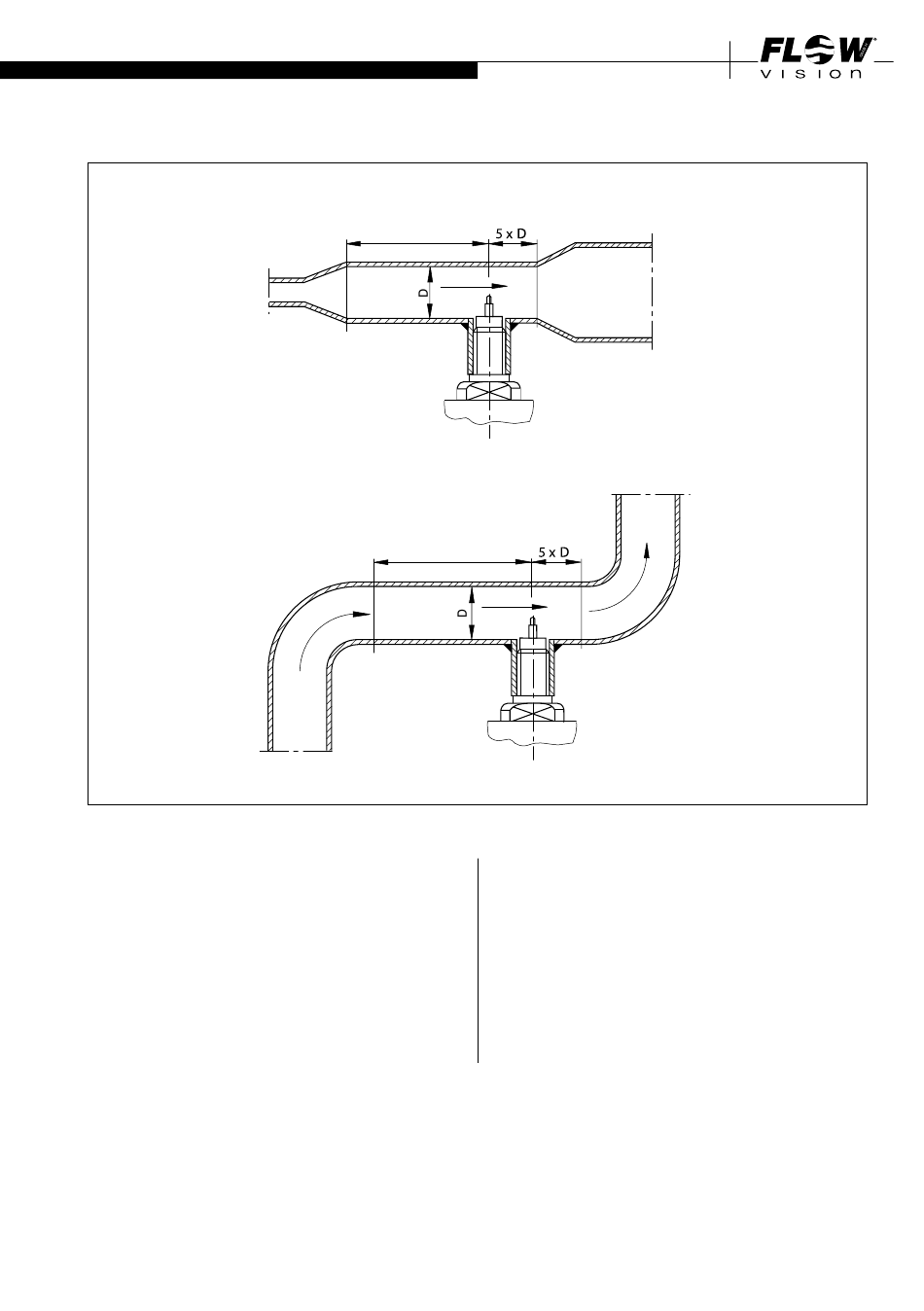

Fig. 4
