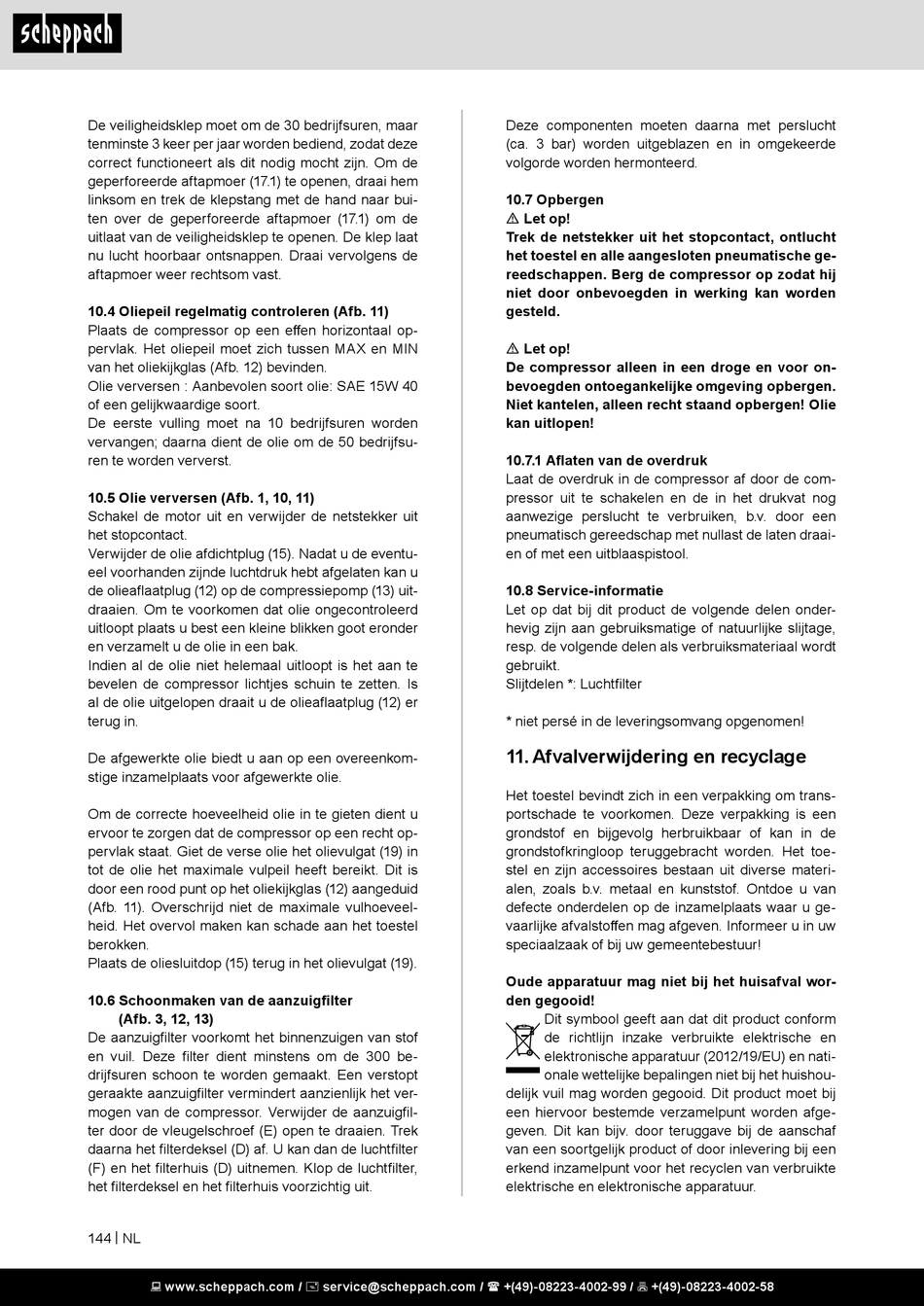

De veiligheidsklep moet om de 30 bedrijfsuren, maar
tenminste 3 keer per jaar worden bediend, zodat deze
correct functioneert als dit nodig mocht zijn. Om de
geperforeerde aftapmoer (17.1) te openen, draai hem
linksom en trek de klepstang met de hand naar bui-
ten over de geperforeerde aftapmoer (17.1) om de
uitlaat van de veiligheidsklep te openen. De klep laat
nu lucht hoorbaar ontsnappen. Draai vervolgens de
aftapmoer weer rechtsom vast.
10.4 Oliepeil regelmatig controleren (Afb. 11)
Plaats de compressor op een effen horizontaal op-
pervlak. Het oliepeil moet zich tussen MAX en MIN
van het oliekijkglas (Afb. 12) bevinden.
Olie verversen : Aanbevolen soort olie: SAE 15W 40
of een gelijkwaardige soort.
De eerste vulling moet na 10 bedrijfsuren worden
vervangen; daarna dient de olie om de 50 bedrijfsu-
ren te worden ververst.
10.5 Olie verversen (Afb. 1, 10, 11)
Schakel de motor uit en verwijder de netstekker uit
het stopcontact.
Verwijder de olie afdichtplug (15). Nadat u de eventu-
eel voorhanden zijnde luchtdruk hebt afgelaten kan u
de olieaflaatplug (12) op de compressiepomp (13) uit-
draaien. Om te voorkomen dat olie ongecontroleerd
uitloopt plaats u best een kleine blikken goot eronder
en verzamelt u de olie in een bak.
Indien al de olie niet helemaal uitloopt is het aan te
bevelen de compressor lichtjes schuin te zetten. Is
al de olie uitgelopen draait u de olieaflaatplug (12) er
terug in.
De afgewerkte olie biedt u aan op een overeenkom-
stige inzamelplaats voor afgewerkte olie.
Om de correcte hoeveelheid olie in te gieten dient u
ervoor te zorgen dat de compressor op een recht op-
pervlak staat. Giet de verse olie het olievulgat (19) in
tot de olie het maximale vulpeil heeft bereikt. Dit is
door een rood punt op het oliekijkglas (12) aangeduid
(Afb. 11). Overschrijd niet de maximale vulhoeveel-
heid. Het overvol maken kan schade aan het toestel
berokken.
Plaats de oliesluitdop (15) terug in het olievulgat (19).
10.6 Schoonmaken van de aanzuigfilter
(Afb. 3, 12, 13)
De aanzuigfilter voorkomt het binnenzuigen van stof
en vuil. Deze filter dient minstens om de 300 be-
drijfsuren schoon te worden gemaakt. Een verstopt
geraakte aanzuigfilter vermindert aanzienlijk het ver-
mogen van de compressor. Verwijder de aanzuigfil-
ter door de vleugelschroef (E) open te draaien. Trek
daarna het filterdeksel (D) af. U kan dan de luchtfilter
(F) en het filterhuis (D) uitnemen. Klop de luchtfilter,
het filterdeksel en het filterhuis voorzichtig uit.
144 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Deze componenten moeten daarna met perslucht
(ca. 3 bar) worden uitgeblazen en in omgekeerde
volgorde worden hermonteerd.
10.7 Opbergen
m Let op!
Trek de netstekker uit het stopcontact, ontlucht
het toestel en alle aangesloten pneumatische ge-
reedschappen. Berg de compressor op zodat hij
niet door onbevoegden in werking kan worden
gesteld.
m Let op!
De compressor alleen in een droge en voor on-
bevoegden ontoegankelijke omgeving opbergen.
Niet kantelen, alleen recht staand opbergen! Olie
kan uitlopen!
10.7.1 Aflaten van de overdruk
Laat de overdruk in de compressor af door de com-
pressor uit te schakelen en de in het drukvat nog
aanwezige perslucht te verbruiken, b.v. door een
pneumatisch gereedschap met nullast de laten draai-
en of met een uitblaaspistool.
10.8 Service-informatie
Let op dat bij dit product de volgende delen onder-
hevig zijn aan gebruiksmatige of natuurlijke slijtage,
resp. de volgende delen als verbruiksmateriaal wordt
gebruikt.
Slijtdelen *: Luchtfilter
* niet persé in de leveringsomvang opgenomen!

11. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om trans-
portschade te voorkomen. Deze verpakking is een
grondstof en bijgevolg herbruikbaar of kan in de
grondstofkringloop teruggebracht worden. Het toe-
stel en zijn accessoires bestaan uit diverse materi-
alen, zoals b.v. metaal en kunststof. Ontdoe u van
defecte onderdelen op de inzamelplaats waar u ge-
vaarlijke afvalstoffen mag afgeven. Informeer u in uw
speciaalzaak of bij uw gemeentebestuur!
Oude apparatuur mag niet bij het huisafval wor-
den gegooid!
Dit symbool geeft aan dat dit product conform
de richtlijn inzake verbruikte elektrische en
elektronische apparatuur (2012/19/EU) en nati-
onale wettelijke bepalingen niet bij het huishou-
delijk vuil mag worden gegooid. Dit product moet bij
een hiervoor bestemde verzamelpunt worden afge-
geven. Dit kan bijv. door teruggave bij de aanschaf
van een soortgelijk product of door inlevering bij een
erkend inzamelpunt voor het recyclen van verbruikte
elektrische en elektronische apparatuur.
