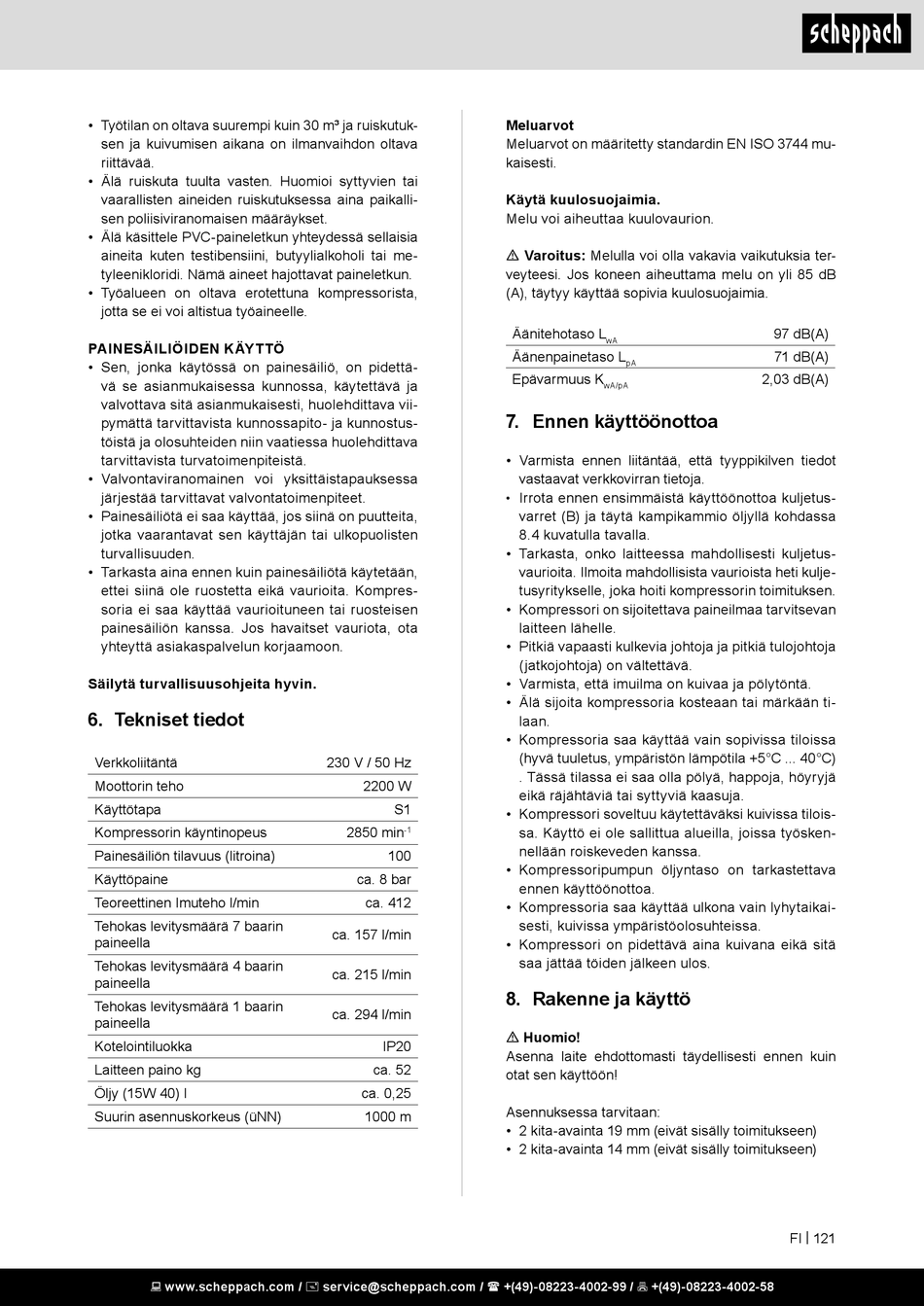

Tekniset Tiedot; Ennen Käyttöönottoa; Rakenne Ja Käyttö - Scheppach HC100dc Translation Of Original Instruction Manual

• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuk-
sen ja kuivumisen aikana on ilmanvaihdon oltava
riittävää.
• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai
vaarallisten aineiden ruiskutuksessa aina paikalli-
sen poliisiviranomaisen määräykset.
• Älä käsittele PVC-paineletkun yhteydessä sellaisia
aineita kuten testibensiini, butyylialkoholi tai me-
tyleenikloridi. Nämä aineet hajottavat paineletkun.
• Työalueen on oltava erotettuna kompressorista,
jotta se ei voi altistua työaineelle.
PAINESÄILIÖIDEN KÄYTTÖ
• Sen, jonka käytössä on painesäiliö, on pidettä-
vä se asianmukaisessa kunnossa, käytettävä ja
valvottava sitä asianmukaisesti, huolehdittava vii-
pymättä tarvittavista kunnossapito- ja kunnostus-
töistä ja olosuhteiden niin vaatiessa huolehdittava
tarvittavista turvatoimenpiteistä.
• Valvontaviranomainen voi yksittäistapauksessa
järjestää tarvittavat valvontatoimenpiteet.
• Painesäiliötä ei saa käyttää, jos siinä on puutteita,
jotka vaarantavat sen käyttäjän tai ulkopuolisten
turvallisuuden.
• Tarkasta aina ennen kuin painesäiliötä käytetään,
ettei siinä ole ruostetta eikä vaurioita. Kompres-
soria ei saa käyttää vaurioituneen tai ruosteisen
painesäiliön kanssa. Jos havaitset vauriota, ota
yhteyttä asiakaspalvelun korjaamoon.
Säilytä turvallisuusohjeita hyvin.

6. Tekniset tiedot

Verkkoliitäntä
Moottorin teho
Käyttötapa
Kompressorin käyntinopeus
Painesäiliön tilavuus (litroina)
Käyttöpaine
Teoreettinen Imuteho l/min
Tehokas levitysmäärä 7 baarin
paineella
Tehokas levitysmäärä 4 baarin
paineella
Tehokas levitysmäärä 1 baarin
paineella
Kotelointiluokka
Laitteen paino kg
Öljy (15W 40) l
Suurin asennuskorkeus (üNN)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V / 50 Hz
2200 W
S1
2850 min
-1
100
ca. 8 bar
ca. 412
ca. 157 l/min
ca. 215 l/min
ca. 294 l/min
IP20
ca. 52
ca. 0,25
1000 m
Meluarvot
Meluarvot on määritetty standardin EN ISO 3744 mu-
kaisesti.
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovaurion.
m Varoitus: Melulla voi olla vakavia vaikutuksia ter-
veyteesi. Jos koneen aiheuttama melu on yli 85 dB
(A), täytyy käyttää sopivia kuulosuojaimia.
Äänitehotaso L
wA
Äänenpainetaso L
pA
Epävarmuus K
wA/pA
7. Ennen käyttöönottoa
• Varmista ennen liitäntää, että tyyppikilven tiedot
vastaavat verkkovirran tietoja.
• Irrota ennen ensimmäistä käyttöönottoa kuljetus-
varret (B) ja täytä kampikammio öljyllä kohdassa
8.4 kuvatulla tavalla.
• Tarkasta, onko laitteessa mahdollisesti kuljetus-
vaurioita. Ilmoita mahdollisista vaurioista heti kulje-
tusyritykselle, joka hoiti kompressorin toimituksen.
• Kompressori on sijoitettava paineilmaa tarvitsevan
laitteen lähelle.
• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja
(jatkojohtoja) on vältettävä.
• Varmista, että imuilma on kuivaa ja pölytöntä.
• Älä sijoita kompressoria kosteaan tai märkään ti-
laan.
• Kompressoria saa käyttää vain sopivissa tiloissa
(hyvä tuuletus, ympäristön lämpötila +5°C ... 40°C)
. Tässä tilassa ei saa olla pölyä, happoja, höyryjä
eikä räjähtäviä tai syttyviä kaasuja.
• Kompressori soveltuu käytettäväksi kuivissa tilois-
sa. Käyttö ei ole sallittua alueilla, joissa työsken-
nellään roiskeveden kanssa.
• Kompressoripumpun öljyntaso on tarkastettava
ennen käyttöönottoa.
• Kompressoria saa käyttää ulkona vain lyhytaikai-
sesti, kuivissa ympäristöolosuhteissa.
• Kompressori on pidettävä aina kuivana eikä sitä
saa jättää töiden jälkeen ulos.
8. Rakenne ja käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
Asennuksessa tarvitaan:
• 2 kita-avainta 19 mm (eivät sisälly toimitukseen)
• 2 kita-avainta 14 mm (eivät sisälly toimitukseen)
97 dB(A)
71 dB(A)
2,03 dB(A)
FI | 121
