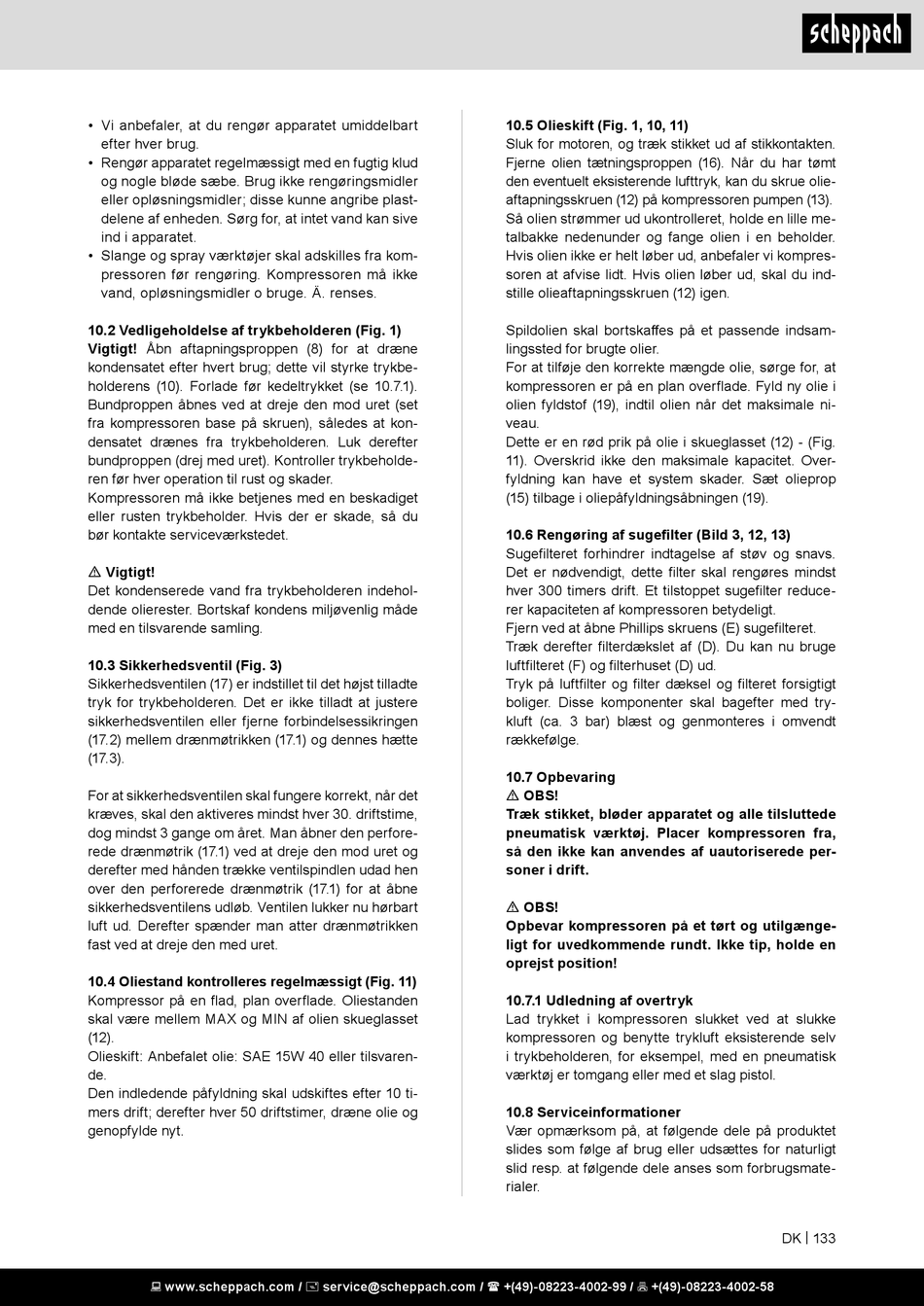

Scheppach HC100dc Translation Of Original Instruction Manual page 133

• Vi anbefaler, at du rengør apparatet umiddelbart
efter hver brug.
• Rengør apparatet regelmæssigt med en fugtig klud
og nogle bløde sæbe. Brug ikke rengøringsmidler
eller opløsningsmidler; disse kunne angribe plast-
delene af enheden. Sørg for, at intet vand kan sive
ind i apparatet.
• Slange og spray værktøjer skal adskilles fra kom-
pressoren før rengøring. Kompressoren må ikke
vand, opløsningsmidler o bruge. Ä. renses.
10.2 Vedligeholdelse af trykbeholderen (Fig. 1)
Vigtigt! Åbn aftapningsproppen (8) for at dræne
kondensatet efter hvert brug; dette vil styrke trykbe-
holderens (10). Forlade før kedeltrykket (se 10.7.1).
Bundproppen åbnes ved at dreje den mod uret (set
fra kompressoren base på skruen), således at kon-
densatet drænes fra trykbeholderen. Luk derefter
bundproppen (drej med uret). Kontroller trykbeholde-
ren før hver operation til rust og skader.
Kompressoren må ikke betjenes med en beskadiget
eller rusten trykbeholder. Hvis der er skade, så du
bør kontakte serviceværkstedet.
m Vigtigt!
Det kondenserede vand fra trykbeholderen indehol-
dende olierester. Bortskaf kondens miljøvenlig måde
med en tilsvarende samling.
10.3 Sikkerhedsventil (Fig. 3)
Sikkerhedsventilen (17) er indstillet til det højst tilladte
tryk for trykbeholderen. Det er ikke tilladt at justere
sikkerhedsventilen eller fjerne forbindelsessikringen
(17.2) mellem drænmøtrikken (17.1) og dennes hætte
(17.3).
For at sikkerhedsventilen skal fungere korrekt, når det
kræves, skal den aktiveres mindst hver 30. driftstime,
dog mindst 3 gange om året. Man åbner den perfore-
rede drænmøtrik (17.1) ved at dreje den mod uret og
derefter med hånden trække ventilspindlen udad hen
over den perforerede drænmøtrik (17.1) for at åbne
sikkerhedsventilens udløb. Ventilen lukker nu hørbart
luft ud. Derefter spænder man atter drænmøtrikken
fast ved at dreje den med uret.
10.4 Oliestand kontrolleres regelmæssigt (Fig. 11)
Kompressor på en flad, plan overflade. Oliestanden
skal være mellem MAX og MIN af olien skueglasset
(12).
Olieskift: Anbefalet olie: SAE 15W 40 eller tilsvaren-
de.
Den indledende påfyldning skal udskiftes efter 10 ti-
mers drift; derefter hver 50 driftstimer, dræne olie og
genopfylde nyt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.5 Olieskift (Fig. 1, 10, 11)
Sluk for motoren, og træk stikket ud af stikkontakten.
Fjerne olien tætningsproppen (16). Når du har tømt
den eventuelt eksisterende lufttryk, kan du skrue olie-
aftapningsskruen (12) på kompressoren pumpen (13).
Så olien strømmer ud ukontrolleret, holde en lille me-
talbakke nedenunder og fange olien i en beholder.
Hvis olien ikke er helt løber ud, anbefaler vi kompres-
soren at afvise lidt. Hvis olien løber ud, skal du ind-
stille olieaftapningsskruen (12) igen.
Spildolien skal bortskaffes på et passende indsam-
lingssted for brugte olier.
For at tilføje den korrekte mængde olie, sørge for, at
kompressoren er på en plan overflade. Fyld ny olie i
olien fyldstof (19), indtil olien når det maksimale ni-
veau.
Dette er en rød prik på olie i skueglasset (12) - (Fig.
11). Overskrid ikke den maksimale kapacitet. Over-
fyldning kan have et system skader. Sæt olieprop
(15) tilbage i oliepåfyldningsåbningen (19).
10.6 Rengøring af sugefilter (Bild 3, 12, 13)
Sugefilteret forhindrer indtagelse af støv og snavs.
Det er nødvendigt, dette filter skal rengøres mindst
hver 300 timers drift. Et tilstoppet sugefilter reduce-
rer kapaciteten af kompressoren betydeligt.
Fjern ved at åbne Phillips skruens (E) sugefilteret.
Træk derefter filterdækslet af (D). Du kan nu bruge
luftfilteret (F) og filterhuset (D) ud.
Tryk på luftfilter og filter dæksel og filteret forsigtigt
boliger. Disse komponenter skal bagefter med try-
kluft (ca. 3 bar) blæst og genmonteres i omvendt
rækkefølge.
10.7 Opbevaring
m OBS!
Træk stikket, bløder apparatet og alle tilsluttede
pneumatisk værktøj. Placer kompressoren fra,
så den ikke kan anvendes af uautoriserede per-
soner i drift.
m OBS!
Opbevar kompressoren på et tørt og utilgænge-
ligt for uvedkommende rundt. Ikke tip, holde en
oprejst position!
10.7.1 Udledning af overtryk
Lad trykket i kompressoren slukket ved at slukke
kompressoren og benytte trykluft eksisterende selv
i trykbeholderen, for eksempel, med en pneumatisk
værktøj er tomgang eller med et slag pistol.
10.8 Serviceinformationer
Vær opmærksom på, at følgende dele på produktet
slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmate-
rialer.
DK | 133
