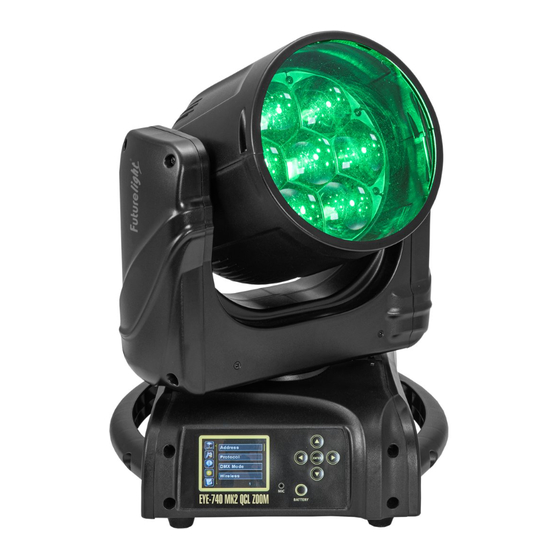

Future light EYE-740 MK2 QCL ZOOM User Manual

Led moving head wash
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EYE-740 MK2
QCL ZOOM
LED Moving Head Wash
EYE-740 MK2 QCL ZOOM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EYE-740 MK2 QCL ZOOM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Future light EYE-740 MK2 QCL ZOOM

Summary of Contents for Future light EYE-740 MK2 QCL ZOOM

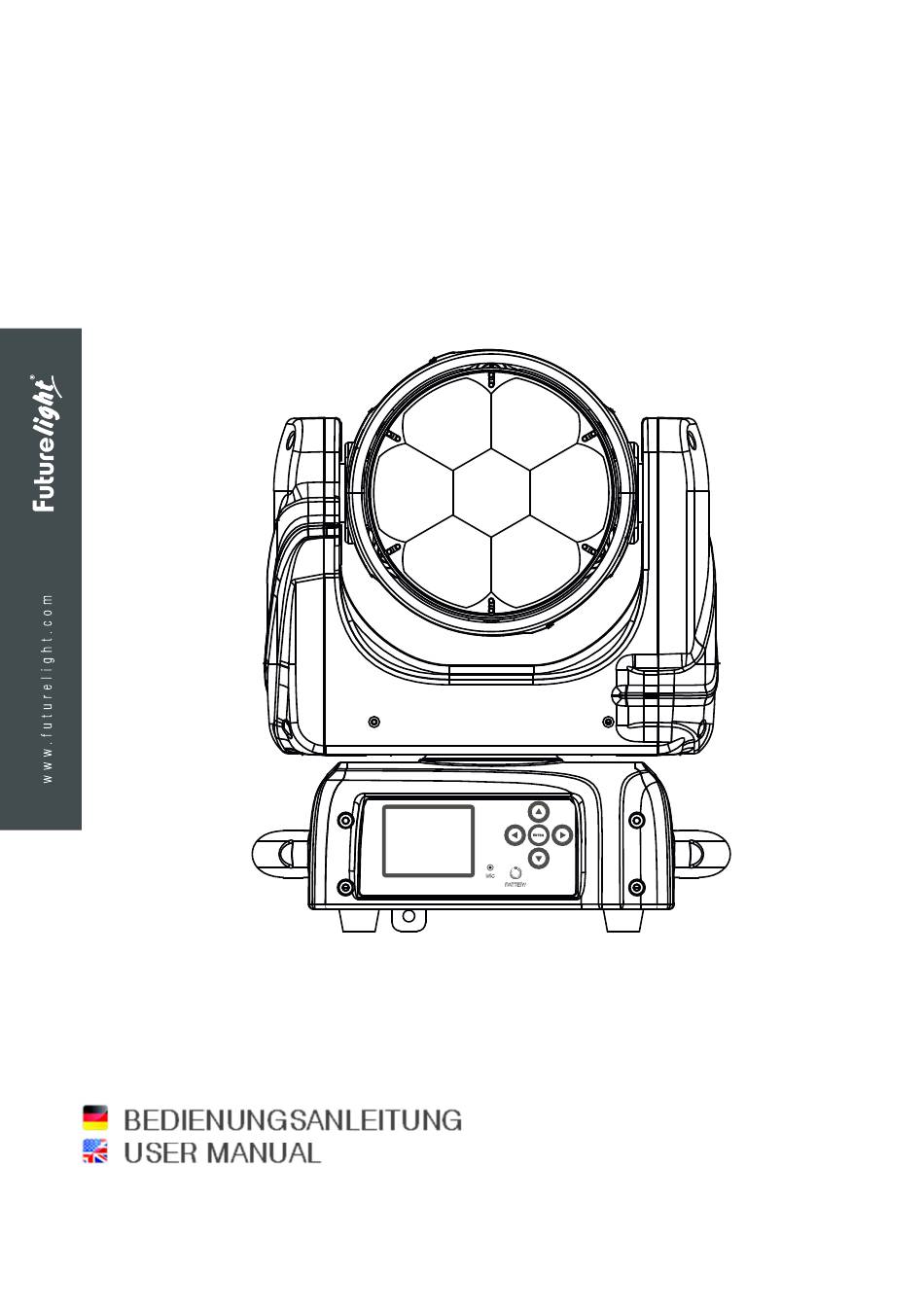

  • Page 1 EYE-740 MK2 QCL ZOOM LED Moving Head Wash EYE-740 MK2 QCL ZOOM...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis / Table of contents EINFÜHRUNG ..............................3 Produktmerkmale SICHERHEITSHINWEISE ..........................5 GERÄTEBESCHREIBUNG..........................7 INSTALLATION ..............................8 Installation des optionalen WDR-TIMO Drahtlos-CRMX-Empfänger ANSCHLÜSSE ..............................14 Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät Drahtlose DMX-Übertragung mit QuickDMX NETZANSCHLUSS ............................15 BEDIENUNG ..............................

  • Page 3: Einführung

    BEDIENUNGSANLEITUNG EYE-740 MK2 QCL ZOOM LED-Moving-Head Wash GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Page 4: Produktmerkmale

    Produktmerkmale PRO Washlight mit 40 W Osram Ostar RGBW-LEDs, großem Zoombereich und Pixelansteuerung • 7 leistungsstarke LEDs 40 W 4in1 QCL RGBW (homogene Farbmischung) • Kompaktes Leichtgewicht • Jede LED separat über DMX ansteuerbar • Separat ansteuerbare Pixel-Gruppen • Voreingestellte Farben und Farbtemperaturwerte (virtuelles Farbrad) •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. GEFAHR! Elektrischer Schlag durch hohe Spannungen Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerat vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen.
  • Page 6 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Gerätekopf (2) LEDs/Linse (3) Gerätearm (4) Tragegriff (5) Gummifuß (6) LCD (7) Fangseilöse (8) Control Board (9) Mikrofon (10) ESDC-Schalter (11) Pfeil-Taste nach links (12) Pfeil-Taste nach unten (13) Enter-Taste (14) Pfeil-Taste nach oben (15) Pfeil-Taste nach rechts (16) 5-polige DMX-Eingangsbuchse (17) 5-polige DMX-Ausgangsbuchse (18) 3-polige DMX-Eingangsbuchse...

  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Installation Des Optionalen Wdr-Timo Drahtlos-Crmx-Empfänger

    Einbauanleitung für den optionalen Futurelight WDR-TIMO Drahtlos-CRMX-Empfänger ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! CRMX-PCB-Nachrüstset Nehmen Sie den Drahtlos-CRMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der CRMX-Platine und einem Verbindungskabel. Um zu verhindern, dass die Platine durch elektrostatische Entladungen beschädigt wird, tragen Sie wenn möglich ein antistatisches Erdungsarmband bei der Installation.
  • Page 10 Installationsschritte Schritt 1: Bauen Sie die Antenne zusammen. Schritt 2: Entfernen Sie den Griff durch lösen der 2 Schrauben mit einem Innensechskantschlüssel. Schritt 3: Entfernen Sie nun die 4 Schrauben der Control-Board-Abdeckung, an der Gerätevorderseite und anschließend die 3 Schrauben des seitlichen Gehäuses mit einem Kreuzschlitzschraubendreher. Klappen Sie die Control-Board-Abdeckung vorsichtig nach vorne.
  • Page 11 Schritt 4: Öffnen Sie vorsichtig das Gehäuse seitlich an der Base. Entfernen Sie die seitliche Abdeckung. Schritt 5: Öffnen Sie den Kabelbinder um den Magnetring und öffnen den Ring vorsichtig. Schritt 6: Entnehmen Sie bitte das 4-pol. Drahtverbindungskabel des USB-Anschlusses, das USB-Adapter und die USB-Platine und bewahren es für einen eventuellen späteren Rückbau gut auf.
  • Page 12 Schritt 7: Bohren Sie mit einem 10 mm Bohrer ein Loch für die Antenne in die rechte Gehäuseseite der Base. Schritt 8: Führen Sie die Antenne durch das Loch nach außen und befestigen die Antenne mit Hilfe des Kreuzschlitzschraubendrehers und der Blechschrauben. Schritt 9: Schrauben Sie die seitliche Abdeckung der Base wieder fest und schrauben den Griff wieder an.
  • Page 13 Schritt 11: Bringen Sie die CRMX-Platine an der Hauptplatine an und befestigen Sie sie mit einer Rundkopfschraube am Distanzbolzen. Bündeln Sie die Kabel mit einem Kabelbinder. Schritt 12: Legen Sie den Magnetring wieder vorsichtig um die Kabel und schließen ihn. Schritt 13: Klappen Sie die Control-Board-Abdeckung vorsichtig wieder zu und schrauben die 4 Schrauben an der Vorderseite und die 3 Schrauben des seitlichen Gehäuses wieder fest.

  • Page 14: Anschlüsse

    ANSCHLÜSSE Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 38 Startadresse 75 DMX Controller Program Program Program Chase32 Step100 Chase32 Step100 Chase32 Step100 Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungs- anleitung des verwendeten Controllers beachten.

  • Page 15: Netzanschluss

    NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.

  • Page 16: Adressierung Des Geräts

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der EYE-740 MK2 QCL ZOOM korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere EYE-740 MK2 QCL ZOOM auf eine Adresse definiert, arbeiten sie synchron.
  • Page 17 Dimmerintensität 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Dimmerintensität mit 16 Bit-Auflösung 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Shutter, Strobe Shutter geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit Keine Funktion (Shutter offen) 125 Schließender Puls-Effekt mit zunehmender Geschwindigkeit 127 Keine Funktion (Shutter offen) 188 Öffnender Puls-Effekt mit zunehmender Geschwindigkeit 190 Keine Funktion (Shutter offen)
  • Page 18 Lee Grün Dunkelblau Hellblau Stahlblau Mittel Blaugrün Pfauenblau Magenta Altrosa Helles Altrosa Heller Lachs Amber Weiß Helles Rosa Orange Amber Grünliches Weiß Helles Amber Frühlingsgelb Dunkelgelb Grün Einfach Blau Himmelblau Lavendel Helles Lavendel 101 Pinke Nelke 103 Babyrosa 105 Helles Pink 107 Sonnenuntergang Rot 109 Dunkles Amber 111 Gold-Amber...
  • Page 19 251 9000K 253 10000K 255 Voll an CCT (für die Verwendung muss Kanal 17/22 "Überblendung von farbig zu CCT" auf 255 gestellt sein) 255 Lineare Anpassung von 2800K bis 10000K Zoom 255 Allmähliche Einstellung von klein bis groß Zoom mit 16 Bit-Auflösung 255 Feinindizierung Überblendung Pixelprotokoll 255 0 - 100 % zunehmend - Überblendungen vom Haupt- zum Pixelprotokoll, je...
  • Page 20 schnell Sprungantwort - Dimmer-Kurve Ansprechverhalten von Halogenlampen, mittel Sprungantwort - Dimmer-Kurve Ansprechverhalten von Halogenlampen, langsam PWM-Frequenz 600 Hz PWM-Frequenz 1200 Hz PWM-Frequenz 2000 Hz PWM-Frequenz 4000 Hz PWM-Frequenz 6000 Hz PWM-Frequenz 25 kHz PWM-Frequenz 50 kHz Pixel-Umkehr/Invertierung an 101 Pixel-Umkehr/Invertierung aus 103 Reset ALLE 105 Reset PAN/TILT 107 Reset ZOOM...
  • Page 21 178 Zwei rotierende 2x2-Pixel-Quadrate 184 Pixel in & out auf Ring 2 von Seite zu Seite 190 Dreieck aus 9 Pixeln dreht sich nach rechts 196 Wackelnde Uhr 202 2 Zeiger bewegen sich auf und ab 208 Blendeneffekt 214 Blendeneffekt mit nur 1 Pixel 220 2 Pixel Bewegung um Ring 2 226 3 Pixel Bewegung um den Ring 2 232 Untere Hälfte öffnen/schließen, obere Hälfte öffnen/schließen...
  • Page 22 Pixelprotokoll Ring Pixel Die LEDs des Pixelprotokolls sind folgender Reihenfolge angeordnet (siehe Grafik) können mit dem folgenden DMX- Protokoll individuell gesteuert werden. Modus/Kanäle Wert Eigenschaft Rot 1 255 Rot 0 - 100 % zunehmend Grün 1 255 Grün 0 - 100 % zunehmend Blau 1 255 Blau 0 - 100 % zunehmend Weiß...
  • Page 23 255 Rot 0 - 100 % zunehmend Grün 3 255 Grün 0 - 100 % zunehmend Blau 3 255 Blau 0 - 100 % zunehmend Weiß 3 255 Weiß 0 - 100 % zunehmend Rot 4 255 Rot 0 - 100 % zunehmend Grün 4 255 Grün 0 - 100 % zunehmend Blau 4...

  • Page 24: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
  • Page 25 DMX FAULT HOLD/BLACKOUT Reaktion wenn kein DMX Temperatureinheit zw. °C und TEMPERATURE UNIT Fahrenheit/Celsius °F umschalten FAN MODE AUTO/HIGH/SILENT Lüfter Betriebsart einst. LINEAR/S-CURVE/ DIMMER CURVE SQUARE/ INVERSE Dimmer-Kurven SQUARE Dimmergeschwindigkeit AUTO/FAST/MEDIUM/ DIMMER SPEED SLOW (Sprungantwort) 600HZ/1200HZ/2000 PWM (Pulsweiten- LED FREQUENCY HZ/4000HZ/6000HZ/ FIXTURE modulation)
  • Page 26 PARTIAL Einschaltanzahl Gerät seit (READ AND RESET) letztem Zurücksetzen NEAR SOURCE TEMPERATURE XXX °C/°F Innentemperatur TEMP, LED NEAR SOURCE FAN, FAN SPEED Lüftergeschwindigkeit BASE FAN,Y CHANNEL PAN ... PAN = XXX ... DMX-Anzeiger VALUE ERROR PAN, TILT ... Kanalfehler MESSAGE FIXTURE MODEL xxxxxxxxxxxxx Gerätemodell und Marke...
  • Page 27 Connect Address Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. • Wählen Sie „Address“ durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint „Fixture”. • Drücken Sie die Up/Down-Taste, um „Pixels“ oder „Fixture“ auszuwählen. •...
  • Page 28 Entkoppeln des Senders Gehen Sie wie folgt vor, um den Sender von allen mit dem Gerät verbundenen Empfängern zu entkoppeln. • Wählen Sie mit den Tasten Up/Down die Option „Wireless“, drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie mit den Tasten Up/Down die Funktion „TX Unlink“. Drücken Sie die Enter-Taste zur Bestätigung, und aktivieren Sie „ON“.
  • Page 29 Dimmer-Kurve einstellen Mit dieser Funktion lässt sich die Dimmer-Kurve einstellen. • Wählen Sie „Dimmer Curve” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint „Linear”. • Drücken Sie die Up/Down-Taste, um „Linear“, „S-Curve“, „Square Law“ oder „Inverse Square Law“ auszuwählen.
  • Page 30 Movement PAN-Umkehr Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. TILT-Umkehr Mit dieser Funktion lässt sich die TILT-Bewegung umkehren. Automatische PAN/TILT-Korrektur (Feedback) Mit dieser Funktion lassen sich die PAN- und TILT-Bewegung auf die Sollpositionen korrigieren. PAN/TILT-Geschwindigkeit einstellen Mit dieser Funktion können Sie die PAN/TILT-Geschwindigkeit definieren. Sie haben die Wahl zwischen 3 unterschiedlichen Modi.
  • Page 31 Partial current hours / temporäre Betriebsstunden Gerät seit dem letzten Zurücksetzen Mit dieser Funktion lassen sich die temporären Betriebsstunden des Gerätes seit dem letzten Zurücksetzen auslesen. Auf dem Display erscheint “XXXX”, “X“ steht für die Anzahl der Stunden. Um die temporären Betriebsstunden zurückzusetzen, drücken Sie im Menüpunkt „Current hours – Partial“...
  • Page 32 sendet innerhalb eines DMX512-Datenstromes eigene Datenpakete, ohne nicht RDM-fähige Geräte zu beeinflussen. Werden DMX-Splitter verwendet, und die Steuerung per RDM soll Anwendung finden, müssen diese RDM unterstützen. Welche Parameter RDM unterstützt abgerufen werden können, ist abhängig vom verwendeten RDM- Controller (optional erhältlich). Software version Mit dieser Funktion lässt sich die Software-Version jedes ICs auslesen.
  • Page 33 Programmwahl für Auto Programm Mit dieser Funktion lässt sich das Programm festlegen, das dann im Run aufgerufen wird. Programm editieren Mit dieser Funktion lassen sich die internen Programme editieren. Szenen editieren Mit dieser Funktion lassen sich die Szenen der internen Programme editieren. Szenen automatisch aufzeichnen Das Gerät verfügt über einen internen DMX-Recorder, mit dem sich programmierte Szenen aus dem DMX- Controller auf das Gerät übertragen lassen.

  • Page 34: Fehlermeldungen

    • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um die gewünschten Szenennummern einzustellen. Es können maximal 250 Szenen programmiert werden. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um den gewünschten Wert einzustellen. •...

  • Page 35: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 36: Technische Daten

    TECHNISCHE DATEN Stromversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 210 W Schutzart: IP20 Stromeinspeisung über IP T-Con (M) Einbauversion Stromanschluss: Stromanschlusskabel mit Schutzkontaktstecker Stromausgang: IP T-Con (W) Einbauversion Gerätesicherung: 5 x 20 mm, T 2 A Sicherung auswechselbar Lampenart: LED-Lampe LED: 7 x 40 W 4in1 QCL RGBW (homogene Farbmischung) Farbtemperatur:...

  • Page 37: Zubehör

    Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H FUTURELIGHT WDR USB Drahtlos-DMX-Empfänger Best.-Nr. 51834034 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 EUROLITE DMX Move Controller 512 PRO Best.-Nr.

  • Page 38: Introduction

    USER MANUAL EYE-740 MK2 QCL ZOOM LED Moving Head Wash DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Page 39: Product Features

    Product features PRO Washlight with 40 W Osram Ostar RGBW LEDs, large zoom range and pixel control • 7 powerful LEDs 40 W 4in1 QCL RGBW (homogenous color mix) • Compact lightweight • Each LED can be controlled individually via DMX •...

  • Page 40: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. DANGER! Electric shock caused by high voltages Within the device there are areas where high voltages may be present. Completely disconnect the device from the power supply before you open or remove covers.
  • Page 41 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...

  • Page 42: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Device head (2) LED/lens (3) Yoke (4) Carrying handle (5) Rubber foot (6) LCD (7) Safety eyelet (8) Control Board (9) Microphone (10) ESDC switch (11) Arrow button left (12) Arrow button down (13) Enter button (14) Arrow button up (15) Arrow button right (16) 5-pin DMX input socket...

  • Page 43: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.

  • Page 44: Installation Instructions For The Wdr-Timo Wireless Crmx Receiver Pcb

    Installation instructions for the optional Futurelight WDR-TIMO Wireless CRMX Receiver PCB CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! CRMX-PCB add-on kit Remove the CRMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable.
  • Page 45 Installation steps Step 1: Assemble the antenna Step 2: Remove the handle by loosening the 2 screws with an Allen wrench. Step 3: Remove the 4 screws from the control board cover on the front panel and then the 3 screws of the side housing with a crosshead screwdriver.
  • Page 46 Step 4: Carefully open the side of the base. Remove the side cover. Step 5: Open the cable tie around the magnetic ring and carefully open the ring. Step 6: Please remove the 4-pin wire connection cable of the USB connector, the USB adapter and the USB PCB and store it well for possible later disassembly.
  • Page 47 Step 7: Drill a hole for the antenna in the right side of the Base housing using a 10 mm drill bit. Step 8: Pass the antenna through the hole to the outside and attach the antenna using the crosshead screwdriver and tapping screws.
  • Page 48 Step 11: Attach the wireless PCB to the main PCB and fix it with a round head screw on the distance bolt. Bundle the cables with a cable tie. Step 12: Carefully place the magnetic ring around the cables again and close it. Step 13: Carefully replace the control board cover onto the control board and tighten the 4 screws on the front panel and the 3 screws of the side housing.

  • Page 49: Connections

    CONNECTIONS DMX512 connection / connection between fixtures Device 1 Device 2 Device 3 Starting Address 1 Starting Address 38 Starting Address 75 DMX Controller Program Program Program Chase32 Step100 Chase32 Step100 Chase32 Step100 Please note, the starting address depends upon which controller is being used. DMX512 control A DMX512 data link is required in order to control the device via DMX.

  • Page 50: Power Supply

    Stand Alone operation In the Stand Alone mode, the EYE-740 MK2 QCL ZOOM can be used without controller. Disconnect the EYE-740 MK2 QCL ZOOM from the controller and call up the internal program. Please refer to the instructions under Control Board.

  • Page 51: Addressing

    OFF), to 38, the device will use the channel 38 to 74 for control. Please, be sure that you don’t have any overlapping channels in order to control each EYE-740 MK2 QCL ZOOM correctly and independently from any other fixture on the DMX-chain.
  • Page 52 Shutter closed Strobe-effect with increasing speed No function (shutter open) Closing pulse-effect with increasing speed No function (shutter open) Opening pulse-effect with increasing speed No function (shutter open) Random strobe-effect with increasing speed No function (shutter open) Red 0 - 100 % increasing Red fine Red with 16-bit resolution Green...
  • Page 53 Light blue Steel blue Medium blue green Peacock blue Magenta Old rose Light old rose Light salmon Amber white Light rose Orange Amber Greenish white Light amber Spring yellow Dark yellow green Just blue Sky blue Lavender Light lavender Pink carnation Baby pink Light pink Sunset red...
  • Page 54 7000K 8000K 9000K 10000K Full on CCT (for use, channel 17/22 "crossfade from color to CCT" must be set to 255) Linear adjustment from 2800K to 10000K Zoom Zoom adjustment from small to large Zoom with 16-bit resolution Fine indexing Crossfade pixel protocol 0 - 100 % increasing - Fades from the main to the pixel protocol, depending on the setting...
  • Page 55 Step response - dimmer curve response characteristics of halogen lamps, fast Step response - dimmer curve response characteristics of halogen lamps, medium Step response - dimmer curve response characteristics of halogen lamps, slow PWM frequency 600 Hz PWM frequency 1200 Hz PWM frequency 2000 Hz PWM frequency 4000 Hz PWM frequency 6000 Hz...
  • Page 56 Triangle from 9 pixels rotate to right Wiggling clock 2 hands moving up and down Aperture effect Aperture effect with 1 pixel only 2 pixels movement around ring 2 3 pixels movement around ring 2 Bottom half open/close, top half open close Moving fists Pixels coming in zigzag shape 2 arcs rotating...
  • Page 57 Pixel protocol Ring Pixel The LEDs of the pixel protocol are arranged in the following order (see graphic) and can be individually controlled with the following DMX protocol. Mode/Channels Value Feature 8 Ch. Red 1 Red 0 - 100 % increasing Green 1 Green 0 - 100 % increasing Blue 1...
  • Page 58 Red 0 - 100 % increasing Green 3 Green 0 - 100 % increasing Blue 3 Blue 0 - 100 % increasing White 3 White 0 - 100 % increasing Red 4 Red 0 - 100 % increasing Green 4 Green 0 - 100 % increasing Blue 4 Blue 0 - 100 % increasing...

  • Page 59: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right).
  • Page 60 SETTINGs 1 TEMPERATURE Select temperature Fahrenheit/Celsius UNIT designation °C or °F FAN MODE AUTO/HIGH/SILENT Fan mode selection LINEAR/S-CURVE/ DIMMER CURVE SQUARE/ INVERSE Dimmer curve SQUARE AUTO/FAST/MEDIUM/ Dimmer speed (step DIMMER SPEED SLOW response) 600HZ/1200HZ/2000 PWM (pulse-width HZ/4000HZ/6000HZ/ LED FREQUENCY modulation) 25KHZ/50KHz LANGUAGE E/简/繁...
  • Page 61 CHANNEL PAN ... PAN = XXX ... DMX indicator VALUE ERROR PAN, TILT ... Error channels MESSAGE Model number and FIXTURE MODEL xxxxxxxxxxxx brand RDM UID RDM UID Software version of SOFTWARE 1U01 V1.0.00... VERSION each IC Reset all motors PAN&TILT Reset only PAN/TILT...
  • Page 62 Connect Address DMX starting address setting With this function, you can adjust the desired DMX starting address via the Control Board. • Select “Address“ by pressing Up or Down. • Press Enter to confirm; the display shows “Fixture”. • Press Up or Down to select “Pixels“ or “Fixture”. •...
  • Page 63 Unlinking the transmitter Follow the procedure below to unlink the transmitter from all receivers connected with the device. • Select “Wireless” by pressing Up or Down, press the Enter-button to confirm. • Select “TX Unlink” by pressing Up or Down. Press the Enter-button to confirm, and activate “ON”. Press the Enter-button to confirm.
  • Page 64 Select dimmer curve With this function, you can select the dimmer curve. • Select "Dimmer Curve" by pressing Up or Down. • Press Enter to confirm; the display shows “Linear”. • Press Up or Down to select “Linear“, “S-Curve“, “Square Law“ or “Inverse Square Law“. •...
  • Page 65 Movement PAN Reverse With this function, you can reverse the PAN-movement. TILT Reverse With this function, you can reverse the TILT-movement. Automatic PAN/TILT correction (Feedback) With this function, you can correct the PAN/TILT movement to the programmed position. Adjust PAN/TILT speed With this function, you can define the PAN/TILT speed.
  • Page 66 Partial current hours / temporary operating hours device since last reset With this function, you can read out the temporary running time of the device from the last reset. The display shows “XXXX”, “X“ stands for the number of hours. To reset the temporary running time, press the ↓...
  • Page 67 Software version With this function, you can read out the software version of each IC. • Select “Software ver.” by pressing Up or Down. • Press the Enter-button, the display shows e.g. “1U01 VX.X.XX”, “X.X.XX“ stands for the version number. Service Reset With this function, you can reset the device via the Control Board.
  • Page 68 Excursion: A Master unit can send up to 3 different data groups to the Slave units, i.e. a Master unit can start 3 different Slave units, which run 3 different programs. The Master unit sends the 3 program parts in a continuous loop. The Slave unit receives data from the Master unit according to the group which the Slave unit was assigned to.

  • Page 69: Error Messages

    Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15 Chase Part 1 is Program 2; Chase Part 2 is Program 4; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will first make a reset.

  • Page 70: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 71: Tecnical Specifications

    TECNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 210 W IP classification: IP20 Mains input via IP T-Con (M) mounting version, Power connection: power supply cord with safety plug Power output: IP T-Con (F) mounting version Device fuse: 5 x 20 mm, T 2 A Fuse replaceable Lamp type: LED lamp...

  • Page 72: Accessories

    Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H FUTURELIGHT WDR USB Wireless DMX Receiver No. 51834034 EUROLITE QuickDMX USB Wireless Transmitter/Receiver No.
