Sprawdzenie błędu stożka
Sprawdzenie to wykonaj po wykonaniu kalibracji płaszczyzny poziomej.
1. Ustaw laser pośrodku między odległymi od siebie o 30 m ścianami. Ustaw instrument w
kierunku X lub Y.
2. Zaznacz na obydwu ścianach położenie wiązki lasera.
3. Wyłącz instrument i przesuń go w pobliże jednej ze ścian (1 do 2 m). Nie zmieniaj
orientacji osi. Włącz instrument.
4. Ponownie zaznacz na ścianach położenie wiązki lasera.
5. Pomierz odległość pomiędzy znacznikami na ścianach.
6. Jeśli różnica odległości jest mniejsza niż 3 mm, można przyjąć że błąd ten nie występuje.
Uwaga! Jeśli błąd przekracza 3 mm, należy skontaktować się z serwisem.

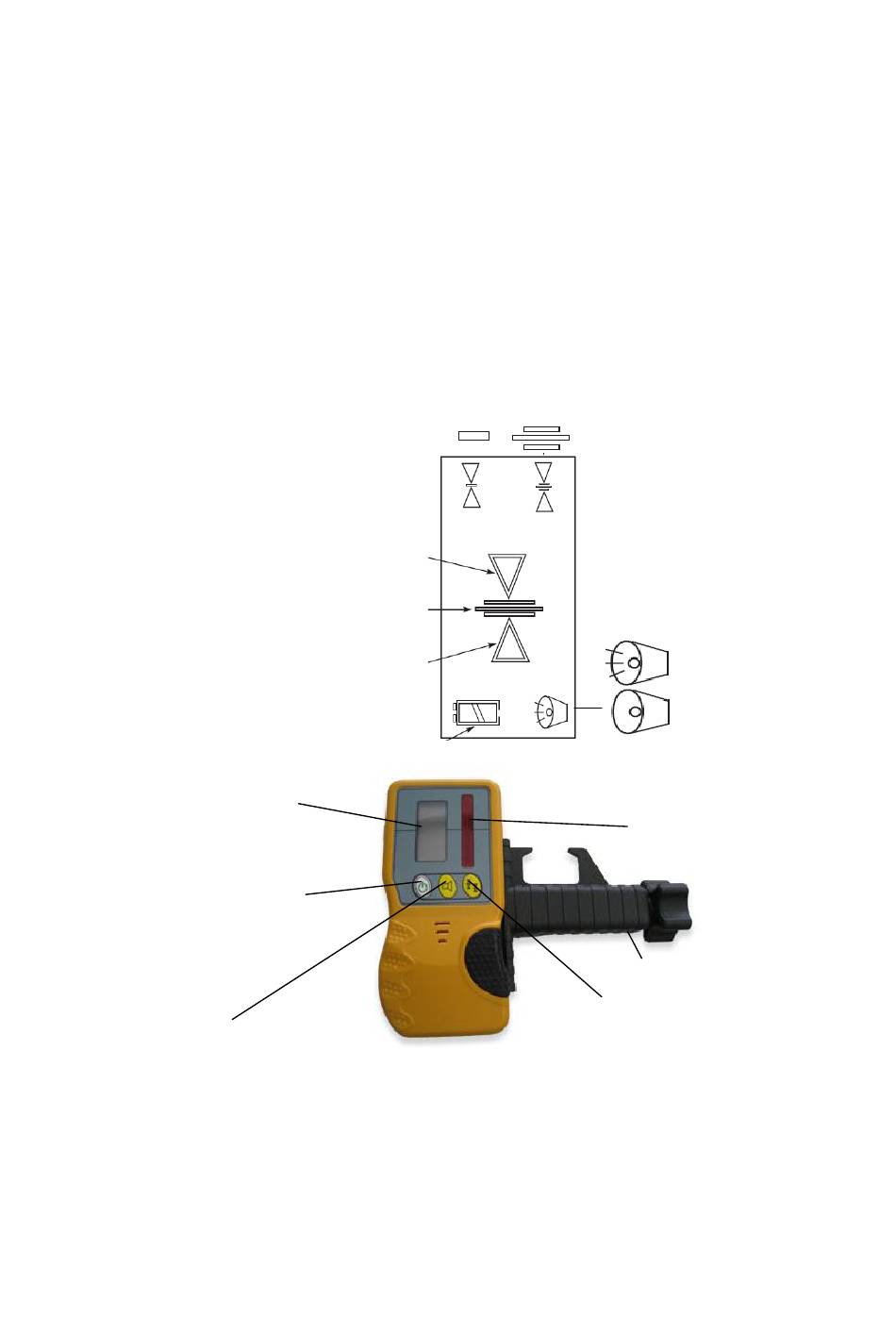

CZUJNIK LASEROWY
Wyświetlacz LCD
sygnał laserowy znajduje się poniżej
- słyszalny będzie dźwięk
Jesteś na właściwej pozycji
- słyszalny będzie ciągły dźwięk
sygnał laserowy znajduje się powyżej
- słyszalny będzie dźwięk
Panel czujnika
Wyświetlacz LCD
Włącznik zasilania
Sygnalizacja dźwiękowa
Za wysoko,
(obniż czujnik)
wysokiej częstotliwości
Za nisko,
wysokiej częstotliwości
rozładowane baterie
Tryb precyzyjny Tryb zgrubny
17
sygnał: włączony / wyłączony
odbiornik sygnałów
laserowych
uchwyt (na łatę laserową)
Tryby pracy czujnika
