Page 1

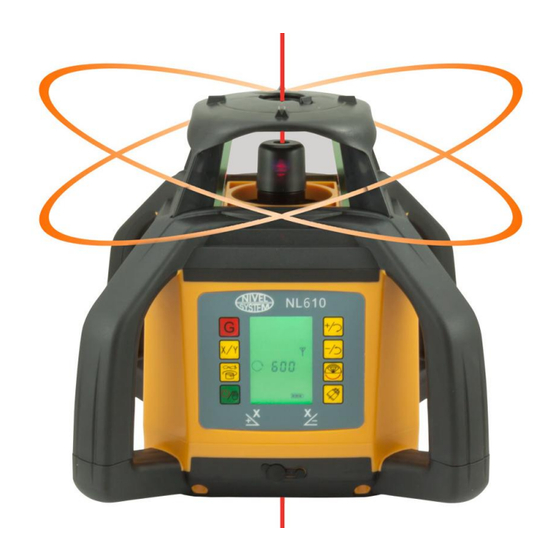

Rotation Laser NL610, NL610G Thank you for purchasing a Nivel System NL610 / NL610G laser level. To best use the purchased instrument, please read the instructions carefully and put in a convenient spot so that in the future you will be able to use it.
Page 2
WARNING: The device contains a rechargeable nickel-hydrogen batteries which must be recycled and should be disposed in accordance with the requirements (WEEE-Reg .: DE23874031)
Page 3
(laser line - point up and down). The device can also "draw" a laser line (scan function) – thanks to it it's possible to stop the beam at a given distance. NL610 / NL610G models can be controlled from the device control panel or remotely, with remote control.
Page 4
Protect your eyes from damage. Never look into the laser beam Risk of fire and electric shock. Never use a wet battery. The possibility of explosion. Never use a laser level near flammable gases and liquids. A short-circuit may cause a fire. Pay attention to not to short-circuit the battery while storing the device.
If it's necessary to replace the battery - battery compartment should be unscrewed. Replacement batteries can be purchased from an authorized distributor. Use lasers NL610 / NL610G with care, protect from moisture. Never put a wet instrument to the transport box (wait until dry).
Page 6
(clockwise or counter-clockwise). The inclination of laser plane NL610/610G allows you to incline the laser plane in one or two directions Press 4 button which will go into a mode of enter the inclinations Press 3 to enable selection of the axis along which surface will be tilted (X or Y).
10 cm). Working with the vertical plane NL610/ NL610G can set horizontal or vertical beam. If you work with a vertical laser beam you must set the laser level as in the picture beside. After switching on the laser level the device will level by itself –...
Page 8
Changing the channel in laser level: • Turn the laser level. • Hold the X / Y for about 5 seconds. You will see the blinking icons: antenna and channel number. • Change the channel number using the + or - on the same as the one set the remote control.
Page 9
Checking the laser level You should regularly check the following parameters of the laser level setting a horizontal plane cone error setting a vertical plane Checking and calibration of the horizontal and vertical planes is simple and in most cases can be done by the user.
Page 10
LCD display laser signal receiver ON/OFF button bracket working mode of a sensor buzzer Nivel System RD500 DIGITAL, RD500G DIGITAL Specification -Detecting Range: 300m -Unit of display: mm, inch, inch(fraction), cm -Segments of indicator: 5+5 -3 x Accuracy of detecting -±1mm...
Page 11
-Detecting sensor range:125mm -Indication of laser signal: -Two LCD back and front -With buzzer and audio indication, three audios of buzzer, louder-normal-no sound. Detector is switched with louder sound. -With LED indication. -Power supply: 4 x AA batteries. - Battery life: 40hours. -Automatic switch off: 15mins without operation nor receiving.
Page 12
Other Features: Magnet Receiving window Level vial Detecting Accuracy indicator: -Upper LED(red) lights indicate laser locates upper the leveled line -Middle LED(Green)lights indicate laser locates at the leveled line. -Lower LED(Yellow)lights indicate laser locates lower the leveled line Level mark Keypad: : SWITCH ON/OFF.
Court with jurisdiction over the Warrantor’s registered office. 5. When the warranty services provided by the service centre are needed, please do not hesitate to contact your seller or a Nivel System service centre directly (e-mail: serwis@tpi.com.pl, tel.: +48 22 632 91 40)
Page 15
NL610/NL610G technical specification Laser red beam (NL610), green beam (NL610G) Light source laser diode, class II 635 nm (NL610), 515 nm (NL610G), <1mW ±0,8mm/10m Accuracy ±1mm/1,5m Accuracy of laser plummet ±5° Self-leveling range ±10% (digital) Inclination (X and Y axis)
Page 16
Nivel System – service, support TPI Sp. z o.o., Bartycka 22, 00-760 Warsaw, Poland +48 22 651 03 06, +48 22 651 03 09, tpi@tpi.com.pl www.nivelsystem.com...
Page 17
Niwelator laserowy NL610, NL610G Dziękujemy za zakupienie niwelatora laserowego firmy Nivel System model NL610/NL610G Aby móc jak najlepiej wykorzystać zakupiony instrument, prosimy uważnie przeczytać instrukcję i położyć w dogodnym miejscu, żeby w przyszłości móc z niej skorzystać.
Page 18
UWAGA: Urządzenie zawiera baterie niklowo-wodorowe, baterie te muszą być poddane recyklingowi lub powinny być utylizowane zgodnie z wymogami (WEEE-Reg.: DE23874031)
Page 19
(laser liniowy - punkt do góry i punkt do dołu). Za pomocą laserów możliwe jest także „rysowanie” linii laserem (funkcja skanowania) - dzięki czemu możliwe jest zatrzymanie wiązki na danym odcinku. Model NL610/610G może być sterowany zarówno z panela kontrolnego urządzenia jak i zdalnie, z pilota.
„własną rękę”. Istnieje ryzyko powstania pożaru, porażenia prądem lub obrażeń podczas samodzielnego wykonywania napraw. Naprawy mogą być wykonywane tylko przez serwis Nivel System lub jego autoryzowanych przedstawicieli. Wiązka lasera może być niebezpieczna dla wzroku człowieka przy nieprawidłowej obsłudze.
Ładowanie sygnalizowane jest zapaleniem się diody na zasilaczu. Kiedy dioda zapali się na zielono, ładowanie zostaje zakończone.. Jeżeli jest potrzeba wymiany akumulatorków - komora akumulatorków powinna być rozkręcona. Używaj niwelatorów NL610/610G z odpowiednią ostrożnością, chroń od zawilgocenia. Nigdy nie wkładaj mokrego instrumentu do kufra transportowego (zaczekaj aż obeschnie). PANEL STEROWANIA Opis przycisków i funkcji:...
Page 22
2) Dostosowanie szybkości obrotów głowicy - dostępne szybkości wirowania głowicy: 0-60-120-300-600 obr/min. Każdorazowe przyciśnięcie spowoduje przestawienie prędkości wirowania. W przypadku pracy mniejszych odległościach, pomiary klasyczne - wybieramy 300 obr/min. W przypadku pracy na dużych odległościach i przy współpracy z systemami sterowania maszyn, należy wybrać 600 obr/min. Należy pamiętać, że Im szybsze obroty głowicy, tym większe zużycie energii 3) Wybór osi spadku (X, Y) - użyj przycisku aby wybrać...
Pochylenie powierzchni laserowej NL610/610G umożliwia pochylanie powierzchni w jednym lub w obu kierunkach. Naciśnij przycisk 4 co spowoduje przejście urządzenia w tryb nadawania spadków. Naciśnij przycisk 3 co umożliwi wybór osi, wzdłuż której będzie pochylana powierzchnia (X lub Aby ustawić spadek w osi X, naciśnij odpowiednio przyciski 7 (wartości dodatnie) lub 8 (wartości ujemne) - każdorazowe przyciśnięcie spowoduje pochylanie się...
Page 24
Starowanie pilotem Funkcje niwelatora NL610 / NL610G mogą być sterowane zdalnie, za pomocą pilota. Na panelu pilota znajdują się przyciski, które odpowiadają tym, zawartym na panelu frontowym niwelatora. Zasięg pilota wynosi ok 20 m (uzależniony jest od warunków panujących na placu budowy) Procedura zmiany kanału transmisji.
Page 25
SPRAWDZENIE Użytkownik powinien systematycznie sprawdzać następujące parametry pracy niwelatora ustawienie płaszczyzny poziomej błąd stożka ustawienie płaszczyzny pionowej Sprawdzenie i kalibracja płaszczyzny poziomej i pionowej jest proste i w większości przypadków może być wykonana przez użytkownika. Sprawdzenie błędu stożka może być wykonane przez użytkownika, ale błąd ten może zostać...
Page 26
8. Zaznacz na kartce miejsce położenia promienia lasera. Pomierz odległość między znacznikami. 9. Jeśli różnica odległości jest mniejsza niż 3 mm kalibracja nie jest konieczna. CZUJNIKI LASEROWE Nivel System RD100 Wyświetlacz Tryb precyzyjny Tryb zgrubny Za wysoko, sygnał laserowy znajduje się poniżej (obniż...
Page 27
Nivel System RD500 Digital Zasięg pracy 300m Wyświetlane jednostki pracy mm, cm, cale, stopy Segmenty nawigacji Tryby dokładności pracy ±1mm, ±5mm, ±10mm Zakres wskazań czujnika ±45mm Zakres odbioru wiązki laserowej 125mm Pozostałe funkcje dwa wyświetlacze (przód/tył) sygnalizator dźwiękowy (3 sygnały) sygnalizator LED (dół, poziom,...
Page 28
Opis obudowy magnes wstęga odbioru wiązki laserowej libelka Wskaźnik poziomu LED Górny wskaźnik LED (czerwony) - wiązka laserowa znajduje się powyżej centralnego poziomu Środkowy wskaźnik LED (zielony) - wiązka laserowa znajduje się w znacznik centralnym położeniu poziomu Dolny wskaźnik LED (żółty) - wiązka laserowa znajduje się...
W przypadku potrzeby skorzystania z usług serwisu gwarancyjnego prosimy o kontakt ze sprzedawcą lub bezpośrednio z serwisem Nivel System (e-mail: serwis@tpi.com.pl, tel.: +48 22 632 91 40) EC - DEKLARACJA ZGODNOŚCI Deklarujemy, że modele NL610, NL610G są zgodne z: EN 60825-1: 2007...
Page 31
Specyfikacja NL610/NL610G wiązka czerwona (NL610), wiązka zielona (NL610G) Laser Źródło światła 515 nm (NL610G), 635 nm (NL610) , <1mW Dokładność ±0,8mm/10m Dokładność pionownika ±1mm/1,5m 5szybkie poziomowanie - elektroniczny sensor) Zakres samo-poziomowania 10% (cyfrowo) Wyznaczanie spadków (oś X i Y) Zasięg pracy (średnica) 700 m (z czujnikiem) Prędkość...
Page 32
Nivel System – serwis i wsparcie TPI Sp. z o.o., ul. Bartycka 22, 00-760 Warszawa, Polska +48 22 651 03 06, +48 22 651 03 09, tpi@tpi.com.pl www.nivelsystem.com...
