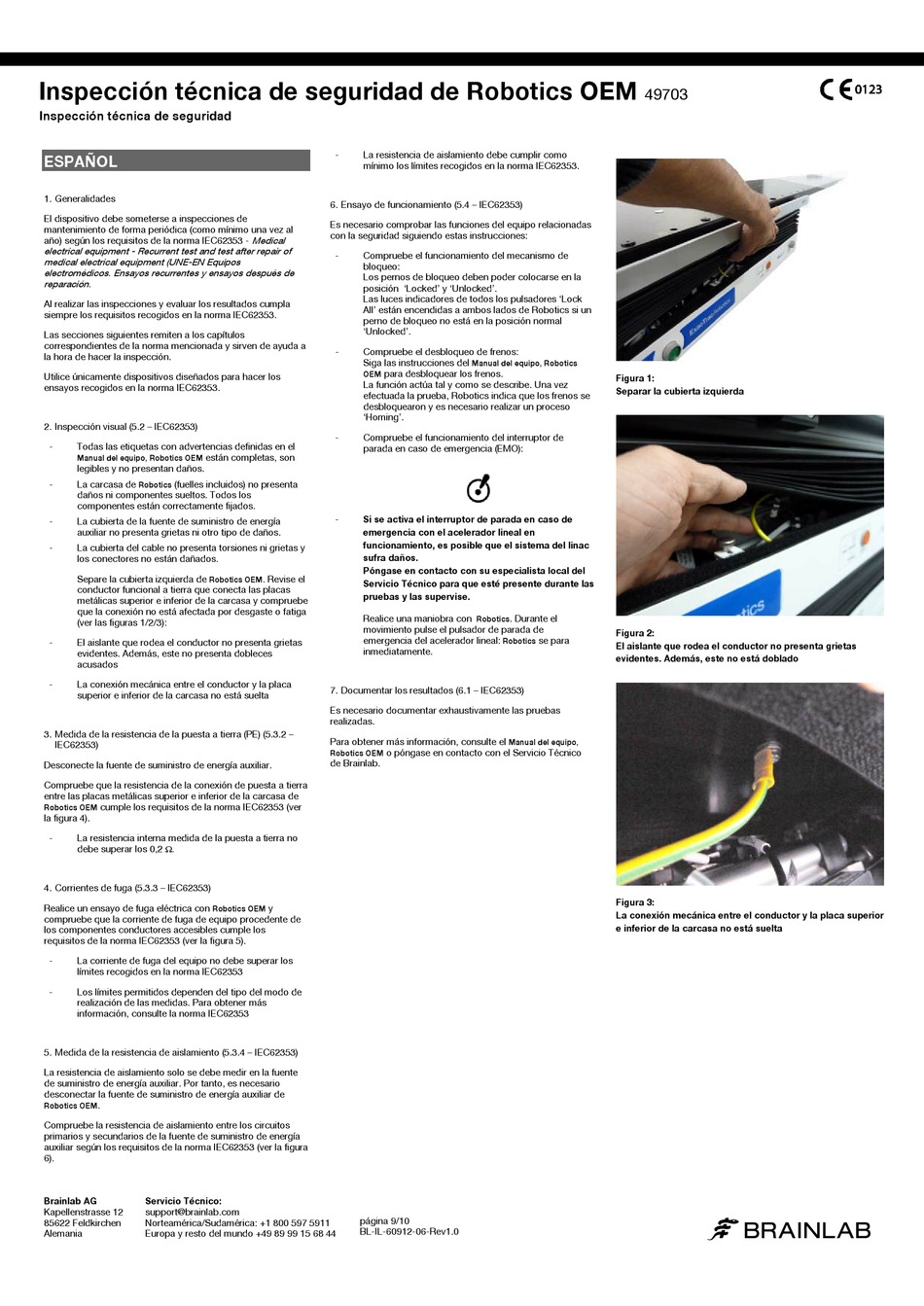

Inspección técnica de seguridad de Robotics OEM
Inspección técnica de seguridad
ESPAÑOL
1. Generalidades
El dispositivo debe someterse a inspecciones de
mantenimiento de forma periódica (como mínimo una vez al
año) según los requisitos de la norma IEC62353 -
electrical equipment - Recurrent test and test after repair of
medical electrical equipment (UNE-EN Equipos
electromédicos. Ensayos recurrentes y ensayos después de
reparación
.
Al realizar las inspecciones y evaluar los resultados cumpla
siempre los requisitos recogidos en la norma IEC62353.
Las secciones siguientes remiten a los capítulos
correspondientes de la norma mencionada y sirven de ayuda a
la hora de hacer la inspección.
Utilice únicamente dispositivos diseñados para hacer los
ensayos recogidos en la norma IEC62353.
2. Inspección visual (5.2 – IEC62353)
- Todas las etiquetas con advertencias definidas en el
están completas, son
Manual del equipo, Robotics OEM
legibles y no presentan daños.
- La carcasa de (fuelles incluidos) no presenta
Robotics
daños ni componentes sueltos. Todos los
componentes están correctamente fijados.
- La cubierta de la fuente de suministro de energía
auxiliar no presenta grietas ni otro tipo de daños.
- La cubierta del cable no presenta torsiones ni grietas y
los conectores no están dañados.
Separe la cubierta izquierda de
Robotics OEM
conductor funcional a tierra que conecta las placas
metálicas superior e inferior de la carcasa y compruebe
que la conexión no está afectada por desgaste o fatiga
(ver las figuras 1/2/3):
- El aislante que rodea el conductor no presenta grietas
evidentes. Además, este no presenta dobleces
acusados
- La conexión mecánica entre el conductor y la placa
superior e inferior de la carcasa no está suelta
3. Medida de la resistencia de la puesta a tierra (PE) (5.3.2 –
IEC62353)
Desconecte la fuente de suministro de energía auxiliar.
Compruebe que la resistencia de la conexión de puesta a tierra
entre las placas metálicas superior e inferior de la carcasa de
cumple los requisitos de la norma IEC62353 (ver
Robotics OEM
la figura 4).
- La resistencia interna medida de la puesta a tierra no
debe superar los 0,2 Ω.
4. Corrientes de fuga (5.3.3 – IEC62353)
Realice un ensayo de fuga eléctrica con
Robotics OEM
compruebe que la corriente de fuga de equipo procedente de
los componentes conductores accesibles cumple los
requisitos de la norma IEC62353 (ver la figura 5).
- La corriente de fuga del equipo no debe superar los
límites recogidos en la norma IEC62353
- Los límites permitidos dependen del tipo del modo de
realización de las medidas. Para obtener más
información, consulte la norma IEC62353
5. Medida de la resistencia de aislamiento (5.3.4 – IEC62353)
La resistencia de aislamiento solo se debe medir en la fuente
de suministro de energía auxiliar. Por tanto, es necesario
desconectar la fuente de suministro de energía auxiliar de
.
Robotics OEM
Compruebe la resistencia de aislamiento entre los circuitos
primarios y secundarios de la fuente de suministro de energía
auxiliar según los requisitos de la norma IEC62353 (ver la figura
6).
Brainlab AG Servicio Técnico:
Kapellenstrasse 12 support@brainlab.com
85622 Feldkirchen Norteamérica/Sudamérica: +1 800 597 5911
Alemania Europa y resto del mundo +49 89 99 15 68 44
- La resistencia de aislamiento debe cumplir como
mínimo los límites recogidos en la norma IEC62353.
6. Ensayo de funcionamiento (5.4 – IEC62353)
Es necesario comprobar las funciones del equipo relacionadas
con la seguridad siguiendo estas instrucciones:
Medical
- Compruebe el funcionamiento del mecanismo de
bloqueo:
Los pernos de bloqueo deben poder colocarse en la
posición 'Locked' y 'Unlocked'.
Las luces indicadores de todos los pulsadores 'Lock
All' están encendidas a ambos lados de Robotics si un
perno de bloqueo no está en la posición normal
'Unlocked'.
- Compruebe el desbloqueo de frenos:
Siga las instrucciones del
para desbloquear los frenos.
OEM
La función actúa tal y como se describe. Una vez
efectuada la prueba, Robotics indica que los frenos se
desbloquearon y es necesario realizar un proceso
'Homing'.
- Compruebe el funcionamiento del interruptor de
parada en caso de emergencia (EMO):
- Si se activa el interruptor de parada en caso de
emergencia con el acelerador lineal en
funcionamiento, es posible que el sistema del linac
sufra daños.
Póngase en contacto con su especialista local del
. Revise el
Servicio Técnico para que esté presente durante las
pruebas y las supervise.
Realice una maniobra con
movimiento pulse el pulsador de parada de
emergencia del acelerador lineal:
inmediatamente.
7. Documentar los resultados (6.1 – IEC62353)
Es necesario documentar exhaustivamente las pruebas
realizadas.
Para obtener más información, consulte el
o póngase en contacto con el Servicio Técnico
Robotics OEM
de Brainlab.
y
página 9/10
BL-IL-60912-06-Rev1.0
49703
Manual del equipo, Robotics
Figura 1:
Separar la cubierta izquierda
. Durante el
Robotics
Figura 2:
se para
Robotics
El aislante que rodea el conductor no presenta grietas
evidentes. Además, este no está doblado
Manual del equipo,
Figura 3:
La conexión mecánica entre el conductor y la placa superior
e inferior de la carcasa no está suelta
