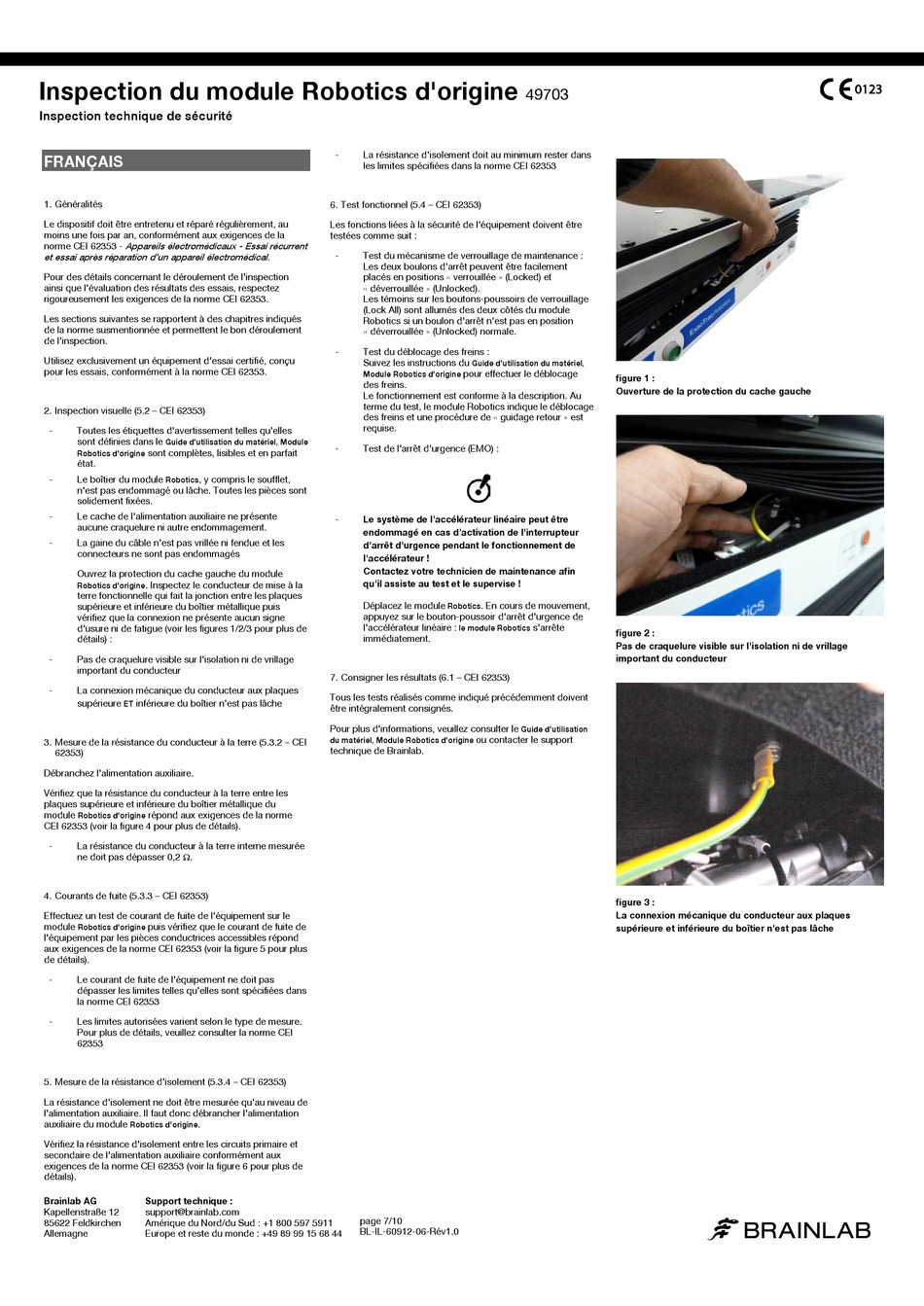

Inspection du module Robotics d'origine
Inspection technique de sécurité
FRANÇAIS
1. Généralités
Le dispositif doit être entretenu et réparé régulièrement, au
moins une fois par an, conformément aux exigences de la
norme CEI 62353 - Appareils électromédicaux - Essai récurrent
et essai après réparation d'un appareil électromédical
Pour des détails concernant le déroulement de l'inspection
ainsi que l'évaluation des résultats des essais, respectez
rigoureusement les exigences de la norme CEI 62353.
Les sections suivantes se rapportent à des chapitres indiqués
de la norme susmentionnée et permettent le bon déroulement
de l'inspection.
Utilisez exclusivement un équipement d'essai certifié, conçu
pour les essais, conformément à la norme CEI 62353.
2. Inspection visuelle (5.2 – CEI 62353)
- Toutes les étiquettes d'avertissement telles qu'elles
sont définies dans le
Guide d'utilisation du matériel, Module
sont complètes, lisibles et en parfait
Robotics d'origine
état.
- Le boîtier du module , y compris le soufflet,
Robotics
n'est pas endommagé ou lâche. Toutes les pièces sont
solidement fixées.
- Le cache de l'alimentation auxiliaire ne présente
aucune craquelure ni autre endommagement.
- La gaine du câble n'est pas vrillée ni fendue et les
connecteurs ne sont pas endommagés
Ouvrez la protection du cache gauche du module
. Inspectez le conducteur de mise à la
Robotics d'origine
terre fonctionnelle qui fait la jonction entre les plaques
supérieure et inférieure du boîtier métallique puis
vérifiez que la connexion ne présente aucun signe
d'usure ni de fatigue (voir les figures 1/2/3 pour plus de
détails) :
- Pas de craquelure visible sur l'isolation ni de vrillage
important du conducteur
- La connexion mécanique du conducteur aux plaques
supérieure inférieure du boîtier n'est pas lâche
ET
3. Mesure de la résistance du conducteur à la terre (5.3.2 – CEI
62353)
Débranchez l'alimentation auxiliaire.
Vérifiez que la résistance du conducteur à la terre entre les
plaques supérieure et inférieure du boîtier métallique du
module répond aux exigences de la norme
Robotics d'origine
CEI 62353 (voir la figure 4 pour plus de détails).
- La résistance du conducteur à la terre interne mesurée
ne doit pas dépasser 0,2 Ω.
4. Courants de fuite (5.3.3 – CEI 62353)
Effectuez un test de courant de fuite de l'équipement sur le
module puis vérifiez que le courant de fuite de
Robotics d'origine
l'équipement par les pièces conductrices accessibles répond
aux exigences de la norme CEI 62353 (voir la figure 5 pour plus
de détails).
- Le courant de fuite de l'équipement ne doit pas
dépasser les limites telles qu'elles sont spécifiées dans
la norme CEI 62353
- Les limites autorisées varient selon le type de mesure.
Pour plus de détails, veuillez consulter la norme CEI
62353
5. Mesure de la résistance d'isolement (5.3.4 – CEI 62353)
La résistance d'isolement ne doit être mesurée qu'au niveau de
l'alimentation auxiliaire. Il faut donc débrancher l'alimentation
auxiliaire du module .
Robotics d'origine
Vérifiez la résistance d'isolement entre les circuits primaire et
secondaire de l'alimentation auxiliaire conformément aux
exigences de la norme CEI 62353 (voir la figure 6 pour plus de
détails).
Brainlab AG Support technique :
Kapellenstraße 12 support@brainlab.com
85622 Feldkirchen Amérique du Nord/du Sud : +1 800 597 5911
Allemagne Europe et reste du monde : +49 89 99 15 68 44
- La résistance d'isolement doit au minimum rester dans
les limites spécifiées dans la norme CEI 62353
6. Test fonctionnel (5.4 – CEI 62353)
Les fonctions liées à la sécurité de l'équipement doivent être
testées comme suit :
- Test du mécanisme de verrouillage de maintenance :
.
Les deux boulons d'arrêt peuvent être facilement
placés en positions « verrouillée » (Locked) et
« déverrouillée » (Unlocked).
Les témoins sur les boutons-poussoirs de verrouillage
(Lock All) sont allumés des deux côtés du module
Robotics si un boulon d'arrêt n'est pas en position
« déverrouillée » (Unlocked) normale.
- Test du déblocage des freins :
Suivez les instructions du
Module Robotics d'origine
des freins.
Le fonctionnement est conforme à la description. Au
terme du test, le module Robotics indique le déblocage
des freins et une procédure de « guidage retour » est
requise.
- Test de l'arrêt d'urgence (EMO) :
- Le système de l'accélérateur linéaire peut être
endommagé en cas d'activation de l'interrupteur
d'arrêt d'urgence pendant le fonctionnement de
l'accélérateur !
Contactez votre technicien de maintenance afin
qu'il assiste au test et le supervise !
Déplacez le module
appuyez sur le bouton-poussoir d'arrêt d'urgence de
l'accélérateur linéaire :
immédiatement.
7. Consigner les résultats (6.1 – CEI 62353)
Tous les tests réalisés comme indiqué précédemment doivent
être intégralement consignés.
Pour plus d'informations, veuillez consulter le
du matériel, Module Robotics d'origine
technique de Brainlab.
page 7/10
BL-IL-60912-06-Rév1.0
49703
Guide d'utilisation du matériel,
pour effectuer le déblocage
figure 1 :
Ouverture de la protection du cache gauche
. En cours de mouvement,
Robotics
s'arrête
le module Robotics
figure 2 :
Pas de craquelure visible sur l'isolation ni de vrillage
important du conducteur
Guide d'utilisation
ou contacter le support
figure 3 :
La connexion mécanique du conducteur aux plaques
supérieure et inférieure du boîtier n'est pas lâche
