STI Robotics OEM
Ispezione tecnica di sicurezza

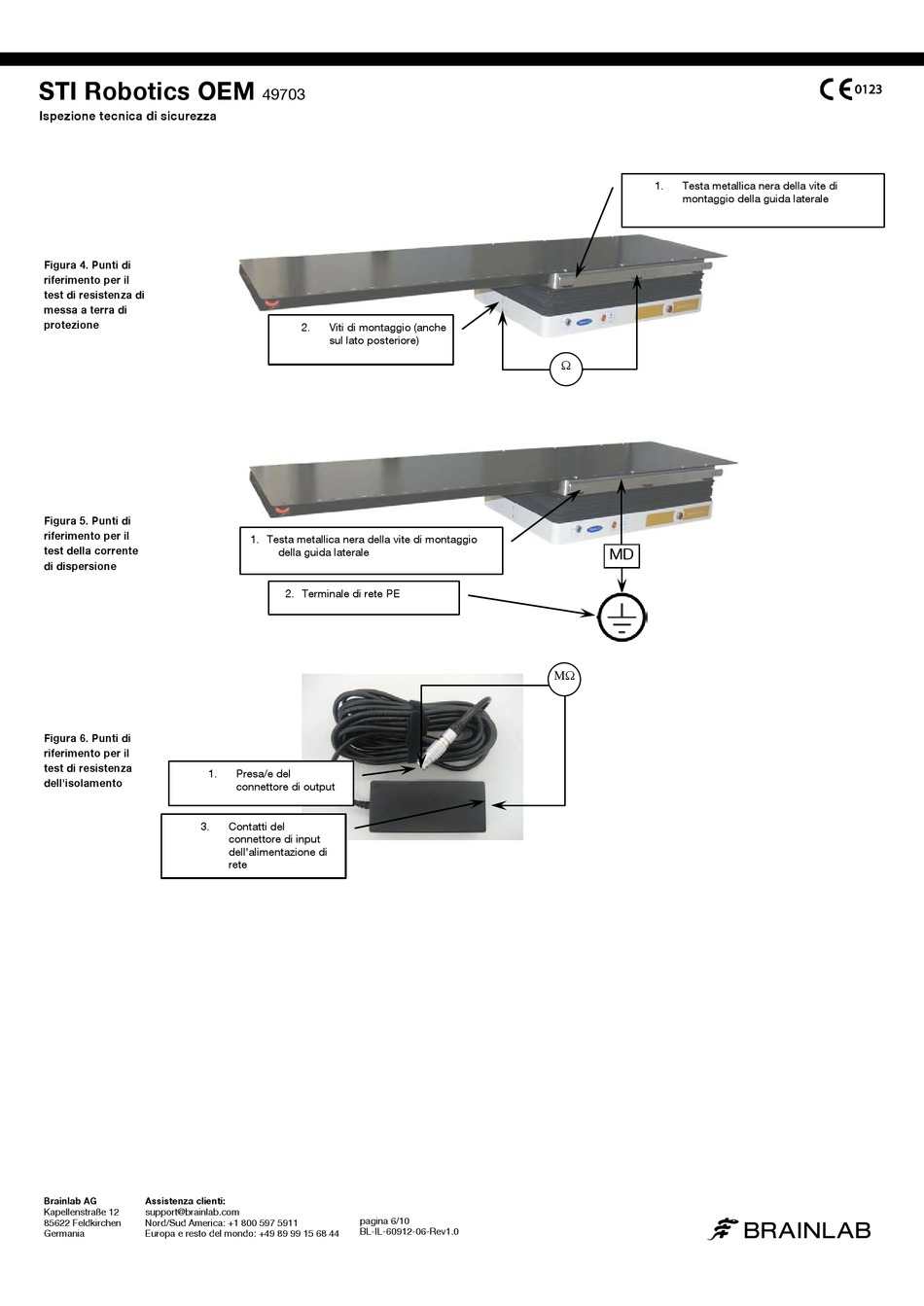

Figura 4. Punti di
riferimento per il
test di resistenza di
messa a terra di
protezione
Figura 5. Punti di
riferimento per il
test della corrente
di dispersione
Figura 6. Punti di
riferimento per il
test di resistenza
1.
dell'isolamento
3.
Brainlab AG Assistenza clienti:
Kapellenstraße 12 support@brainlab.com
85622 Feldkirchen Nord/Sud America: +1 800 597 5911
Germania Europa e resto del mondo: +49 89 99 15 68 44
49703
2. Viti di montaggio (anche
sul lato posteriore)
1. Testa metallica nera della vite di montaggio
della guida laterale
2. Terminale di rete PE
Presa/e del
connettore di output
Contatti del
connettore di input
dell'alimentazione di
rete
pagina 6/10
BL-IL-60912-06-Rev1.0
Ω
v
MD
MΩ
1. Testa metallica nera della vite di
montaggio della guida laterale
a
