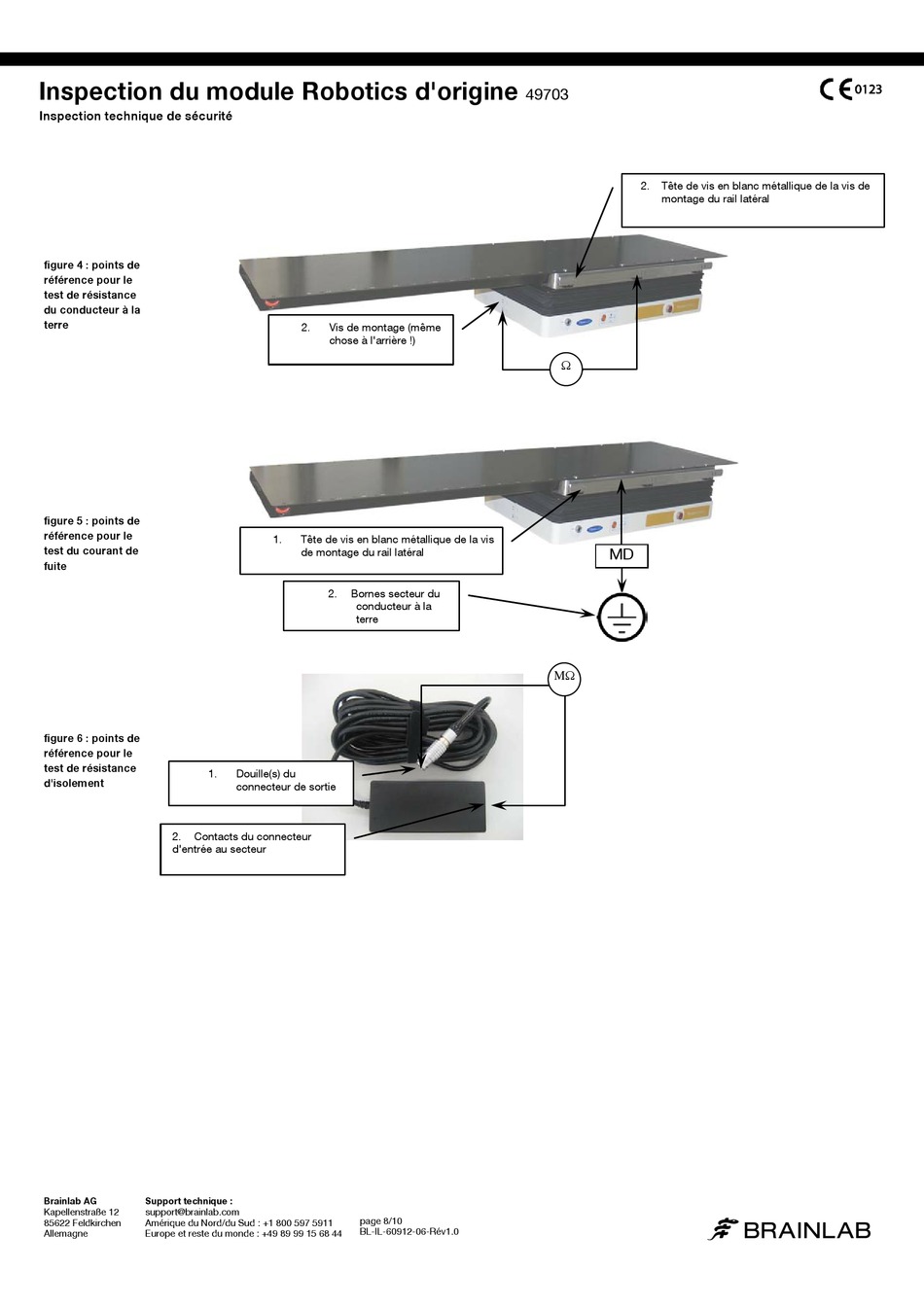

Inspection du module Robotics d'origine
Inspection technique de sécurité
figure 4 : points de
référence pour le
test de résistance
du conducteur à la
terre
figure 5 : points de
référence pour le
test du courant de
fuite
figure 6 : points de
référence pour le
test de résistance
1.
d'isolement
2. Contacts du connecteur
d'entrée au secteur
Brainlab AG Support technique :
Kapellenstraße 12 support@brainlab.com
85622 Feldkirchen Amérique du Nord/du Sud : +1 800 597 5911
Allemagne Europe et reste du monde : +49 89 99 15 68 44
2. Vis de montage (même
chose à l'arrière !)
1. Tête de vis en blanc métallique de la vis
de montage du rail latéral
2. Bornes secteur du
conducteur à la
terre
Douille(s) du
connecteur de sortie
page 8/10
BL-IL-60912-06-Rév1.0
49703
2.
Ω
v
MD
MΩ
Tête de vis en blanc métallique de la vis de
montage du rail latéral
a
