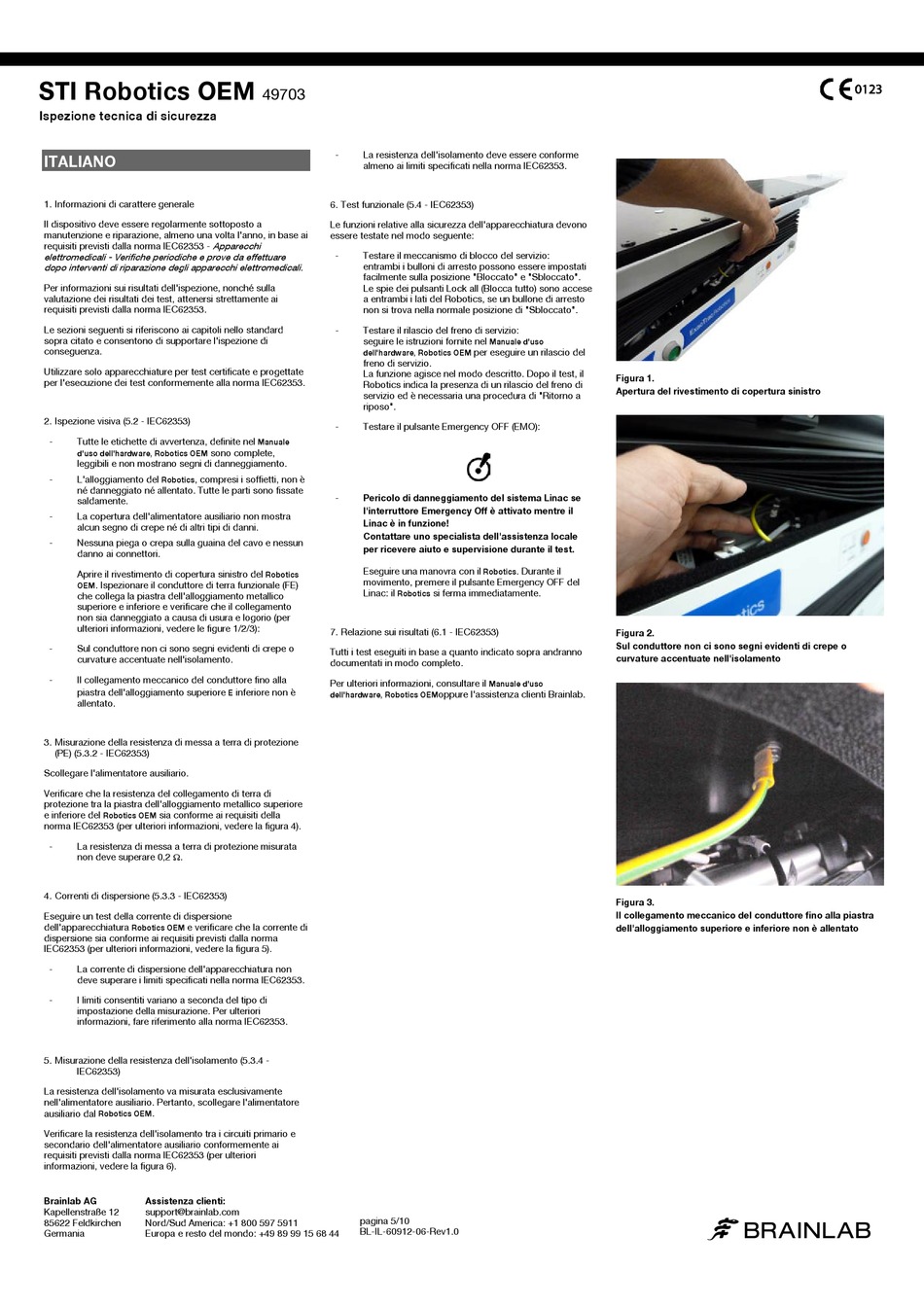

Brainlab STI Robotics OEM Quick Start Manual page 5

STI Robotics OEM
Ispezione tecnica di sicurezza
ITALIANO
1. Informazioni di carattere generale
Il dispositivo deve essere regolarmente sottoposto a
manutenzione e riparazione, almeno una volta l'anno, in base ai
requisiti previsti dalla norma IEC62353 - Apparecchi
elettromedicali - Verifiche periodiche e prove da effettuare
dopo interventi di riparazione degli apparecchi elettromedicali
Per informazioni sui risultati dell'ispezione, nonché sulla
valutazione dei risultati dei test, attenersi strettamente ai
requisiti previsti dalla norma IEC62353.
Le sezioni seguenti si riferiscono ai capitoli nello standard
sopra citato e consentono di supportare l'ispezione di
conseguenza.
Utilizzare solo apparecchiature per test certificate e progettate
per l'esecuzione dei test conformemente alla norma IEC62353.
2. Ispezione visiva (5.2 - IEC62353)
- Tutte le etichette di avvertenza, definite nel
sono complete,
d'uso dell'hardware, Robotics OEM
leggibili e non mostrano segni di danneggiamento.
- L'alloggiamento del , compresi i soffietti, non è
Robotics
né danneggiato né allentato. Tutte le parti sono fissate
saldamente.
- La copertura dell'alimentatore ausiliario non mostra
alcun segno di crepe né di altri tipi di danni.
- Nessuna piega o crepa sulla guaina del cavo e nessun
danno ai connettori.
Aprire il rivestimento di copertura sinistro del
. Ispezionare il conduttore di terra funzionale (FE)
OEM
che collega la piastra dell'alloggiamento metallico
superiore e inferiore e verificare che il collegamento
non sia danneggiato a causa di usura e logorio (per
ulteriori informazioni, vedere le figure 1/2/3):
- Sul conduttore non ci sono segni evidenti di crepe o
curvature accentuate nell'isolamento.
- Il collegamento meccanico del conduttore fino alla
piastra dell'alloggiamento superiore
allentato.
3. Misurazione della resistenza di messa a terra di protezione
(PE) (5.3.2 - IEC62353)
Scollegare l'alimentatore ausiliario.
Verificare che la resistenza del collegamento di terra di
protezione tra la piastra dell'alloggiamento metallico superiore
e inferiore del sia conforme ai requisiti della
Robotics OEM
norma IEC62353 (per ulteriori informazioni, vedere la figura 4).
- La resistenza di messa a terra di protezione misurata
non deve superare 0,2 Ω.
4. Correnti di dispersione (5.3.3 - IEC62353)
Eseguire un test della corrente di dispersione
dell'apparecchiatura e verificare che la corrente di
Robotics OEM
dispersione sia conforme ai requisiti previsti dalla norma
IEC62353 (per ulteriori informazioni, vedere la figura 5).
- La corrente di dispersione dell'apparecchiatura non
deve superare i limiti specificati nella norma IEC62353.
- I limiti consentiti variano a seconda del tipo di
impostazione della misurazione. Per ulteriori
informazioni, fare riferimento alla norma IEC62353.
5. Misurazione della resistenza dell'isolamento (5.3.4 -
IEC62353)
La resistenza dell'isolamento va misurata esclusivamente
nell'alimentatore ausiliario. Pertanto, scollegare l'alimentatore
ausiliario dal .
Robotics OEM
Verificare la resistenza dell'isolamento tra i circuiti primario e
secondario dell'alimentatore ausiliario conformemente ai
requisiti previsti dalla norma IEC62353 (per ulteriori
informazioni, vedere la figura 6).
Brainlab AG Assistenza clienti:
Kapellenstraße 12 support@brainlab.com
85622 Feldkirchen Nord/Sud America: +1 800 597 5911
Germania Europa e resto del mondo: +49 89 99 15 68 44
49703
- La resistenza dell'isolamento deve essere conforme
almeno ai limiti specificati nella norma IEC62353.
6. Test funzionale (5.4 - IEC62353)
Le funzioni relative alla sicurezza dell'apparecchiatura devono
essere testate nel modo seguente:
- Testare il meccanismo di blocco del servizio:
entrambi i bulloni di arresto possono essere impostati
.
facilmente sulla posizione "Bloccato" e "Sbloccato".
Le spie dei pulsanti Lock all (Blocca tutto) sono accese
a entrambi i lati del Robotics, se un bullone di arresto
non si trova nella normale posizione di "Sbloccato".
- Testare il rilascio del freno di servizio:
seguire le istruzioni fornite nel
dell'hardware, Robotics OEM
freno di servizio.
La funzione agisce nel modo descritto. Dopo il test, il
Robotics indica la presenza di un rilascio del freno di
servizio ed è necessaria una procedura di "Ritorno a
riposo".
- Testare il pulsante Emergency OFF (EMO):
Manuale
- Pericolo di danneggiamento del sistema Linac se
l'interruttore Emergency Off è attivato mentre il
Linac è in funzione!
Contattare uno specialista dell'assistenza locale
per ricevere aiuto e supervisione durante il test.
Eseguire una manovra con il
Robotics
movimento, premere il pulsante Emergency OFF del
Linac: il
Robotics
7. Relazione sui risultati (6.1 - IEC62353)
Tutti i test eseguiti in base a quanto indicato sopra andranno
documentati in modo completo.
Per ulteriori informazioni, consultare il
inferiore non è
E
dell'hardware, Robotics OEM
pagina 5/10
BL-IL-60912-06-Rev1.0
Manuale d'uso
per eseguire un rilascio del
. Durante il
Robotics
si ferma immediatamente.
Manuale d'uso
oppure l'assistenza clienti Brainlab.
Figura 1.
Apertura del rivestimento di copertura sinistro
Figura 2.
Sul conduttore non ci sono segni evidenti di crepe o
curvature accentuate nell'isolamento
Figura 3.
Il collegamento meccanico del conduttore fino alla piastra
dell'alloggiamento superiore e inferiore non è allentato
a
