H-86, H-87, H-89
FOOT-OPERATED
IMPULSE SEALERS
Sealing Light
Transformer
Timer Setting
Knob
Sealer
Body
Sealing Press
Plate
Power Supply Cord
Standing Tube
Pedal Base
PAGE 1 OF 12
1-800-295-5510
uline.com
Fuse
Power
Holder
Switch
Adjustable
Tension Rod
Foot
Pedal

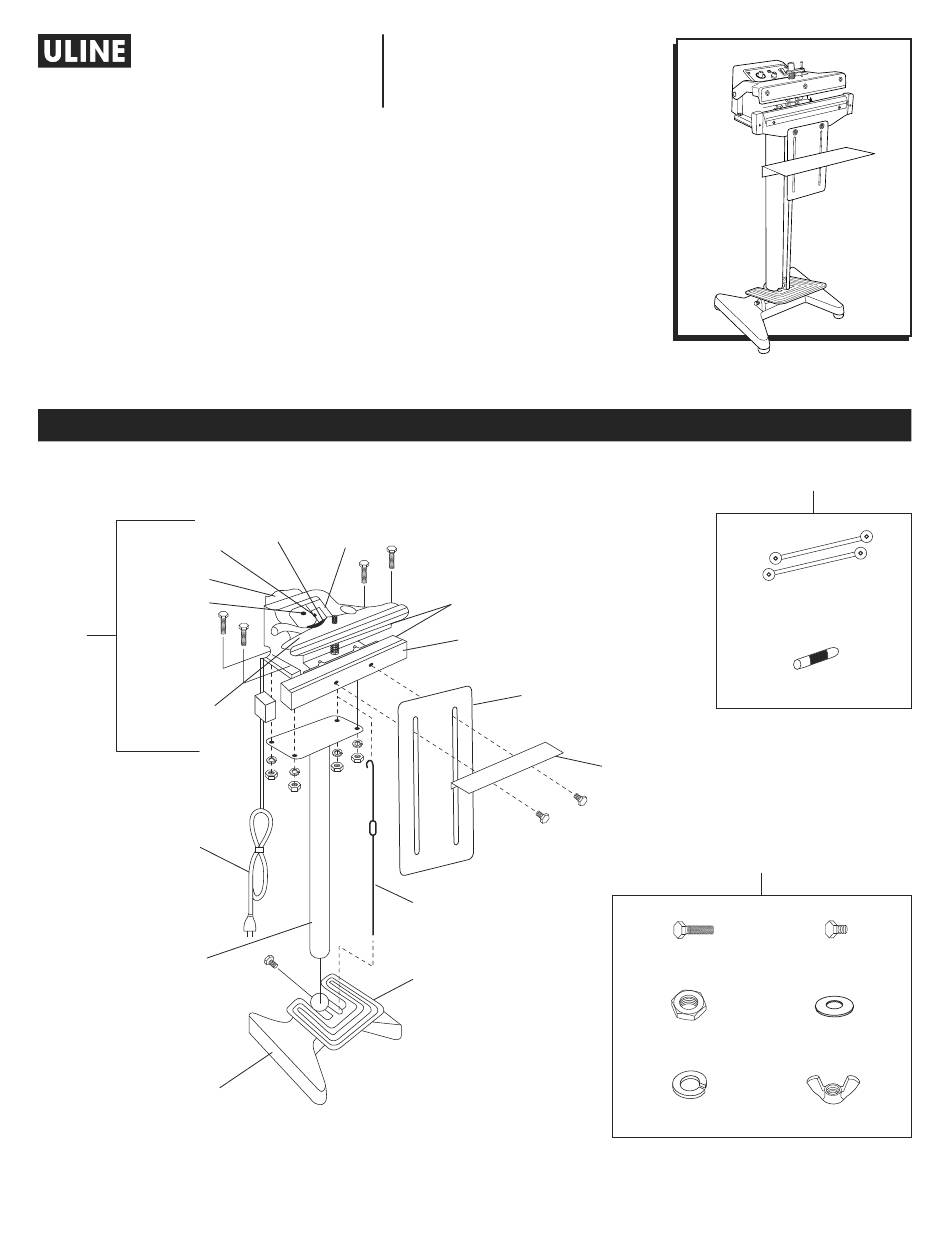

PARTS
Pressing Lip
Pressing Plate For
Refractory Cloth
Level Plate
Working
Plate
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Replacement Parts Included
Heating Element x 2
Heating Element Fuse x 1
Hardware Kit
Long Bolt x 4
Short Bolt x 4
M10 Nut x 4
Flat Washer x 8
Lock Washer x 4
Wing Nut x 4
1021 IH-86

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-86 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line H-86

Summary of Contents for U-Line H-86

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-86, H-87, H-89 1-800-295-5510 uline.com FOOT-OPERATED IMPULSE SEALERS PARTS Replacement Parts Included Fuse Power Holder Switch Sealing Light Transformer Pressing Lip Heating Element x 2 Timer Setting Knob...
  • Page 2 ASSEMBLY Insert standing tube into pedal base and connect with short bolt. Figure 1 (See Figure 1) 2. With four long bolts, lock washers and nuts, connect body to standing Figure 2 tube. (See Figure 2) 3. Attach tension rod to puller located under base. Attach to foot Figure 3 pedal.

  • Page 3: Operation

    NOTE: Timer automatically controls sealing time. NOTE: It is normal to leave the unit plugged in and turned on between seals. Power is only used during sealing. SPECIFICATIONS MODEL H-86 H-87 H-89 Impulse Power 520 W 380 W...

  • Page 4: Replacement Parts

    REPLACEMENT PARTS 4. Adjust teflon screw to tighten teflon roll. (See Figure 8) MODEL H-86 H-87 H-89 REPAIR KIT H-204 H-173 H-174 5. Tighten teflon clips. REPLACING TEFLON ROLL Heating Figure 8 Teflon Element Tape 1. Turn off power and unplug sealer.
  • Page 5 H-86, H-87, H-89 800-295-5510 uline.mx SELLADORAS DE IMPULSO DE PEDAL PARTES Partes de Repuesto Incluidas Soporte para Interruptor de Fusible Encendido Luz de Sellado Transformador 2 Resistencias Reborde de Presión Perilla de Cuerpo Configuración de la Placa de Presión para...
  • Page 6 ENSAMBLE Inserte el tubo vertical en la base del pedal y conéctelos con un Diagrama 1 perno corto. (Vea Diagrama 1) 2. Con cuatro pernos largos, rondanas de seguridad y tuercas, conecte Diagrama 2 el cuerpo al tubo vertical. (Vea Diagrama 2) 3.

  • Page 7: Especificaciones

    NOTA: El temporizador controla automáticamente el tiempo de sellado. NOTA: Es normal dejar la unidad enchufada y encenderla entre selladas. La energía solo se usa durante el sellado. ESPECIFICACIONES MODELO H-86 H-87 H-89 Energía de Impulso 520 W 380 W...

  • Page 8: Partes De Repuesto

    PARTES DE REPUESTO 4. Ajuste el tornillo de teflón para apretar el rollo de MODELO H-86 H-87 H-89 teflón. (Vea Diagrama 8) KIT DE REPARACIONES H-204 H-173 H-174 5. Apriete los clips de teflón. CAMBIO DEL ROLLO DE TEFLÓN Resistencia...
  • Page 9 H-86, H-87, H-89 1-800-295-5510 uline.ca SCELLEUSES PAR IMPULSION MANŒUVRÉES AU PIED PIÈCES Pièces de rechange incluses Interrupteur Porte- Lampe de d'alimentation fusible scellage Transformateur Lèvre de pression Éléments chauffants x 2 Bouton de réglage de Corps Plaque de pression minuterie de la pour tissu réfractaire...
  • Page 10 ASSEMBLAGE Insérez le tube de support dans la base de la pédale et fixez avec Figure 1 un boulon court. (Voir Figure 1) 2. À l'aide de quatre boulons longs, rondelles de blocage et écrous, fixez Figure 2 le corps au tube de support. (Voir Figure 2) 3.

  • Page 11: Spécifications

    REMARQUE : Il est tout à fait normal de laisser l'appareil branché et allumé en permanence entre les périodes intermittentes de scellage. Le courant n'est utilisé que pendant le scellage. SPÉCIFICATIONS MODÈLE H-86 H-87 H-89 Puissance de l'impulsion 520 W...

  • Page 12: Pièces De Rechange

    PIÈCES DE RECHANGE 4. Réglez la vis de Teflon pour serrer le rouleau en MODÈLE H-86 H-87 H-89 Teflon. (Voir Figure 8) TROUSSE DE RÉPARATION H-204 H-173 H-174 5. Serrez les attaches de Teflon. REMPLACEMENT DU ROULEAU EN TEFLON Élément Figure 8 1.
