U-Line H-161 Operating Instructions Manual

Tabletop impulse sealer
Hide thumbs Also See for H-161:

Advertisement

Available languages

Available languages

Table of Contents

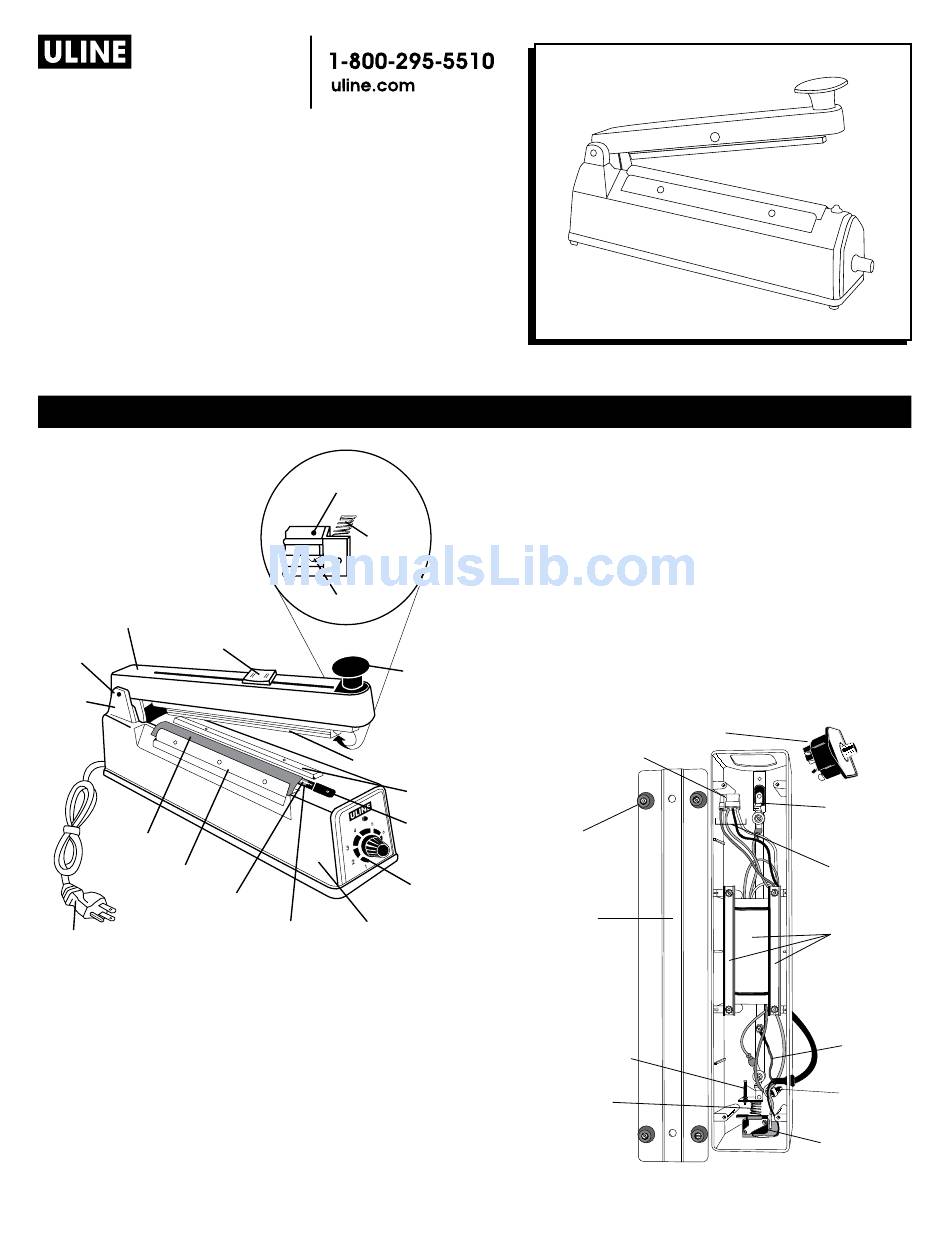

H-161, H-163, H-190
H-293, H-306, H-458
H-963, H-1029, H-1252
Impulse sealers
BOTTOM VIEW
SEALING ARM
(H-161, H-293, H-963
and H-1252 only)
Cutting Blade
Bracket Assembly
Sealing Arm
(H-161, H-293, H-963
and H-1252 only)
Hinge Pin
Hinge
Bracket
Teflon Cover
Front Metal Plate
Heating Element
Lower Teflon Tape
Power Cord
PAGE 1 OF 12
PARTS
Pressure Plate
Assembly
Pressure
Plate
Spring
Cutting Blade
Handle Knob
Rubber Pressure Pad
Rear Metal
Plate
Heating
Element
Cover
Timer Assembly
Sealer Body
Pour le français, consulter les pages 9-12.
Timer Assembly
Timer Connector
Plug
Rubber Foot
Base Plate
Microswitch
Adjustment
Screw
Arm Return
Spring
Para Español, vea páginas 5-8.
Bow
Spring
Assembly
Internal
Wiring
Transformer
& Support
Brackets
Ground
Wire
(green)
Wire Nut
Microswitch
Assembly
0314 IH-161

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-161 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line H-161

Summary of Contents for U-Line H-161

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-161, H-163, H-190 H-293, H-306, H-458 H-963, H-1029, H-1252 Impulse sealers PARTS BOTTOM VIEW Pressure Plate SEALING ARM Assembly (H-161, H-293, H-963 and H-1252 only) Pressure Plate Spring...

  • Page 2: Specifications

    3. After 1 to 2 seconds, slide the cutter to trim the bag. knob to the thickness of the materials to be sealed. (Only on H-161 and H-293) Release the sealing arm. (See Recommended Settings Table) NoTe: The higher the number on the dial, the 2.

  • Page 3: Replacement Parts

    (E) with cleaner until free of glue and debris. Adhesive remover is recommended. (See Figure 2) SidE ViEW Figure 1 TOP ViEW Figure 2 RePlACeMeNT PARTS Model H-161 H-163 H-190 H-293 H-306 H-458 H-963 H-1029 H-1252...
  • Page 4 AddiTioNAl iNfoRMATioN • Always keep the sealing platform clean. • it is okay to leave the unit plugged in. The unit is off unless the sealing arm is down. • do not use water to clean the sealing platform. • information regarding potential risks of fire, electric •...
  • Page 5 SELLADORAS DE IMPULSO PARTeS VISTA INFERIOR DEL BRAZO DE SELLADO Ensamble de la Placa de Presión (H-161, H-293, H-963 y H-1252 solamente) Resorte de la Placa de Presión Ensamble del Soporte de la Navaja de Corte Navaja de Corte...
  • Page 6 1. Enchufe el cable al tomacorriente y configure el 3. después de 1 a 2 segundos, deslice la navaja para temporizador de acuerdo al material que va a sellar. cortar la bolsa (solo en H-161 y H-293). libere el brazo (Vea Tabla de configuraciones Recomendadas) de sellado.

  • Page 7: Partes De Repuesto

    6. Ensamble de nuevo a la inversa del paso 1. la cubierta de teflón debe quedar al ras de la selladora antes de reemplazar las placas de la cubierta. ViSTA lATERAl diagrama 1 ViSTA SUPERiOR diagrama 2 PARTeS de RePUeSTo Modelo H-161 H-163 H-190 H-293 H-306 H-458 H-963 H-1029 H-1252 kiT de RePARACiÓN...

  • Page 8: Información Adicional

    iNfoRMACiÓN AdiCioNAl • Siempre mantenga la plataforma de sellado limpia. • Si la bolsa de plástico se adhiere al brazo de sellado, es porque no tuvo tiempo suficiente de enfriamiento. • no utilice agua para limpiar la plataforma de sellado. deje el brazo abajo por un periodo mayor de tiempo después de que la luz se apague.
  • Page 9 H-161, H-163, H-190 H-293, H-306, H-458 1-800-295-5510 H-963, H-1029, H-1252 uline.ca SoudeuSe à impulSion PiÈCeS Plaque de VUE DU DESSOUS pression Montage BRAS DE SOUDAGE (H-161, H-293, H-963 et H-1252 uniquement) Ressort de Lame de coupe la plaque Montage du support...

  • Page 10: Instructions D'utilisation

    3. Après 1 à 2 secondes, faites glisser le dispositif de de la minuterie selon l’épaisseur des matériaux à coupe pour découper le sac. (Seulement sur H-161 et souder. (Voir le tableau des paramètres recommandés) H-293) desserrez le bras de soudage.

  • Page 11: Pièces De Rechange

    Un dissolvant d’adhésif est recommandé. (Voir figure 2) VUE lATéRAlE Figure 1 VUE dE dESSUS Figure 2 PiÈCeS de ReChANGe ModÈle H-161 H-163 H-190 H-293 H-306 H-458 H-963 H-1029 H-1252 TRoUSSe de...

  • Page 12: Renseignements Supplémentaires

    ReNSeiGNeMeNTS SUPPléMeNTAiReS • Veillez à ce que la plateforme de soudage soit • Si le sac en plastique colle au bras de soudage, toujours propre. cela signifie que le temps de refroidissement n’est pas assez long. Maintenez le bras vers le bas plus •...
