H-86, H-87, H-89
H-173, H-174, H-204

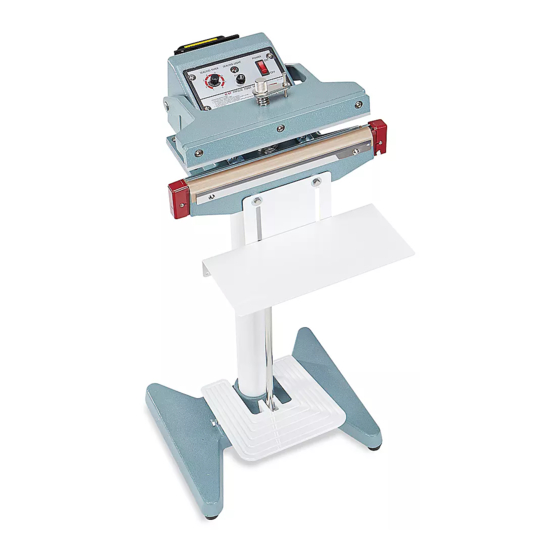

FOOT-OPERATED
IMPULSE SEALERS
Sealing Light
Transformer
Timer Setting
Knob
Sealer
Body
Sealing Press
Plate
Power Supply Cord
Standing Tube
Pedal Base
PAGE 1 OF 12
1-800-295-5510
uline.com
Fuse
Power
Holder
Switch
Adjustable
Tension Rod
Foot
Pedal
PARTS
Pressing Lip
Pressing Plate For
Refractory Cloth
Level Plate
Working
Plate
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Replacement Parts Included
Heating Element x 2
Heating Element Fuse x 1
Hardware Kit
Long Bolt x 4
Short Bolt x 4
M10 Nut x 4
Flat Washer x 8
Lock Washer x 4
Wing Nut x 4
0423
