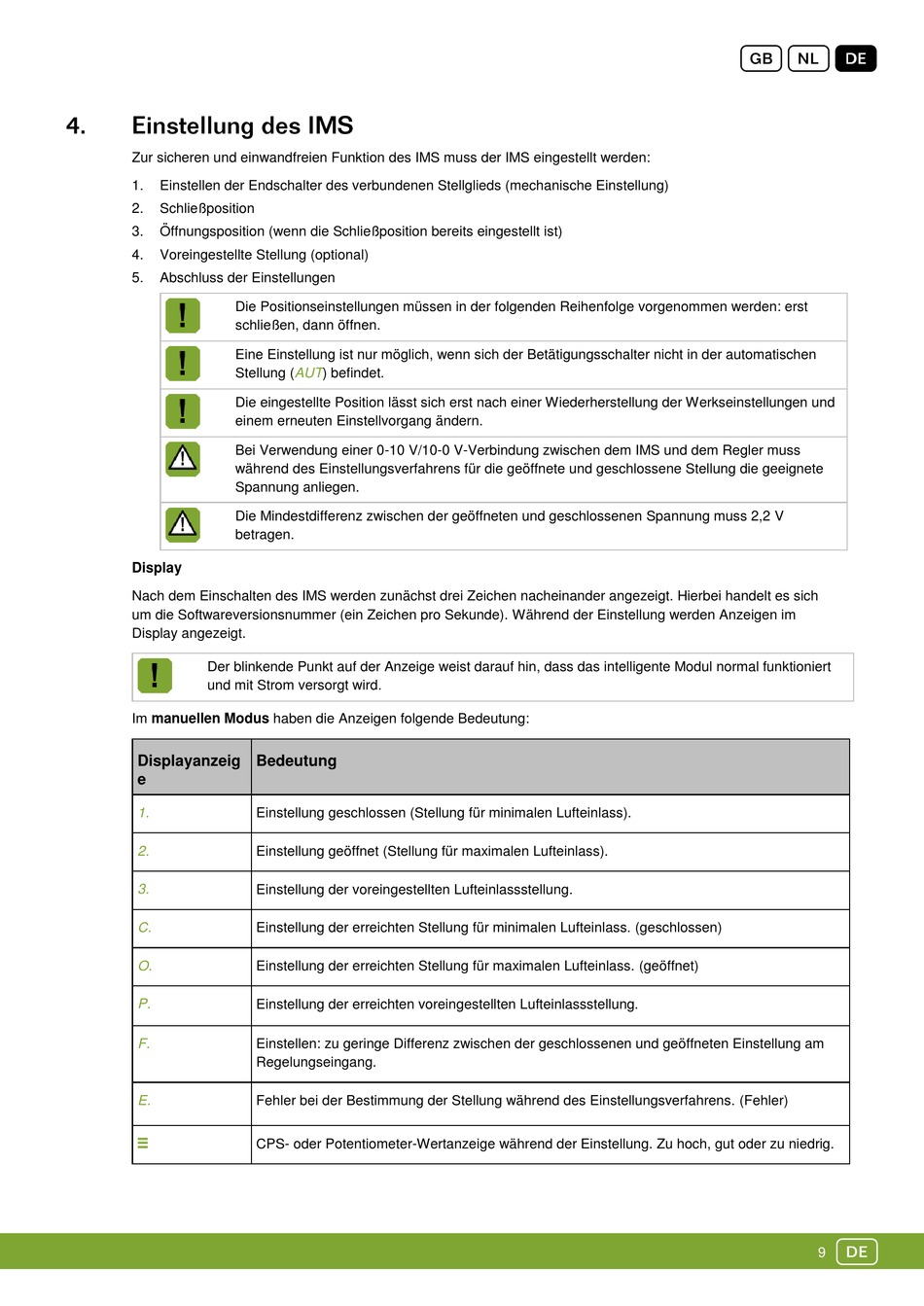

Zur sicheren und einwandfreien Funktion des IMS muss der IMS eingestellt werden:
1. Einstellen der Endschalter des verbundenen Stellglieds (mechanische Einstellung)
2. Schließposition
3. Öffnungsposition (wenn die Schließposition bereits eingestellt ist)
4. Voreingestellte Stellung (optional)
5. Abschluss der Einstellungen
Die Positionseinstellungen müssen in der folgenden Reihenfolge vorgenommen werden: erst
schließen, dann öffnen.
Eine Einstellung ist nur möglich, wenn sich der Betätigungsschalter nicht in der automatischen
Stellung (AUT) befindet.
Die eingestellte Position lässt sich erst nach einer Wiederherstellung der Werkseinstellungen und
einem erneuten Einstellvorgang ändern.
Bei Verwendung einer 0-10 V/10-0 V-Verbindung zwischen dem IMS und dem Regler muss
während des Einstellungsverfahrens für die geöffnete und geschlossene Stellung die geeignete
Spannung anliegen.
Die Mindestdifferenz zwischen der geöffneten und geschlossenen Spannung muss 2,2 V
betragen.
Display
Nach dem Einschalten des IMS werden zunächst drei Zeichen nacheinander angezeigt. Hierbei handelt es sich
um die Softwareversionsnummer (ein Zeichen pro Sekunde). Während der Einstellung werden Anzeigen im
Display angezeigt.
Der blinkende Punkt auf der Anzeige weist darauf hin, dass das intelligente Modul normal funktioniert
und mit Strom versorgt wird.
Im manuellen Modus haben die Anzeigen folgende Bedeutung:
Displayanzeig Bedeutung
e
1. Einstellung geschlossen (Stellung für minimalen Lufteinlass).
2. Einstellung geöffnet (Stellung für maximalen Lufteinlass).
3. Einstellung der voreingestellten Lufteinlassstellung.
C. Einstellung der erreichten Stellung für minimalen Lufteinlass. (geschlossen)
O. Einstellung der erreichten Stellung für maximalen Lufteinlass. (geöffnet)
P.
Einstellung der erreichten voreingestellten Lufteinlassstellung.
F. Einstellen: zu geringe Differenz zwischen der geschlossenen und geöffneten Einstellung am
Regelungseingang.
E. Fehler bei der Bestimmung der Stellung während des Einstellungsverfahrens. (Fehler)
CPS- oder Potentiometer-Wertanzeige während der Einstellung. Zu hoch, gut oder zu niedrig.
gnD
d
9
