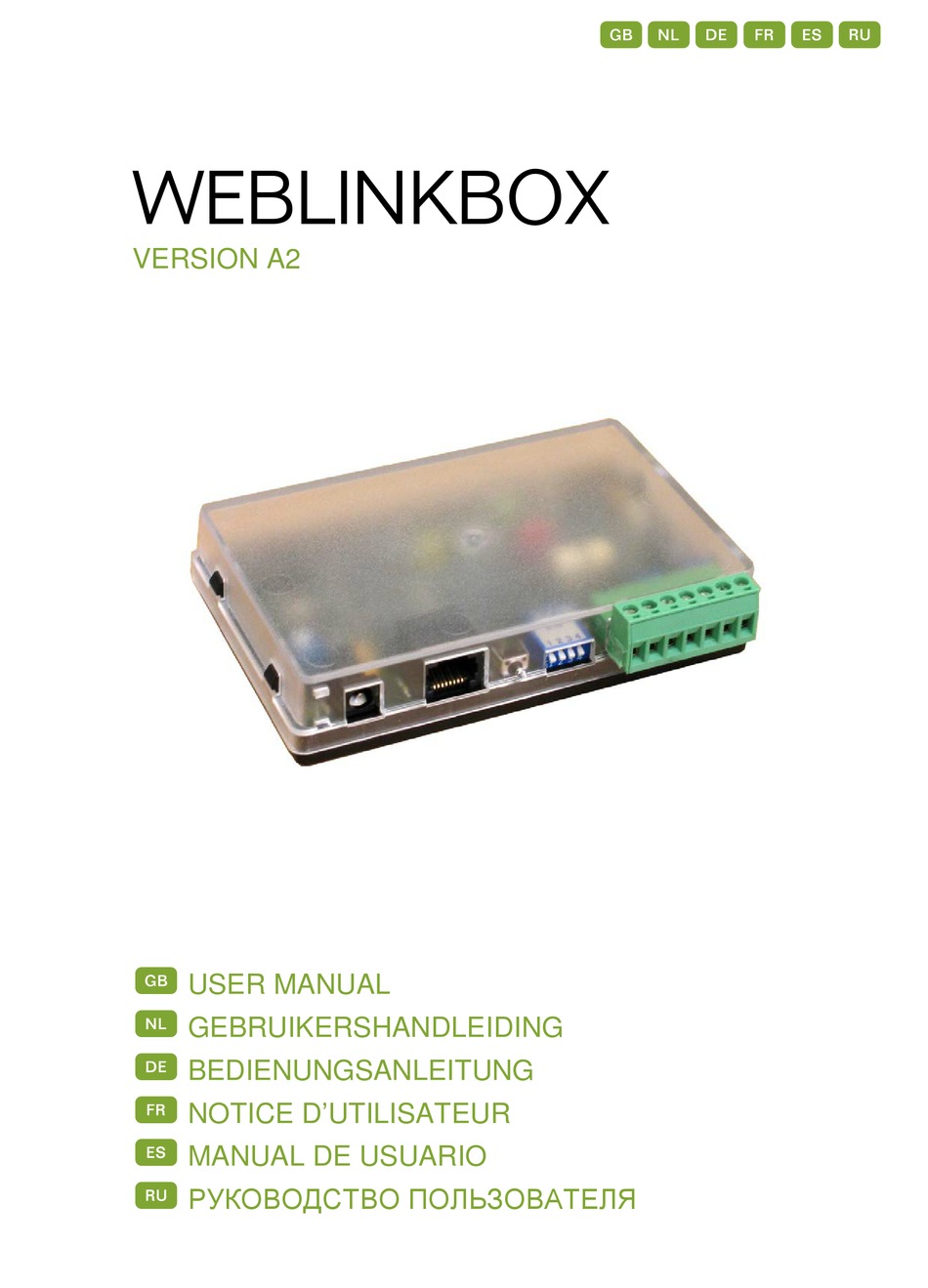

- Page 1 GNDFER WEBLINKBOX VERSION A2 WebLinkBox USER MANUAL GEBRUIKERSHANDLEIDING BEDIENUNGSANLEITUNG NOTICE D’UTILISATEUR MANUAL DE USUARIO РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ...
- Page 2 N.B.: The original, authentic version of this manual is the English version produced by Fancom B.V. or one of its daughter companies (referred to further as Fancom). Any modifications introduced to this manual by third parties have neither been checked nor approved by Fancom.
-
Page 3: Table Of Contents
Table of contents General introduction ..................1 Documentation with the control computer ..........1 How to use this manual ................1 Fancom helpdesk ..................2 F-Central FarmManager™ ............... 2 Safety instructions and warnings ..............2 WebLinkBox ...................... 3 Basic functions ....................3 Login ...................... -
Page 4: General Introduction
Gndfer General introduction This manual has been compiled with the utmost care. If, however, you should discover an error, please inform Fancom B.V. Documentation with the control computer The documentation consists of the following manuals: • User's manual The user's manual is intended for the end user. This manual supplies information about working with the WebLinkBox after installation. -
Page 5: Fancom Helpdesk
Gndfer Fancom helpdesk For any questions and support, please contact the local Fancom Sales & Service Center. F-Central FarmManager™ Virtually all Fancom equipment can be controlled and managed from a central location. This requires the F-Central FarmManager software package and a communication module. -
Page 6: Weblinkbox
Gndfer WebLinkBox The WebLinkBox is an interface between the controller and a PC. Controller data are exchanged with the PC. The WebLinkBox can be accessed through the FarmManager software as well as a web browser. This manual will help you to working with the device correctly. -
Page 7: Changing Your Password
If someone has already logged in the following message will appear on the screen: Another session is currently active. It is not possible to login with more than one person. Please contact Fancom if you have lost your password. Changing your password After logging in click Change password to enter a new password. -
Page 8: Logout
Gndfer Logout When you are logged in go to the main menu and click the Logout button. It is important to always log out! If you forget to log out, log in will only be possible again after 5 minutes. If the user does not request a new screen for 5 minutes, the WebLinkBox will automatically log out. -
Page 9: F2000 Operation
Gndfer F2000 operation Overview F2000 operation panel The screen as displayed above shows the user section of the controller. Operation is virtually identical to the controller. On this screen the user can only use the keys with the mouse. No data can be entered with the keyboard. -
Page 10: 700 / Fc Operation
Gndfer 700 / FC operation Overview 700 / FC operation panel The screen as displayed above shows the user section of the controller. Operation is virtually identical to the controller. The frame on the left shows the menus and submenus of the controller. Standard the menus are displayed. -
Page 11: Dealing With Errors
Gndfer Dealing with errors The WebLinkBox has the following error reports: Error Cause Solution F2000 / 700 FC Press Home to login again. Error: Application busy There has been no interaction for more than 5 minutes. Error: System logged out There has been no Press Home... -
Page 12: Appendix 1: Overview Weblinkbox Board
Gndfer Appendix 1: Overview WebLinkBox board Component Description Colour LED 1 FNet Transmit LED 2 IO-net or Current loop LED 3 Ethernet active Yellow LED 4 Ethernet link Green LED 5 Supply voltage present LED 6 Run led Green LED 7 UDP communication Yellow... - Page 13 Engelstalige versie. Achteraf door derden aangebrachte wijzigingen in deze handleiding zijn door Fancom noch gecontroleerd, noch goedgekeurd. Onder wijzigingen verstaat Fancom o.a. het vertalen in een andere taal dan het Engels en het toevoegen en/of verwijderen van tekst en/of illustraties aan/uit de originele inhoud. U...
- Page 14 Inhoudsopgave Algemene inleiding ................... 1 Documentatie bij de regelcomputer ............1 Hoe gebruikt u deze handleiding .............. 1 Fancom-helpdesk ..................2 F-Central FarmManager™ ............... 2 Veiligheidsinstructies en waarschuwingen ............ 2 WebLinkBox ...................... 3 Basisfuncties ..................... 3 Inloggen....................3 Uw wachtwoord wijzigen ................4 Uitloggen ....................
-
Page 15: Algemene Inleiding
Algemene inleiding Deze handleiding is met de grootst mogelijke zorg samengesteld. Mocht u onverhoopt toch een fout ontdekken, dan vragen wij u vriendelijk Fancom B.V. hiervan in kennis te stellen. Documentatie bij de regelcomputer De documentatie bestaat uit de volgende handleidingen: •... -
Page 16: Fancom-Helpdesk
Fancom-helpdesk Voor ondersteuning en antwoord op eventuele vragen kunt u het lokale Fancom Sales & Service Centre raadplegen. F-Central FarmManager™ Vrijwel alle apparatuur van Fancom kan worden aangestuurd en beheerd vanaf een centrale locatie. Hiervoor dient u te beschikken over het softwarepakket F-Central FarmManager en een communicatiemodule. -
Page 17: Weblinkbox
gNdfer WebLinkBox De WebLinkBox is een interface tussen de regelaar en een PC. Gegevens van de regelaar worden uitgewisseld met de PC. De WebLinkBox kan worden benaderd via de FarmManager software en via een webbrowser. Deze handleiding helpt u op de juiste wijze met het apparaat te werken. -
Page 18: Uw Wachtwoord Wijzigen
Is er al iemand ingelogd, dan verschijnt de melding op het scherm: Another session is currently active. Het is niet mogelijk om met meer personen in te loggen. Neem contact op met Fancom als u uw wachtwoord kwijt bent. Uw wachtwoord wijzigen Klik na inloggen op Change password om een nieuw wachtwoord in te geven. -
Page 19: Uitloggen
gNdfer Uitloggen Ga, als u bent ingelogd, naar het hoofdmenu en klik op de knop Logout. Het is belangrijk om altijd uit te loggen. Vergeet u uit te loggen dan kan pas na 5 minuten weer opnieuw worden ingelogd. Als gedurende 5 minuten door de gebruiker geen nieuw scherm wordt opgevraagd, zal de WebLinkBox automatisch uitloggen en moet opnieuw worden ingelogd. -
Page 20: Bediening F2000
gNdfer Bediening F2000 Overzicht bedieningspaneel F2000 Op het bovenstaande scherm is het gebruikersgedeelte van de regelaar te zien. De bediening is vrijwel identiek aan de regelaar. Op dit scherm kan de gebruiker alleen de knoppen met de muis bedienen. Er kunnen geen gegevens worden ingevoerd met het toetsenbord. -
Page 21: Bediening 700 / Fc
gNdfer Bediening 700 / FC Overzicht bedieningspaneel 700 / FC Op het bovenstaande scherm is het gebruikersgedeelte van de regelaar te zien. De bediening is vrijwel identiek aan de regelaar. Het kader links toont de menu's en submenu's van de regelaar. Standaard worden de menu's getoond. -
Page 22: Fouten Afhandelen
gNdfer Fouten afhandelen De WebLinkBox kent de volgende foutmeldingen: Fout Oorzaak Oplossing F2000 / 700 FC Druk op Home om opnieuw Error: Application busy Er is meer dan 5 minuten geen interactie geweest. in te loggen. Druk op Home om opnieuw Error: System logged out Er is meer dan 5 minuten geen interactie geweest. -
Page 23: Bijlage 1: Overzicht Print Weblinkbox
gNdfer Bijlage 1: Overzicht print WebLinkBox Component Omschrijving Kleur LED 1 FNet Transmit Rood LED 2 IO net of Current loop Rood LED 3 Ethernet actief Geel LED 4 Ethernet link Groen LED 5 Voedingsspanning Rood aanwezig LED 6 Werkingsled Groen LED 7 UDP Communicatie... - Page 24 Fassung. Nachträglich von Dritten angebrachte Änderungen in dieser Anleitung wurden von Fancom weder geprüft noch genehmigt. Unter Änderungen versteht Fancom u. a. das Übersetzen in eine andere Sprache als das Englische sowie das Ergänzen und/oder Entfernen von Texten und/oder Abbildungen aus dem Original.
- Page 25 Inhalt Allgemeine Einleitung ..................1 Dokumentation zum Netzwerkmodul ............1 Zur Verwendung dieses Handbuchs ............1 Fancom Helpdesk ..................2 F-Central FarmManager™ ............... 2 Sicherheitsvorschriften und Warnhinweise ........... 2 WebLinkBox ...................... 3 Grundfunktionen ....................3 Anmelden ....................3 Passwort ändern ..................4 Abmelden ....................
-
Page 26: Allgemeine Einleitung
Allgemeine Einleitung Die vorliegende Anleitung wurde mit größtmöglicher Sorgfalt erarbeitet. Sollten Sie dennoch Fehler entdecken, bitten wir Sie, Fancom B.V. darüber zu informieren. Dokumentation zum Netzwerkmodul Die Dokumentation besteht aus den folgenden Anleitungen: • Bedienungsanleitung Die Bedienungsanleitung ist für den Endbenutzer gedacht. Sie bezieht sich nur auf die Arbeit mit der WebLinkBox, nachdem diese installiert ist. -
Page 27: Fancom Helpdesk
Fancom Helpdesk Wenden Sie sich bei Fragen und für Hilfe an das Fancom Sales & Service Centre in Ihrer Nähe. F-Central FarmManager™ Nahezu alle Fancom-Geräte können von einem zentralen Ort aus gesteuert und bedient werden. Dafür benötigen Sie das Softwarepaket F-Central FarmManager und ein Kommunikationsmodul. -
Page 28: Weblinkbox
gnDfer WebLinkBox Bei der WebLinkBox handelt es sich um eine Schnittstelle zwischen dem Regler und einem PC. Es werden Daten zwischen den beiden Geräten ausgetauscht. Der Zugriff auf die WebLinkBox kann über die FarmManager-Software oder einen Webbrowser erfolgen. Die vorliegende Anleitung ermöglicht Ihnen eine korrekte Verwendung des Geräts. -
Page 29: Passwort Ändern
Wenn bereits eine Person angemeldet ist, erscheint die folgende Meldung: Another session is currently active. Es können nicht mehrere Personen gleichzeitig angemeldet sein. Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich bitte an Fancom. Passwort ändern Klicken Sie nach der Anmeldung auf... -
Page 30: Abmelden
gnDfer Abmelden Wenn Sie angemeldet sind, gehen Sie zum Hauptmenü und klicken Sie auf Logout. Die Abmeldung sollten Sie auf keinen Fall vergessen. Bei nicht erfolgter Abmeldung können Sie sich erst nach 5 Minuten erneut anmelden. Wird 5 Minuten lang kein neuer Bildschirm aufgerufen, meldet sich die WebLinkBox automatisch ab. -
Page 31: Bedienung Eines F2000
gnDfer Bedienung eines F2000 Übersicht über das F2000-Bedienfeld Die obige Abbildung zeigt den Benutzerbereich des Reglers. Die Bedienung entspricht derjenigen auf dem Regler. Allerdings können hier die Tasten nur mit der Maus betätigt werden. Eine Dateneingabe über die Tastatur ist nicht möglich. Mit jedem Klick auf eine Taste erscheint eine neue Seite mit der geänderten Situation. -
Page 32: Bedienung Eines 700/Fc
gnDfer Bedienung eines 700/FC Übersicht über das 700-/FC-Bedienfeld Die obige Abbildung zeigt den Benutzerbereich des Reglers. Die Bedienung entspricht derjenigen auf dem Regler. Das Feld links zeigt die Menüs und Untermenüs des Reglers. Diese werden standardmäßig angezeigt. Einige Menüs enthalten Untermenüs. Klicken Sie auf das betreffende Menü, um die Untermenüs aufzuklappen. -
Page 33: Fehlerbehebung
gnDfer Fehlerbehebung Bei der WebLinkBox sind folgende Fehlermeldungen möglich: Fehler Ursache Lösung F2000/700 FC Drücken Sie Home, um Error: Application busy keine Interaktion seit über 5 Minuten sich erneut anzumelden. Drücken Sie Home, um Error: System logged out keine Interaktion seit über 5 Minuten sich erneut anzumelden. -
Page 34: Anhang 1: Übersicht: Weblinkbox-Platine
gnDfer Anhang 1: Übersicht: WebLinkBox-Platine Bauteil Beschreibung Farbe LED 1 FNet-Übertragung LED 2 IO-Net oder Stromschleife LED 3 Ethernet aktiv gelb LED 4 Ethernet-Link grün LED 5 Netzspannung vorhanden LED 6 in Betrieb grün LED 7 UDP-Kommunikation gelb... - Page 35 N.B. : La version d’origine de ce manuel est en anglais et est publiée par Fancom B.V. ou l’une de ses filiales (ci-après désignées par Fancom). En cas de modifications apportées à ce manuel par un tiers, elles ne sont ni vérifiées ni approuvées par Fancom.
- Page 36 Table des matières Présentation générale ..................1 Documentation à l’ordinateur ..............1 Utilisation de ce manuel ................1 Assistance utilisateurs Fancom ..............2 F-Central FarmManager™ ............... 2 Instructions de sécurité et avertissements ............ 2 WebLinkBox ...................... 3 Fonctions de base .................... 3 Connexion ....................
-
Page 37: Présentation Générale
Présentation générale Ce manuel a été compilé avec le plus grand soin. Si vous découvrez toutefois une erreur, veuillez en informer Fancom B.V.. Documentation à l’ordinateur La documentation comprend les notices suivantes : • Notice d’utilisateur La notice d’utilisateur est destinée à l’utilisateur final. Elle apporte des informations sur le travail avec le WebLinkBox après installation. -
Page 38: Assistance Utilisateurs Fancom
Malheureusement, il est impossible cependant d’accorder une garantie à 100 %, certaines circonstances ne dépendant pas de Fancom. Fancom ne saurait être tenu responsable de tout dommage dû à des réglages incorrects et/ou un dysfonctionnement total ou partiel de l’installation dans son ensemble. -
Page 39: Weblinkbox
gndFer WebLinkBox Le WebLinkBox est une interface entre contrôleur et ordinateur PC. Les données du contrôleur sont échangées avec le PC. Le WebLinkBox est accessible par le biais du logiciel FarmManager et du navigateur Web. Cette notice vous aidera à travailler correctement avec le dispositif. -
Page 40: Modifier Le Mot De Passe
Si une autre personne est déjà connectée, le message suivant apparaît à l’écran : Another session is currently active. La connexion de plusieurs personnes à la fois est impossible. En cas de perte du mot de passe, contactez Fancom. Modifier le mot de passe Une fois connecté, cliquez sur... -
Page 41: Déconnexion
gndFer Déconnexion Une fois connecté au menu principal, cliquez sur Logout. Il est important de toujours se déconnecter ! Si vous avez oublié de vous déconnecter, vous ne pourrez vous reconnecter qu’après 5 minutes. Si l’utilisateur ne demande pas de nouvel écran pendant 5 minutes, le WebLinkBox se déconnecte automatiquement. -
Page 42: Fonctionnement Du F2000
gndFer Fonctionnement du F2000 Aperçu du panneau de configuration F2000 L’écran affiché ci-dessus représente la section utilisateur du contrôleur. Son fonctionnement est presque identique à celui du contrôleur. Sur cet écran, l’utilisateur ne peut se servir des touches qu’avec la souris. Il est impossible de saisir des données sur clavier. -
Page 43: Fonctionnement 700/Fc
gndFer Fonctionnement 700/FC Aperçu du panneau de configuration 700/FC L’écran affiché ci-dessus représente la section utilisateur du contrôleur. Son fonctionnement est presque identique à celui du contrôleur. Le volet de gauche affiche les menus et sous-menus du contrôleur. Par défaut, seuls les menus sont affichés. -
Page 44: Agir En Cas D'erreur
gndFer Agir en cas d’erreur Le WebLinkBox peut générer les rapports d’erreur suivants : Erreur Cause Solution F2000/700 FC Appuyez sur Home pour Error: Application busy Aucune interaction depuis plus de 5 minutes. vous reconnecter. Appuyez sur Home pour Error: System logged out Aucune interaction depuis plus de 5 minutes. -
Page 45: Annexe 1 : Aperçu Tableau Weblinkbox
gndFer Annexe 1 : Aperçu tableau WebLinkBox Composant Description Couleur DEL 1 Transmission FNet Rouge DEL 2 Réseau E/S ou boucle Rouge actuelle DEL 3 Ethernet actif Jaune DEL 4 Lien Ethernet Vert DEL 5 Tension d’alimentation Rouge présente DEL 6 Activer DEL Vert DEL 7... - Page 46 Fancom en cuestión. Pese al cuidado ejercido a la hora de compilar este manual, si detecta algún error, informe de ello a Fancom B.V.
- Page 47 Tabla de contenidos Introducción general ..................1 Documentación con el ordenador de control ..........1 Cómo utilizar este manual ................ 1 Soporte técnico de Fancom ..............2 F-Central FarmManager™ ............... 2 Instrucciones de seguridad y advertencias............ 2 WebLinkBox ...................... 3 Funciones básicas ....................
-
Page 48: Introducción General
Introducción general Este manual se ha elaborado con el mayor cuidado. No obstante, si observa algún error, informe a Fancom B.V. Documentación con el ordenador de control La documentación consta de los siguientes manuales: • Manual de usuario El manual del usuario está diseñado para el usuario final. Este manual proporciona información acerca de cómo trabajar con la WebLinkBox después de la instalación. -
Page 49: Soporte Técnico De Fancom
Centro local de ventas y servicios de Fancom. F-Central FarmManager™ Prácticamente todo el equipo de Fancom se puede controlar y gestionar desde una ubicación central. Para ello, es necesario el paquete de software F-Central FarmManager y un módulo de comunicación. Las pantallas de los ordenadores de control también se pueden utilizar en el software F-Central FarmManager. -
Page 50: Weblinkbox
gndfEr WebLinkBox La WebLinkBox es una interfaz entre el controlador y el ordenador personal. Los datos de controlador se intercambian con el ordenador personal. A la WebLinkBox se puede acceder a través del software FarmManager, así como de un navegador web. Este manual le ayudará... -
Page 51: Cambiar La Contraseña
Si alguien ya ha iniciado sesión, aparecerá en la pantalla el siguiente mensaje: Another session is currently active. No es posible iniciar sesión con más de una persona. Por favor, póngase en contacto con Fancom si ha perdido su contraseña. Cambiar la contraseña Después de iniciar sesión haga clic en... -
Page 52: Cerrar Sesión
gndfEr Cerrar sesión Cuando está conectado, vaya al menú principal y haga clic en Logout. ¡Es importante cerrar siempre la sesión! Si se olvida de cerrar la sesión, solo será posible iniciar la sesión después de 5 minutos. Si el usuario no solicita una nueva pantalla durante 5 minutos, la WebLinkBox cerrará... -
Page 53: Funcionamiento F2000
gndfEr Funcionamiento F2000 Información general sobre el funcionamiento del panel F2000 La pantalla que aparece arriba muestra la sección de usuario del controlador. El funcionamiento es prácticamente idéntico al del controlador. En esta pantalla el usuario sólo puede usar las teclas con el ratón. No se pueden introducir datos con el teclado. -
Page 54: Funcionamiento 700 / Fc
gndfEr Funcionamiento 700 / FC Descripción de panel de funcionamiento 700 / FC La pantalla que aparece arriba muestra la sección de usuario del controlador. El funcionamiento es prácticamente idéntico al del controlador. El marco de la izquierda muestra los menús y submenús del controlador. Por defecto se muestran los menús. -
Page 55: Tratamiento De Errores
gndfEr Tratamiento de errores La WebLinkBox tiene los informes de errores siguientes: Error Causa Solution F2000 / 700 FC Pulse Home para iniciar Error: Application busy No ha habido ninguna interacción durante más de sesión de nuevo. 5 minutos. Error: System logged out No ha habido ninguna Pulse Home... -
Page 56: Apéndice 1: Vista General De Tarjeta Weblinkbox
gndfEr Apéndice 1: Vista general de tarjeta WebLinkBox Componente Descripción Color LED 1 FNet Transmit Rojo LED 2 Red IO o bucle de corriente Rojo LED 3 Ethernet activo Amarillo LED 4 Enlace Ethernet Verde LED 5 Voltaje de suministro Rojo presente LED 6... - Page 57 уведомления. Fancom не дает в отношении настоящего документа никаких явных или подразумеваемых гарантий. Все связанные с ним риски возлагаются на пользователя. Точности и достоверности этого руководства было уделено максимальное внимание. Если вы все же обнаружите в нем ошибку, сообщите об этом в Fancom B.V.. Арт. 5911788 RU140401...
- Page 58 Содержание Введение ......................1 Документация, поставляемая с раздаточным компьютером ....1 Принципы работы с этим руководством ..........1 Справочная служба Fancom ..............2 F-Central FarmManager™ ............... 2 Инструкции и предупреждения по технике безопасности ....... 2 WebLinkBox ...................... 3 Основные функции ..................3 Вход...
-
Page 59: Введение
Введение Точности и достоверности этого руководства было уделено максимальное внимание. Если вы все же обнаружите ошибку, сообщите об этом в Fancom B.V.. Документация, поставляемая с раздаточным компьютером Документация включает следующие руководства: • Руководство пользователя Руководство пользователя предназначено для конечного пользователя. -
Page 60: Справочная Служба Fancom
устройства и устранение неисправностей должны производиться авторизованным монтажником в соответствии с действующими постановлениями. Гарантия не распространяется, если данный продукт встроен в распределительную коробку иным способом, отличным от указанного Fancom. Сетевой модуль является частью электронного оборудования. Всегда существует риск неисправности. Fancom приняла все меры для... -
Page 61: Weblinkbox
Если предполагается использование сети Интернет для управления контроллерами, важно обеспечить безопасность подключения. Fancom не несет ответственности за любые (косвенные) убытки, вызванные несанкционированным доступом третьих лиц. WebLinkBox WebLinkBox является интерфейсом между контроллером и ПК. Выполняется обмен данными между контроллером и ПК. Доступ к WebLinkBox может... -
Page 62: Изменение Пароля
Если вход в систему уже выполнен другим пользователем, на экране отображается следующее сообщение: В настоящее время открыт другой сеанс. В определенный момент времени в системе может находиться только один пользователь. При утрате пароля обратитесь в Fancom. Изменение пароля После входа в систему щелкните Изменить пароль... -
Page 63: Выход
gndfeR Выход Находясь в системе, перейдите к главной странице и нажмите кнопку Выход. Не забывайте выполнять выход из системы! В противном случае повторный вход в систему возможен только через 5 минут. Если пользователь не запрашивает новый экран в течение 5 минут, будет... -
Page 64: Эксплуатация F2000
gndfeR Эксплуатация F2000 Панель управления F2000 (вид сверху) На приведенном выше экране отображен пользовательский раздел контроллера. Принцип работы контроллеров практически идентичен. На данном экране пользователь может только с помощью мыши задействовать кнопки интерфейса. Невозможно ввести данные с помощью клавиатуры. После каждого... -
Page 65: Эксплуатация 700 / Fc
gndfeR Эксплуатация 700 / FC Панель управления 700 / FC (вид сверху) На приведенном выше экране отображен пользовательский раздел контроллера. Принцип работы контроллеров практически идентичен. В рамке слева приведены меню и подменю контроллера. Отображаются стандартные меню. В некоторых меню имеются подменю. Щелкните меню, чтобы отобразить... -
Page 66: Обработка Ошибок
gndfeR Обработка ошибок Имеются следующие сообщения об ошибках в WebLinkBox: Ошибка Причина Решение F2000 / 700 FC Ошибка: Приложение Бездействие в течение Для повторного входа занято более чем 5 минут. нажмите Главная. Ошибка: Выполнен выход Бездействие в течение Для повторного входа из... -
Page 67: Приложение 1: Плата Weblinkbox (Вид Сверху)
gndfeR Приложение 1: Плата WebLinkBox (вид сверху) Компонент Описание Цвет Светодиод 1 Передача FNet Красный Светодиод 2 Ввод/вывод или Красный кольцевая сеть Светодиод 3 Подключение Ethernet Желтый активно Светодиод 4 Канал Ethernet Зеленый Светодиод 5 Имеется питание Красный Светодиод 6 Светодиод...
