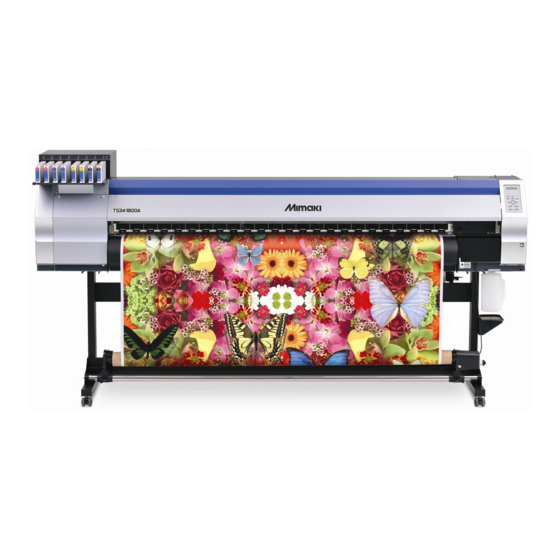

このたびは、TS34 用昇華オプションをお買い上げいただき誠にありがとうございます。
装置の設定を確認する
背面排気ファンを使用する場合は、装置の設定を行う必要があります。
取扱説明書 3 章「マシン設定 - カンソウファンの設定」を参照して、設定を行ってください。

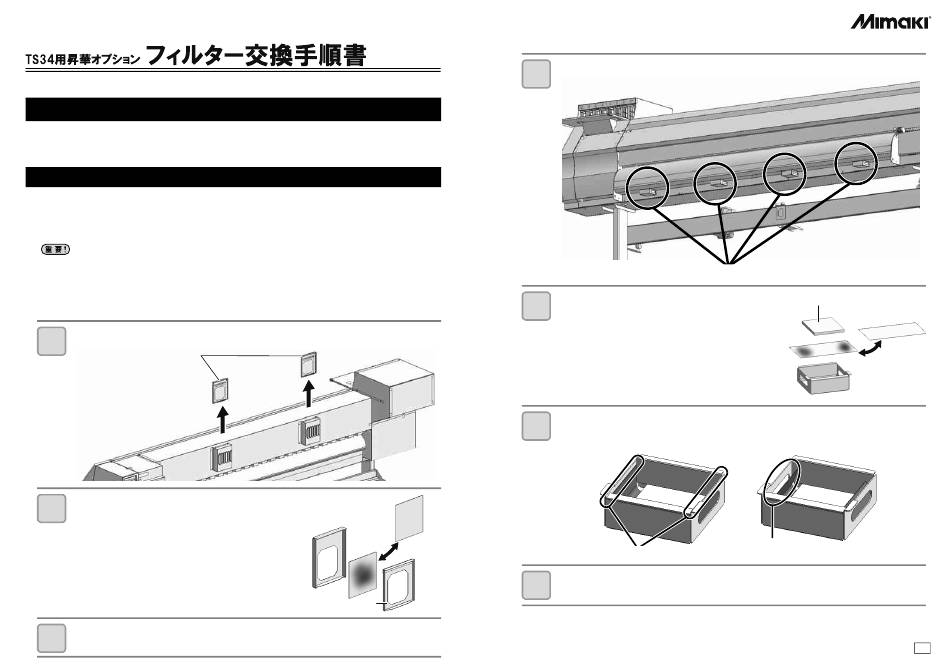

フィルターを交換する
プリント品質の維持のため、背面排気ファンとダクトトレーのフィルターを定期的に交換してください。
2
背面排気ファンの交換の目安 : 約 1000m プリント毎 ( 幅 1800mm x 長さ 120m のロールメディア 5 本相当 )
2
ダクトトレーの交換の目安 : 約 1000m プリント毎 ( 幅 1800mm x 長さ 120m のロールメディア 5 本相当 )
• フィルターのご購入は、販売店または弊社営業所にお申し付けください。 （フィルターは別売品
となります。 ）
背面排気ファン ： A101437/BEMCOT M-3 (100 枚入り )
ダクトトレー ： SPC-0734/ ダクトトレーフィルター (50 枚入り )
• フィルターの交換は、主電源を OFF にしてから行ってください。
 背面排気ファンのフィルターを交換する
背面排気ファンからフィルター ASSY を引き抜く
1
フィルター ASSY
フィルター押さえを取り外し、中のフィルターを交換
2
する
フィルター ASSY を元の状態に戻し、背面排気ファンに差し込む
3
フィルター押さえ
 ダクトトレーのフィルターを交換する
ダクトトレー ASSY を取り外す
1
ダクトトレー ASSY
吸収材とフィルターを取り外し、フィルターを交換す
2
る
ダクトトレー ASSY を元の状態に戻す
3
• 吸着材と新しいフィルターを取り付けて、ダクトトレー ASSY を元の状態に戻します。
• このとき、フィルターとダクトトレーの穴に隙間ができないようにご注意ください。
隙間が無い状態
ダクトトレー ASSY を装置本体に取り付ける
4
吸収材
隙間
TM
D202445-11-17032015
