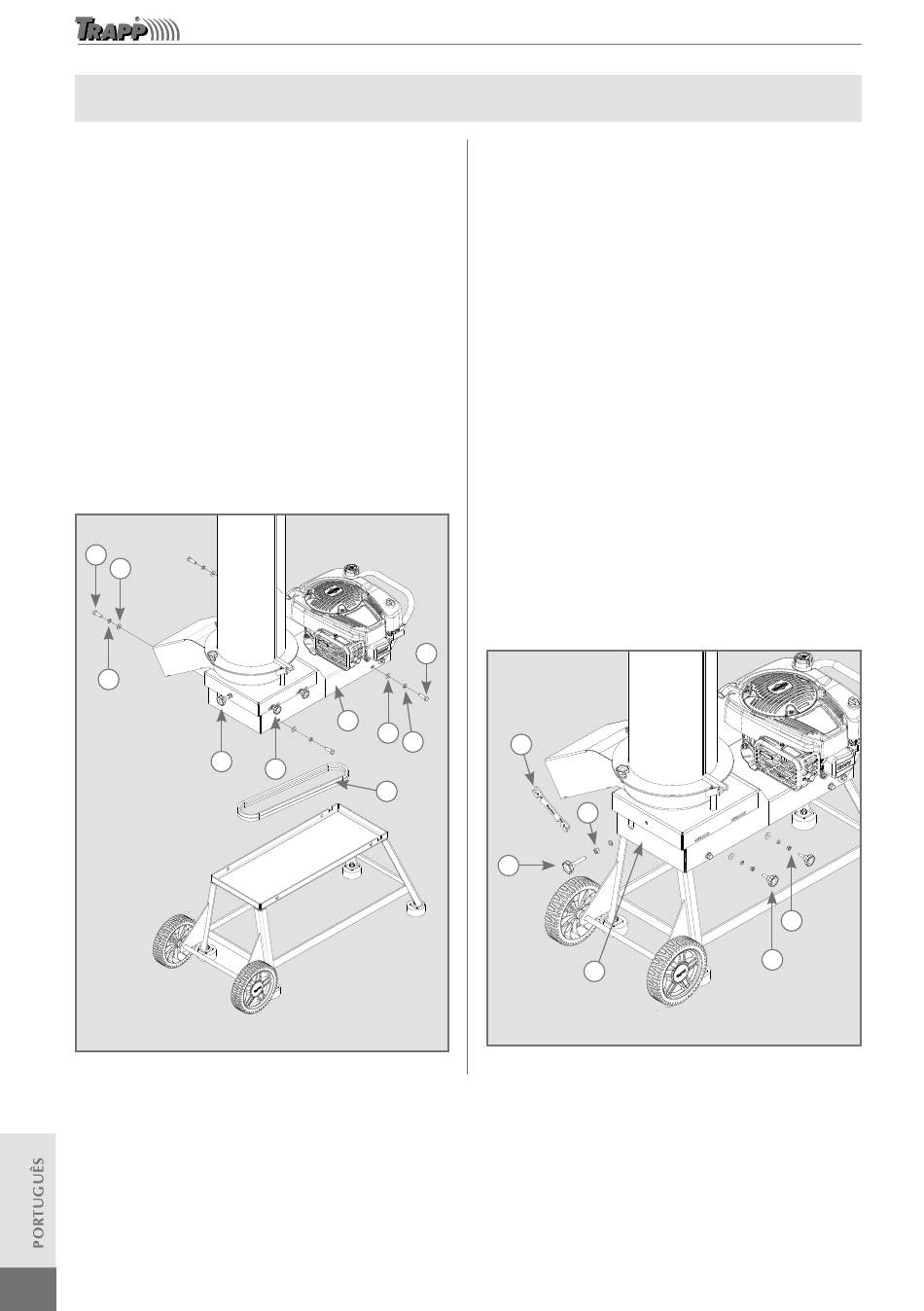

TRAPP TRC-40 Instruction Manual page 12

Se as correias estiverem ressecadas, com trincas ou
danificadas, elas devem ser substituídas. Para
efetuar a troca proceda da seguinte forma, conforme
Figura 1:
Retire o parafuso sextavado (1), a arruela de pressão

(2) e a arruela lisa (3).
Remova a parte superior da máquina (4) para ter

acesso as correias (5) e assim poder efetuar a troca da
correia (5) quando necessário.
Para realizar a montagem do conjunto, obedeça a

sequência de montagem do desenho explodido
acima.
Modelo da correia: em V A-41.
O
1
3
2
Figura 1
12
Manutenção de Correias - TRC-50
4
3
7
6
5
Imagem meramente ilustrativa
Para efetuar o esticamento da correia proceda da
seguinte maneira, , conforme Figura 2:
Solte as porcas (1) em frente aos manípulos (2) com

a chave de boca 7/16" (5).
Solte a porca (3) em frente ao manípulo (4) com a

chave de boca 9/16" (5).
Após soltar as porcas (1 e 3) solte os manípulos (2 e

4) e realize o ajuste do esticamento da correia
apertando o manípulo (4).
Após o ajuste do esticamento da correia, realize o

aperto da porca (3) com a chave de boca 9/16".
Encoste a porca (1) no manípulo (2) e aperte até

encostar no corpo da máquina (6).
Realize o aperto das porcas (1) com a chave de boca

7/16" (5).
Obs.: A chave de boca com dimensões de 7/16" e 9/16"
é fornecida junto com o pacote de instruções.
1
2
5
4
Figura 2
www.trapp.com.br
3
6
Imagem meramente ilustrativa
