Manutenção das Lâminas de Corte
4
7
8
9
12
11
13
Imagem meramente ilustrativa

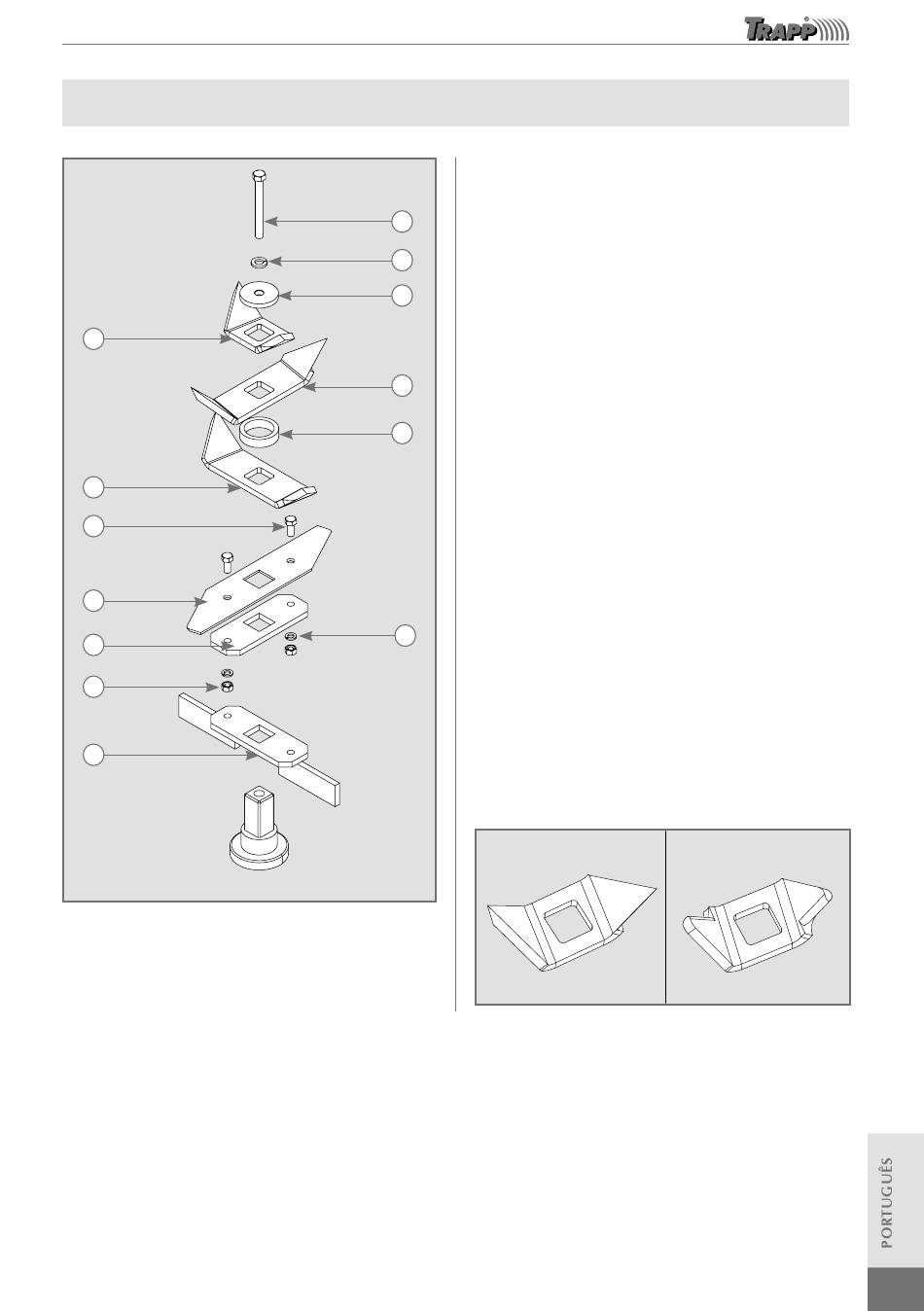

Para retirar as lâminas proceda da seguinte forma:
Retire o parafuso (1), a arruela de pressão (2), a

arruela lisa (3), a lâmina superior (4) e a lâmina
intermediária (5).
Após, retire o separador de 16 mm (6), e a lâmina

intermediária (7).
1
Em seguida, retire os parafusos sextavados (8), as

arruela de pressão (10), as porcas sextavadas (11),
2
suporte da lâmina (12) e a lâmina inferior (9).
3
Verifique o alinhamento do arrastador (13) antes de

concluir a montagem do conjunto de facas, se for
necessário efetue o alinhamento dos arrastadores
5
para evitar vibração excessiva do conjunto de corte.
6
Efetue a montagem das facas no mesmo sentido e

posição que está indicado na gravura ao lado para
garantir o funcionamento do conjunto de corte, a
montagem incorreta das lâminas pode danificar o
equipamento e levar a perda da garantia.
Antes de ligar a máquina após a montagem
das lâminas gire manualmente o conjunto de
corte e verifique se o mesmo não colide em
10
alguma parte do triturador. Se ao ligar o
triturador perceber uma vibração excessiva,
verifique a etapa de montagem das lâminas,
se ainda assim tiver dificuldades, consulte um
Assistente Técnico TRAPP.
Obs.: As facas devem ser substituídas quando a área afiada
avançar 20% da área de corte.
Faca A ada
Faca afiada
Faca A ada
Imagem meramente ilustrativa
Faca Gasta
Faca gasta
Faca Gasta
