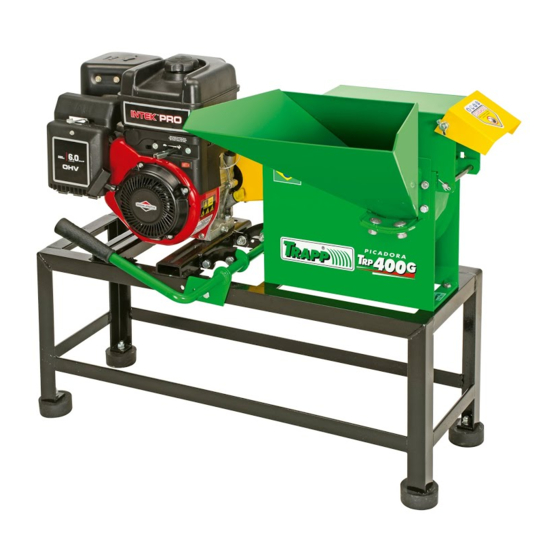

TRAPP TRP 30 Instruction Manual

Foliage shredder
Hide thumbs Also See for TRP 30:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Trituradores / Picadores
Trituradores / Picadores
Trituradores / Picadoras de Pasto
Trituradores / Picadoras de Pasto
Modelos / Models
TRP 30
TRP 30
TRP 40
TRP 40
TRP 400E
TRP 400E
TRP 400G
TRP 400G
Manual de Instruções
Manual de Instrucciones
Instructions Manual
Forrageiros
Forrageiros
Foliage Shredder
Foliage Shredder

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRP 30 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TRAPP TRP 30

Summary of Contents for TRAPP TRP 30

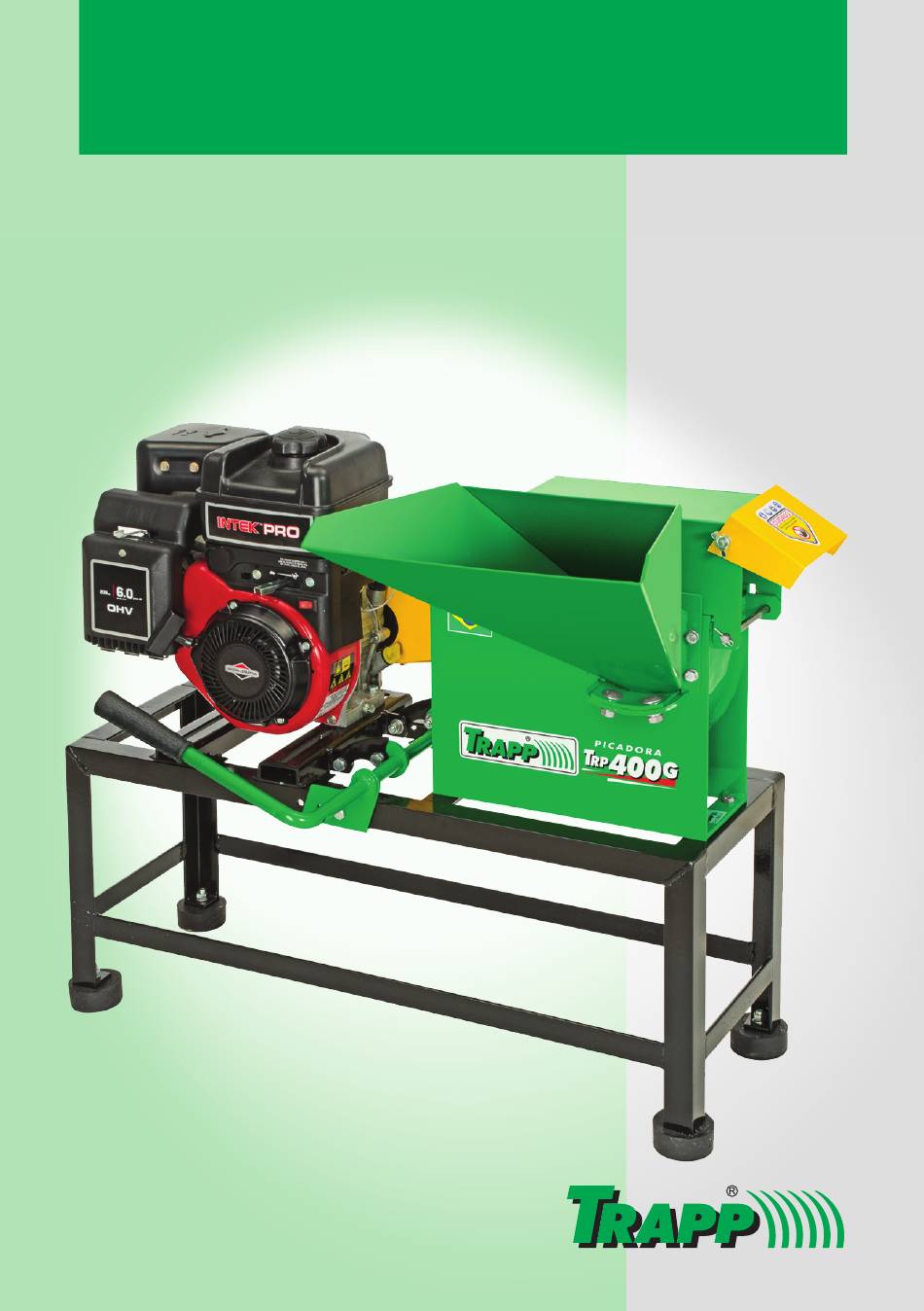

  • Page 1 Trituradores / Picadores Trituradores / Picadores Forrageiros Forrageiros Trituradores / Picadoras de Pasto Trituradores / Picadoras de Pasto Foliage Shredder Foliage Shredder Modelos / Models TRP 30 TRP 30 TRP 40 TRP 40 TRP 400E TRP 400E TRP 400G TRP 400G...
  • Page 2 TRP 30 TRP 30 TRP 40 TRP 40 TRP 400E TRP 400E Português Español TRP 400G TRP 400G English...

  • Page 3: Recomendações Importantes

    Parabéns! Você acaba de adquirir um produto de qualidade, desenvolvido com a mais alta Tecnologia TRAPP. Este produto lhe proporcionará rapidez e eficiência nos trabalhos, com economia e total segurança. Para isso, são necessários alguns cuidados. As medidas de segurança, extremamente importantes, contidas neste manual de instruções, não cobrem todas as situações possíveis que poderão ocorrer.

  • Page 4: Utilização E Cuidados

    Caso o triturador/picador não desenvolva a potência necessária, contate um assistente técnico Nota: TRAPP ou um eletricista de sua confiança para não utilize o injetor de combustível quando verificar as condições elétricas de sua rede, evitando o motor já estiver quente (TRP 400G).
  • Page 5 Verifique se a tensão da máquina é a mesma da Verifique o estado do cabo de alimentação e nunca o repare com fita isolante. rede elétrica (TRP 30/TRP 40/TRP 400E). Leia atentamente as instruções e procure se Nunca utilize jato de água para limpar o...
  • Page 6 Atenção! Atenção! Quando o triturador/picador estiver em Sempre que realizar qualquer limpeza ou operação de manutenção, assegure-se primeiro funcionamento, não introduza a mão dentro que o equipamento esteja desligado e as do funil do verde e nem pela saída inferior.

  • Page 7: Características Técnicas

    Produção Potência Tensão Modelo da máquina Tipo ração verde (cv) 50 Hz 60 Hz (mm) (kg/h) TRP 30 1 - 1,25 (*) - 1,5 3.600 Monof. 500/900 3.000 TRP 40 1 - 1,25 (*) - 1,5 127/220 3.000 3.600 Monof.

  • Page 8: Principais Componentes

    3 x 2,5 2 x 2,5 3 x 2,5 2 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 Obs.: caso haja necessidade de metragem maior, favor consultar o assistente técnico mais próximo. Principais Componentes Modelos TRP 30 e TRP 40 1. Funil de alimentação 4. Motor 2.
  • Page 9 4. Motor 5. Proteção da correia 5. Proteção da correia Instalação do Motor Os trituradores/picadores TRAPP, monofásicos ou trifásicos, são montados com motores de uma única Atenção! tensão (127 ou 220 V) ou de dupla tensão (127 e Antes de efetuar qualquer tipo de ligação, 220 V).

  • Page 10: Instruções De Operação

    Se a tensão da rede elétrica coincide com a do triturador/picador. Aterramento TRP 30, TRP 40 e TRP 400E Ponto de aterramento Obs.: este ponto de aterramento tem o mesmo posicionamento para ambas as máquinas.
  • Page 11 Acionamento do Esticador da Correia O motor deverá ser acionado somente quando a alavanca do esticador da correia estiver na posição (1) de alívio, ou seja, sem esticar as correias, nesta posição acione o motor e quando atingir rotação máxima, movimente a alavanca até...
  • Page 12 A regulagem é feita soltando-se a porca sextavada (1) conforme a Figura 1 e deslocando-se a contrafaca até que as facas passem a uma distância de aproximadamente 1,5 mm para o TRP 30 e TRP 40 e 4,0 mm para o TRP 400E/G (Figura 2). Faca A contrafaca deve ser substituída quando...
  • Page 13 Afiação das facas Os trituradores/picadores TRAPP saem de fábrica com as facas temperadas, com isto, prolongando a vida útil do corte. A afiação das facas deve ocorrer quando se notar que o fio de corte (gume) estiver gasto. Afie apenas o lado indicado da faca (Figura 3), procurando manter a inclinação original.
  • Page 14 Acesso as lâminas TRP 30 e TRP 40 Solte o manípulo (1) e arruela lisa (2) até o ponto onde o gancho (3) libere a tampa (4), tendo acesso assim às lâminas e disco. Acesso as lâminas TRP 400E e TRP 400G...
  • Page 15 Manutenção das lâminas de corte Afiação das lâminas de corte Modelos TRP 30 e TRP 40 Os trituradores/picadores TRAPP saem de fábrica com 2 lâminas de corte temperadas, prolongando, com isto, a vida útil do corte. A afiação das 2 lâminas deve ocorrer quando se notar que o fio de corte (gume) estiver gasto.
  • Page 16 Especificações de Torque Para um aperto correto dos parafusos, sugerimos o uso da chave de torque adequada e os valores aplicáveis, conforme listado nas tabelas a seguir: Torques para parafusos série métrica - rosca normal - UNC Classe de resistência - 8.8 Rosca lbf.ft...
  • Page 17 Funcionamento - TRP 400G Certifique-se de que há óleo no cárter e em nível Para desligar o motor, basta soltar a alavanca do correto. freio. Verifique se há gasolina ou diesel no tanque de combustível. Notas: Não utilize o injetor quando o motor estiver quente, após um período de...
  • Page 18 6. Verifique o nível do óleo com a vareta indicadora (2). Para fazer uma leitura precisa, Atenção! aperte firmemente a tampa sobre o tubo antes de remover a vareta. Mantenha o óleo na linha Ao trocar o óleo ainda com o motor quente, “...

  • Page 19: Sugestões Úteis

    Plano de Manutenção Periódica do Motor a Combustão - TRP 400G Primeiras 5 horas Trocar o óleo Cada 8 horas ou diariamente Verifique o nível de óleo do motor Limpar a área em torno do silencioso e os controles...
  • Page 20 Termo de Garantia A Metalúrgica TRAPP Ltda. garante Nota: este produto contra defeitos de fabricação pelo prazo de 12 (doze) Todas peças meses, a contar da data de emissão comprovadamente defeituosas da Nota Fiscal de Compra. serão substituídas, sem ônus, não havendo troca do aparelho...
  • Page 21 Metalúrgica TRAPP Ltda., ou se o utilização de peças não produto ficar exposto à umidade, originais. intempéries, maresia, etc., bem como peças que apresentarem...

  • Page 22: Recomendaciones Importantes

    Bienvenido! Muchas gracias por la adquisición de más un producto de calidad, desarrollado con la más alta tecnología TRAPP. Este equipo va a proporcionarle rapidez y eficiencia en sus trabajos, con economía y total seguridad. Para eso, algunos cuidados especiales deben ser observados.

  • Page 23: Seguridad Personal

    Nota: no utilice el inyector de combustible asistente técnico TRAPP o con un electricista cuando el motor ya esté caliente (TRP 400G). de su confianza para verificar las condiciones eléctricas de su red, evitando así, la quema del...
  • Page 24 Instrucciones Adicionales de Seguridad y Operación Verifique si el tensíon de la máquina es el mismo de la red eléctrica (TRP 30/TRP 40/TRP 400E). ¡Atención! Lea atentamente las instrucciones y procure Verifique frecuentemente si todos los tornillos familiarizarse con los controles y el uso adecuado están bien fijados, principalmente el de la...
  • Page 25 ¡Atención! Reposición de piezas - Utilice siempre piezas de reposición y servicios de mantenimiento de Cuando el triturador/picadora esté en asistentes técnicos TRAPP. funcionamiento, no introduzca la mano dentro del embudo del verde y ni por la salida inferior. ¡Atención! Siempre que realice cualquier limpieza u operación de mantenimiento, asegúrese...
  • Page 26 Rotación de la máquina (rpm) Potencia Tensión Modelo la máquina Tipo ración verde (cv) 50 Hz 60 Hz (mm) (kg/h) TRP 30 1 -1,25 (*) - 1,5 3.600 Monof. 500/900 3.000 TRP 40 1 - 1,25 (*) - 1,5 127/220 3.000 3.600 Monof.

  • Page 27: Principales Componentes

    3 x 2,5 2 x 2,5 3 x 2,5 2 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 Obs.: si necesita metraje más grande, consulte su servicio técnico más cercano. Principales Componentes Modelos TRP 30 y TRP 40 1. Embudo de alimentación 4. Motor 2.

  • Page 28: Instalación Del Motor

    4. Motor 5. Protección de la correa 5. Protección de la correa Instalación del Motor Los trituradores/picadoras TRAPP, monofásicos o trifásicos, son montados con motores de una ¡Atención! única tensión (127 o 220 V) o de doble tensión Antes de efectuar cualquier tipo de conexión, (127 y 220 V).

  • Page 29: Instrucciones De Operación

    Si la tensión de la red eléctrica coincide con la del triturador/picadora. Descarga a Tierra TRP 30, TRP 40 e TRP 400E Punto de descarga a tierra Obs.: este punto de descarga a tierra tiene el mismo posicionamiento para ambas máquinas.
  • Page 30 Accionamiento del Tensor de la Correa El motor deberá ser accionado solamente cuando la palanca del estirador de la correa esté en la posición (1) de alivio, o sea, sin estirar las correas, en esta posición accione el motor y cuando alcance rotación máxima, mueva la palanca hasta la posición (2) de tensión en las correas, verificando siempre si las correas están...

  • Page 31: Instrucciones De Mantenimiento

    Figura 1 y desplazando la contracuchilla hasta que las cuchillas pasen a una distancia de aproximadamente 1,5 mm para el TRP 30 e TRP 40 y 4,0 mm para el TRP 400E/G (Figura 2). La contracuchilla debe ser sustituida cuando presente señales de desgaste.
  • Page 32 El afilado de las Cuchillas trituradores/picadoras TRAPP salen la fábrica con las cuchillas templadas, con esto, prolongando la vida útil del corte. El afilado de las cuchillas debe ocurrir cuando se note que el filo de corte (arista) esté gasto. Afile apenas el lado indicado de la cuchilla (Figura 3), procurando mantener la inclinación original.
  • Page 33 Acceso a las láminas TRP 30 e TRP 40 Suelte la perilla (1) y arandela lisa (2) hasta el punto donde el gancho (3) libera la tapa (4), teniendo acceso así a las láminas y disco. Acceso a las láminas TRP 400E e TRP 400G...
  • Page 34 Mantenimiento de las láminas de Afilado de las láminas de corte corte Modelos TRP 30 e TRP 40 Los trituradores/picadoras TRAPP salen de fábrica con las 2 láminas de corte templadas, prolongando, con ello, la vida útil del corte.
  • Page 35 Especificaciones de Torque Para un correcto apriete de los tornillos, sugerimos el uso de la llave de torque adecuada y los valores aplicables, que figuran en las tablas siguientes: Torques para tornillos serie métrica - rosca normal - UNC Clase de resistencia - 8.8...
  • Page 36 Funcionamiento - TRP 400G Certifiquese que haya aceite en el carter y en el Accione la palanca del acelerador e inicie el trabajo. nivel adecuado. Para apagar el motor, basta soltar la palanca Verifique que haya combustible o diesel en el retráctil de freno.
  • Page 37 6. Verifique el nivel de aceite con la varilla indicadora (2). Para hacer una lectura precisa, ¡Atención! apriete firmemente la tapa sobre el tubo antes de quitar la varilla. Mantenga el aceite en la línea Al cambiar el aceite, aun con el motor “...

  • Page 38: Sugerencias Útiles

    Plan de Mantenimiento Periódico del Motor de Combustión - TRP 400G En las primeras 5 horas Cambiar el aceite del carter o periódicamente Cada 8 horas Verificar el nivel del aceite Limpiar el área alrededor del silencioso y de los controles...
  • Page 39 D efectos de fabricación como fabricante. error de montaje, falla de material y la respectiva mano de obra para la reparación, después de la debida comprobación por parte de los técnicos de la Metalúrgica TRAPP Ltda. o asistentes técnicos autorizados.
  • Page 40 Metalúrgica o accidentes que vengan a TRAPP Ltda. o si el producto ocurrir por la utilización de queda expuesto a la humedad, intemperie, ambiente marino, etc., piezas no originales.

  • Page 41: Important Recommendations

    The operator must be aware that good sense, attention, and precautions cannot be incorporated into the product, therefore caution should be taken when operating and servicing TRAPP shredders. Important Recommendations 2 - Electrical safety...

  • Page 42: Personal Safety

    TRP 40. If they are Always call TRAPP Authorized Service not turning in the direction as specified, contact Technicians. TRAPP is not responsible for service dealer or an electrician to invert direction occasional accidents caused by the use of of rotation.
  • Page 43 Additional Safety and Operation Instructions Make sure the voltage of the power source is the Check the status of the power supply cord. Never same of that of the equipment (TRP 30/TRP 40/ fix it with insulating tape. TRP 400E).

  • Page 44: Operation

    Attention! Attention! When the shredder is operating, do neither put Whenever cleaning or servicing, make sure your hand inside the green crop feeder nor in the equipment is off and the blades are still as the downward exit. they continue to move for some seconds.

  • Page 45: Technical Characteristics

    Production Power Voltage Model machine Type green crop (cv) 50 Hz 60 Hz pulley (mm) (kg/h) TRP 30 1 - 1.25 (*) - 1.5 3,600 Monophase 500/900 3,000 TRP 40 1 - 1.25 (*) - 1.5 127/220 3,000 3,600 Monophase...

  • Page 46: Main Components

    3 x 2.5 2 x 2.5 3 x 2.5 2 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 3 x 2.5 Obs.: if greater length is needed, consult warranty dealer nearest you. Main Components Models TRP 30 and TRP 40 1. Feeding funnel 4. Motor 2.

  • Page 47: Motor Installation

    4. Motor 5. Belt guard 5. Belt guard Motor Installation TRAPP shredders, single or three phase, are fitted with single voltage motors (127 or 220 V) or dual Attention! voltage (127 and 220 V). They leave the factory Before making any connections, make sure without the electrical connection so that the power source is disconnected.
  • Page 48 If the voltage of the power source is the same of that of the shredder. Grounding the TRP 30, TRP 40 and the TRP 400E Grounding point Note: this grounding point is in the same position on both machines.
  • Page 49 Belt Tensioner Start The motor should only be started when the belt tightening lever is in the (1) pressure relief position, i.e., not stretching the belts, in this position turn the motor on and when it reaches its full speed, move the lever to the belt tension position (2), always checking if the belts are tight and the lever has reached its end point, operating the shredder.

  • Page 50: Maintenance Instructions

    1.5 mm for the TRP 30 and TRP 40 and 4.0 mm for the TRP 400E/G (Figure 2). The counter cutting blade shall be substituted when worn out.
  • Page 51 Sharpening of cutting blades TRAPP shredders leave factory with temperate cutting blades, prolonging cutting durability. Sharpen the cutting blades when the edge is dull. Sharpen the side indicated only (Figure 3), trying to keep its original inclination. Whenever sharpening,...
  • Page 52 Access to the TRP 30 and Loosen the handle (1) and flat washer (2) to the point where the hook (3) releases the cover (4), and TRP 40 blades you can access the blades and the disc. Access to the TRP 400E and TRP 400G blades...
  • Page 53 Maintenance of the cutting blades Sharpening the cutting blades Models TRP 30 and TRP 40 TRAPP shredders leave the factory with 2 cutting blades sharpened this prolongs the useful life of the cutting edge The 2 blades should be sharpened when the cutting edge is worn.

  • Page 54: Torque Specifications

    Torque Specifications For proper screw tightening, use an adequate torque wrench and the values listed in the tables below: Screw torques - metric - coarse thread - UNC Resistance class - 8.8 Thread lbf.ft 10.6 25.6 18.8 51.2 37.7 88.0...
  • Page 55 Operation - TRP 400G Ensure that there is oil in the crakcase and that it is In order to turn the engine off, just release the at the correct level. retractable brake handle. Check whether there is fuel or diesel in the tank.
  • Page 56 6. Check the level of oil with indicating rod (2). For better reading, firmly hold cover on tube before Attention! removing the rod. Keep oil at rod “ Full ” level. If motor is hot when changing oil, be careful to remove oil container.

  • Page 57: Useful Suggestions

    Periodic Maintenance Plan of Combustion Engine - TRP 400G In the first 5 hours Change the oil of the crankcase Every 8 hours or daily Check the oil level Clean the area around the muffler and the controls Clean the protective screen...

  • Page 58: Warranty Term

    TRAPP nearest Assistance Shop. T he first 3 (three) months -    legal warranty; This warranty will only apply if product invoice is presented.
  • Page 59 Metalúrgica accidents that may TRAPP Ltda., if the product occur due to use of has been exposed to humidity, non-original parts. weather, saline air, etc., or if...
  • Page 60 Símbolos Marcados nos Trituradores / Picadores TRAPP Símbolos Señalados en los Trituradores / Picadoras TRAPP TRAPP Symbols for Grain Shredder Atenção! Atención! Attention! Aviso. Aviso. Warning. Leia o manual de Lea el manual de Read operator´s instruções. instrucciones. manual. Utilice...
  • Page 61 Notas / Notas / Notes...
  • Page 62 Notas / Notas / Notes...
  • Page 64 Infringers will be prosecuted accordingly. Serviço de Atendimento ao Consumidor Servicio de Tratamiento al Cliente Customer Service Fone: +55 47 3371-0088 - +55 47 2107-8800 Webmail: trapp@trapp.com.br Website: www.trapp.com.br (Fale com TRAPP - Contacte TRAPP - Contact TRAPP) 1113-858 - Maio/2018 - Rev. 09...
