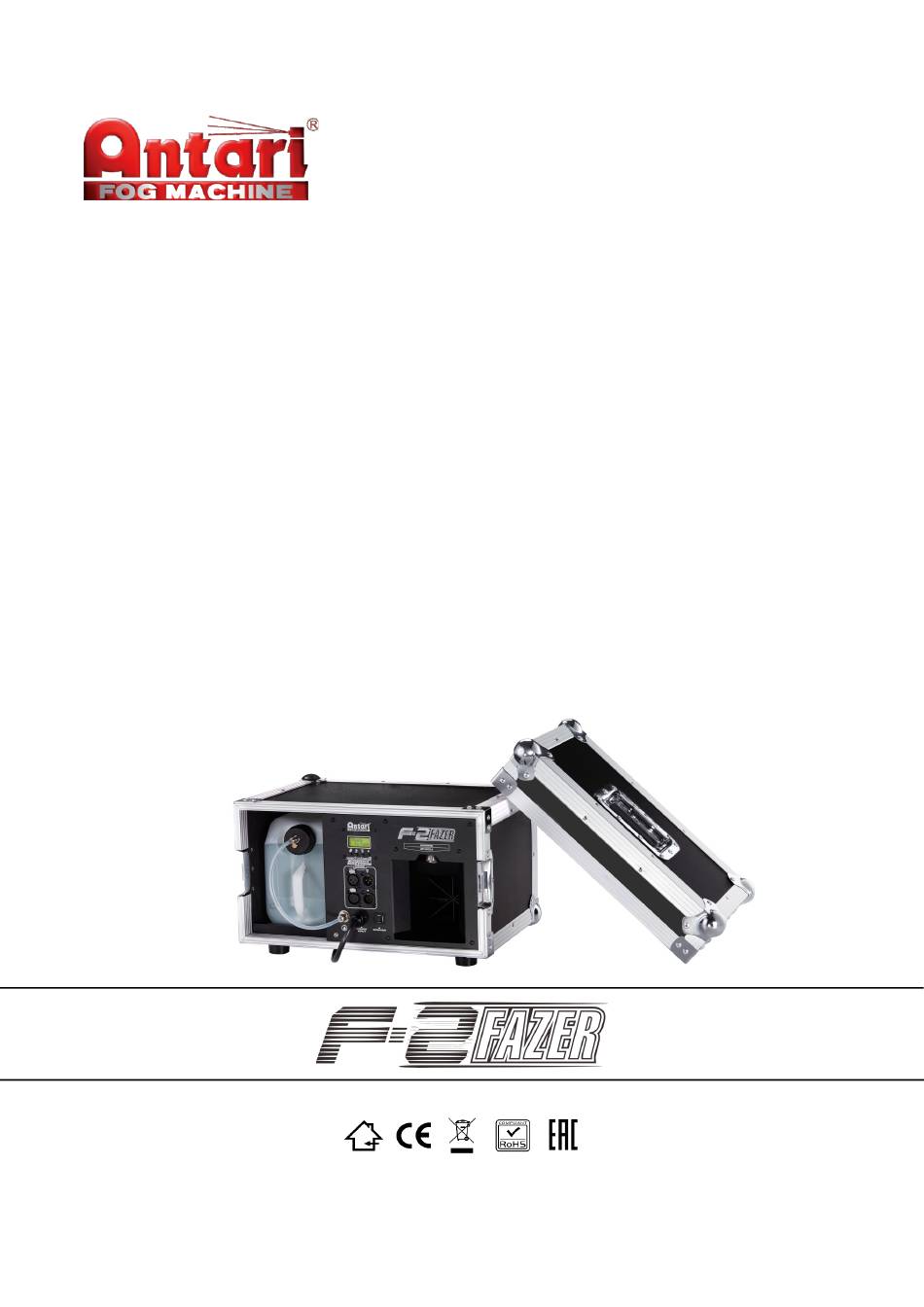

- Page 1 F-2 Fazer User Manual - ENGLISH 中文 中文 © 2021 Antari Lighting and Effects Ltd © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 2 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 3: Safety Information
Disconnect the machine from AC power before servicing and when not in use. l If the supply cord is damaged, contact your local Antari dealer for replacement. l This product is for indoor use only! Do not expose to rain or moisture. If fluid is spilled, disconnect AC power and clean with a damp cloth. -
Page 4: Unpacking And Inspection
What is included: 1 x F-2 Fazer 1 x Fluid Tank 1 x User Manual Product Dimension H 233.6 mm W 380 mm L 424.1 mm © 2021 Antari Lighting and Effects Ltd. www.antari.com... -

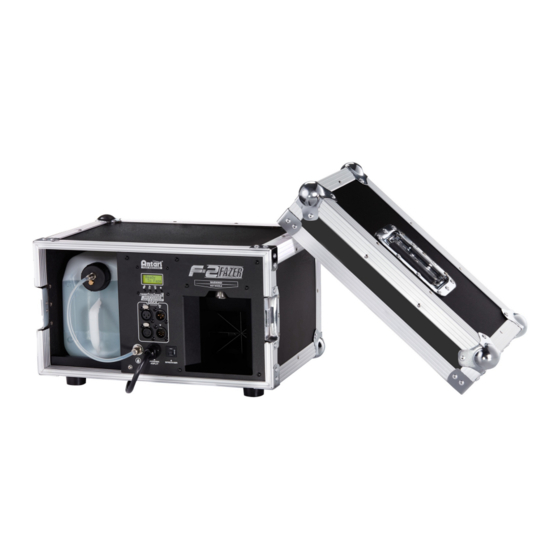

Page 5: Product Overview
Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm of open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to a suitably rated power supply. To determine the power requirement for the machine, refer to the label on the back of the machine. -
Page 6: Operation
Timer Set the timer output from 1 to 100% Out 100% Volume Set the output volume from 1 to 100% Out 100% Set the output volume from 20 to 100% Out 100% © 2021 Antari Lighting and Effects Ltd. www.antari.com... - Page 7 Making the DMX Connection – Connect the machine to a DMX controller or to one of the machines in the DMX chain. The machine uses a 3-pin or 5-pin XLR connector for DMX connection, the connector are located on the front of the machine. © 2021 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 8: Service And Maintenance
Fan 21 – 100% Fluid Only use Antari FLG water-based liquid for the F-2 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction. -
Page 9: Error Messages
Indicates heater is not working properly Heater Error If above message shows on the display, unplug the machine and stop operation immediately. Contact your local Antari dealer for advice Technical Specifications Input Voltage US model: AC 100-120V, 50/60 Hz EU model: AC 220-240V, 50/60 Hz... - Page 10 立即拔除插頭，並聯繫當地的 Antari 代理商。 l 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器， 未經授權的技術人員，可能導致機器故障或永久損壞。 l 機器限成人操作，請勿在無人值守時讓機器運作。 l 請勿讓身體、精神、感官存在缺陷或經驗不足者(包括兒童)使用本機器。 l 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 l 請勿添加任何易燃物品進入機器。 l 操作機器時請確認周邊沒有任何易燃的材料。 l 為確保機器的使用壽命，請使用 Antari 的煙霧水。使用其他品牌煙霧水可能會導致電熱管 阻塞和機器的故障，並使保固失效。 l 如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。 l 運送機器以前，請確認機器的油箱已經完全清空。 l 煙霧水不能食用，吞食煙霧水可能導致損壞健康的風險，請將煙霧水存放在室內安全的地 方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 11 F-2 薄煙機 1 台 油桶 1 個 使用說明書 1 本 機器尺寸 高 233.6 mm 寬 380 mm 長 424.1 mm 機器外觀概述 LCD 控制面板 出煙口 XLR 3-Pin 及 XLR 5-Pin DMX 連接座 主電源連接線 複歸式電源斷路器 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 12 步驟 5: 若欲開始輸出煙霧，請按下控制面板上的 Volume 按鍵。 步驟 6: 須關閉本機時，按住 Stop 按鍵約 3 秒，機器會自動進入清潔模式，待清潔完畢機器 會自動關閉進入待機模式。欲喚醒機器，請按 Volume 按鍵，即可回到正常操作模式。 操作說明 控制面板操作 F-2 可透過機器背板上搭載的數位控制面板操作。 按鍵 功能 [MENU] 瀏覽設定清單 ▲ [UP]/[TIMER] 增加/啟動 定時功能 ▼ [DOWN]/[VOLUME] 減少/啟動 輸出量功能 [STOP] 關閉 定時/輸出量功能 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 13 設定風扇轉速，範圍是 20 至 100% Out 100% DMX512 設定 DMX 位址從 1 至 511 Add. 511 DMX Mode 選擇 DMX 模式： 頻道 2, 頻道 1, 與同步模式(Sync) Quick 開啟/關閉 使用上次設定數值的功能 Start OFF Info 此選單顯示當前機器軟體版本訊息 Ver: 1.0 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 14 DMX 通道功能 通道模式 通道 數值範圍 功能 停止噴煙 6-255 煙霧輸出量 1-100% 6-255 風扇轉速 20-100% 停止噴煙 風扇轉速 100% 煙霧輸出量 1-100% 6-255 風扇轉速 100% 停止噴煙 風扇轉速 20% Sync 煙霧輸出量 1-100% 6-255 風扇轉速 21 – 100% © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 15 F-2 薄煙機，僅能使用 Antari FLG 高品質濃煙霧水。機器使用 FLG 高品質濃煙霧水進行測試與 校正，使用 FLG 煙霧水將產生最佳的煙霧效果。使用其它的煙霧水，將導致機器故障並保固 失效。 維護與保養 請保持機器清潔，不要讓機器髒汙。 ․ 可以使用空氣壓縮機，吸塵器或軟毛刷除去機器上的灰塵。 ․ 機殼可使用濕布擦拭。 ․ 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或加電熱管產生冷凝。 ․ 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。 ․ 機器上過多的灰塵，液體殘餘累積的髒污會降低機器工作性能，並導致散熱不良。 ․ 機器錯誤訊息 Heater 機器偵測電熱管過熱。 Overheat Heater 電熱管無法正常運作。 Error 若控制面板顯示以上訊息，請立即將電源拔除並停止操作機器。請與當地 Antari 經銷商/零售 商連絡，尋求協助。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 16 Antari FLG 濃煙霧水 適用煙油 DMX 512, 手動控制 控制方式 DMX512 頻道 占用 2 頻道, 煙霧輸出量和風扇轉速 主電源連接座 DMX 數據連接座 3-pin 及 5-pin XLR 長 424.1 x 寬 380 x 高 233.6 mm 尺寸 14.7 kg 淨重 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 17 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 18 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 19 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 20 C08F20001 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
