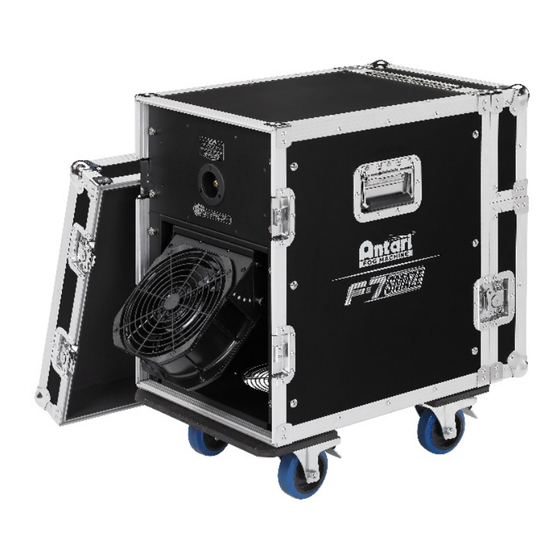

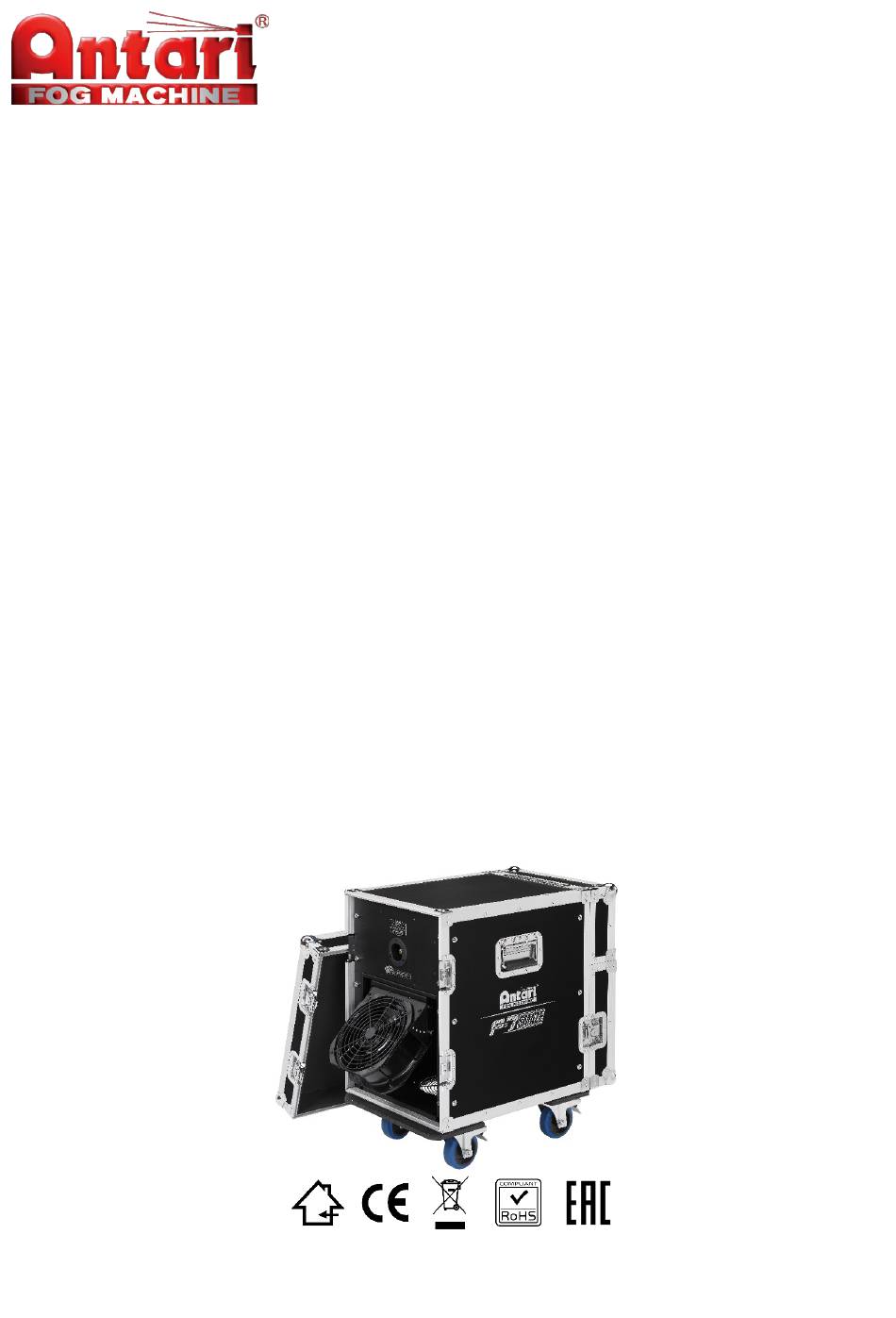

- Page 1 F-7X Smaze Machine User Manual - English - 中文 © 2024 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid ..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status Description .......................... 5 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be... -
Page 4: Package Contents & Inspection
Return machine to the nearest authorized service facility for examination, repair, or electrical or mechanical adjustment. To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may clog the heater and cause malfunction. -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. -
Page 6: Setting And Manual Operation
8. Control Settings F-7X Smaze Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. Manual... -
Page 7: Machine Status Description
Description Machine is ready to Operate (Top Left Corner show 100% On The Screen) W-DMX Status (Top Right Hand Corner On the Display, please see Antari F-7X Smaze 12.3 for more details) Ready To Fog Wireless Signal Fog Output 100% Fog Output level 20 –... -
Page 8: Dmx Connection
Fan Off 6 - 255 Fan Speed 20 - 100% 11. RDM Function The F-7X Smaze Machine is RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category RDM Parameter ID’s Value... -
Page 9: W-Dmx Wireless Dmx Receiver (Optional)
12. ES-W-DMX Wireless DMX Receiver (Optional) ES-W-DMX is an optional accessory for F-7X Smaze Machines. If you already purchased the W-DMX model, it’s ready to use. If you purchase it afterwards, please follow the instruction below. If you encounter any problem, please contact your local Antari dealer for assistant. -
Page 10: Wtr-110 Wireless Remote (Optional)
13. WTR-110 Wireless Remote (Optional) WTR-110 Wireless Remote is an optional accessory for F-7X Smaze Machines, it included a W-2 wireless transmitter and a wireless receiver. If you already purchased the wireless model, it’s ready to use. If you purchase the module afterward, please follow the instruction below. -
Page 11: Service And Maintenance
Step 1: Please switch to the OFF position; Step 2: Wait 60 seconds; Step 3: Flip switch to ON position. **If the breaker (switch) still jumps off after reset, please contact your local Antari dealer for assistance. Breaker Specification 100-120V = 15A 250V 220-240V = 9A 250V 15. -
Page 12: Warranty Disclaimer
F-7X ES-W-DMX Wireless DMX Receiver、WTR-110 Wireless Remote Optional Accessories Dimension L 728 W 428 H 719 mm (L 28.66 W 16.85 H 28.31 inch) Weight 53.0 kg (117.85 lbs.) Warranty Disclaimer We guarantee the merchandise manufactured by us to be free from defect in material and workmanship for a period of one year. -
Page 13: 安全注意事項
1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 21 附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 機器的噴嘴非常燙。當機器工作時，請遠離噴嘴 50 公分以上。 請於堅固、平坦、穩定且通風良好的表面上使用機器。請勿遮蓋機器散熱部份，機器周邊至少應保留 50 公分的空間並確認附近沒有易燃性物質或可揮發性氣體。... -
Page 14: 包裝內容與檢查
FOR INDOOR USE ONLY. KEEP DRY. 僅限室內使用。請保持乾燥 NO USER SERVICEABLE PARTS INSIDE. 內部無使用者需維修之零配件 3. 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 包裝內容 1 x F-7X Smaze 煙霧機 2 x 5 公升油桶 2 x Neutrik powerCON 電源線 1 x 說明書或掃描機身 QR CODE 選配說明 品項 描述... -
Page 15: 機器訊息
09. 二合一電源&斷路器開關 05. XLR 3-Pin/5-Pin 連接頭(DMX) 10. 5 公升油桶 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能... -
Page 16: 設定與手動操作說明
如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 認附近沒有易燃性物質或可揮發性氣體。 步驟 2. 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管。 步驟 3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相 符。 步驟 4. 啟動機器電源後，使機器開始加溫。機器加溫到可工作溫度大約需要 8 分鐘。當機器達到工作 溫度時”100%” (螢幕左上角)，表示機器已經準備好可進行操作。 步驟 5. 欲手動模式啟動噴煙，按下面板上的”手動”；調整需要的輸出量及風扇速度按下”開始”然後再按 一次停止噴煙 步驟 6. 定時模式啟動噴煙，按下面板上的”定時”; 調整需要的[間隔時間]、[噴煙時間]、[輸出量]及[風... -
Page 17: 機器狀態
English /中文/日本語 語言選項 LCD 背光 高/中/低/自動關閉 倒數 180 秒 自我清潔模式 9. 機器狀態 機器狀態說明 面板畫面 說明 W-DMX 連接狀態 (螢幕左上角顯示 100%) 噴煙就緒 Antari F-7X Smaze 噴煙就緒 (螢幕右上角圖示，詳細說明請參考 12.3)Wireless 顯示 噴煙輸出量 100 % 噴煙輸出量 20 – 100% 噴霧輸出量 100% 噴霧輸出量 1 – 100%... -
Page 18: Dmx 說明
噴霧輸出量 1 – 100% 0 - 5 風扇關閉 通道 3 6 - 255 風扇速度 20 - 100% 11. RDM 功能 F-7X Smaze 煙霧機配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監 控、管理。請參考下表相關 RDM 支援參數; Category RDM Parameter ID’s Value Required (Slot 21-22) -
Page 19: W-Dmx 無線 Dmx 接收器(選配)
0x1000 控制 POWER_STATE 0x1010 12. ES-W-DMX 無線 DMX 接收器 ( 選配 ) ES-W-DMX 無線 DMX 接收器是 F-7X Smaze 煙霧機的選購配件。若您採購的版本已含無線 DMX 功能即 已安裝至機器上，可直接使用。若是後續採購 ES-W-DMX 無線 DMX 接收器，請按照下方說明進行安 裝。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。本機選購的無線 DMX 接收器可同時 支援 CRMX 以及 W-DMX 協議 12.1 ES-W-DMX 這是一個無線 DMX 接收器... -
Page 20: Wtr-110 無線控制器(選配)
無線 DMX 發射器連接遺失 / 正在與發射器連接 ☉ ● (紅色) 沒有對頻任何無線 DMX 發射器 13. WTR-110 無線控制器 ( 選配 ) WTR-110 無線控制器包含一個 W-2 無線發射器及無線接收器，此為 F-7X Smaze 煙霧機的選購配件。若您 採購的版本已含無線功能即已安裝至機器上，可直接使用。若是後續採購 WTR-110 無線控制器，請按照下 方說明進行安裝與配對。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 13.1 W-2 無線發射器說明 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境因... -
Page 21: 維護和保養
可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。 在存放或收起機器前，請確認機器完全冷卻，避免機器內部潮濕導致故障。 建議每月至少讓機器運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能，導至散熱不良。 14.1 重置斷路器 ( 二合一電源開關 ) 此二合一開關結合電源和斷路器功能。請依照以下 步驟重置斷路器; 步驟 1: 請將此二合一開關切到 OFF 的位置 步驟 2: 等待 60 秒 步驟 3: 再將此二合一開關切到 ON 的位置即完成重 置 若重置斷路器後，依然跳掉的話，請與當地 Antari 經銷商聯繫，尋求協助。 斷路器規格 100-120V = 15A 250V 220-240V = 9A 250V... -
Page 22: 技術規格
噴煙模式: 140 毫升/分鐘 (100%輸出) 耗油量 噴霧模式: 28 毫升/分鐘 (100%輸出) 噴霧模式: 2.8 小時(最大輸出量下) 運作時間 5 公升 (1.32 加侖) x 2 油桶容量 Antari FLG、Antari FLH、Antari FLZ 適用煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線 DMX(選配)、無線控制(選配) 控制方式 DMX 512 通道 3 個頻道... -
Page 23: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08F7X000...
