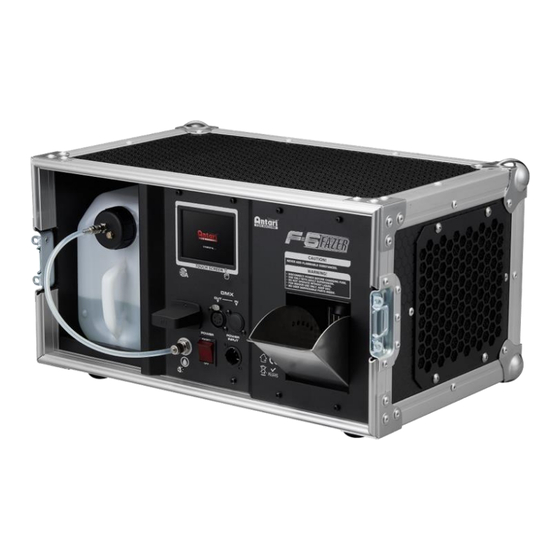

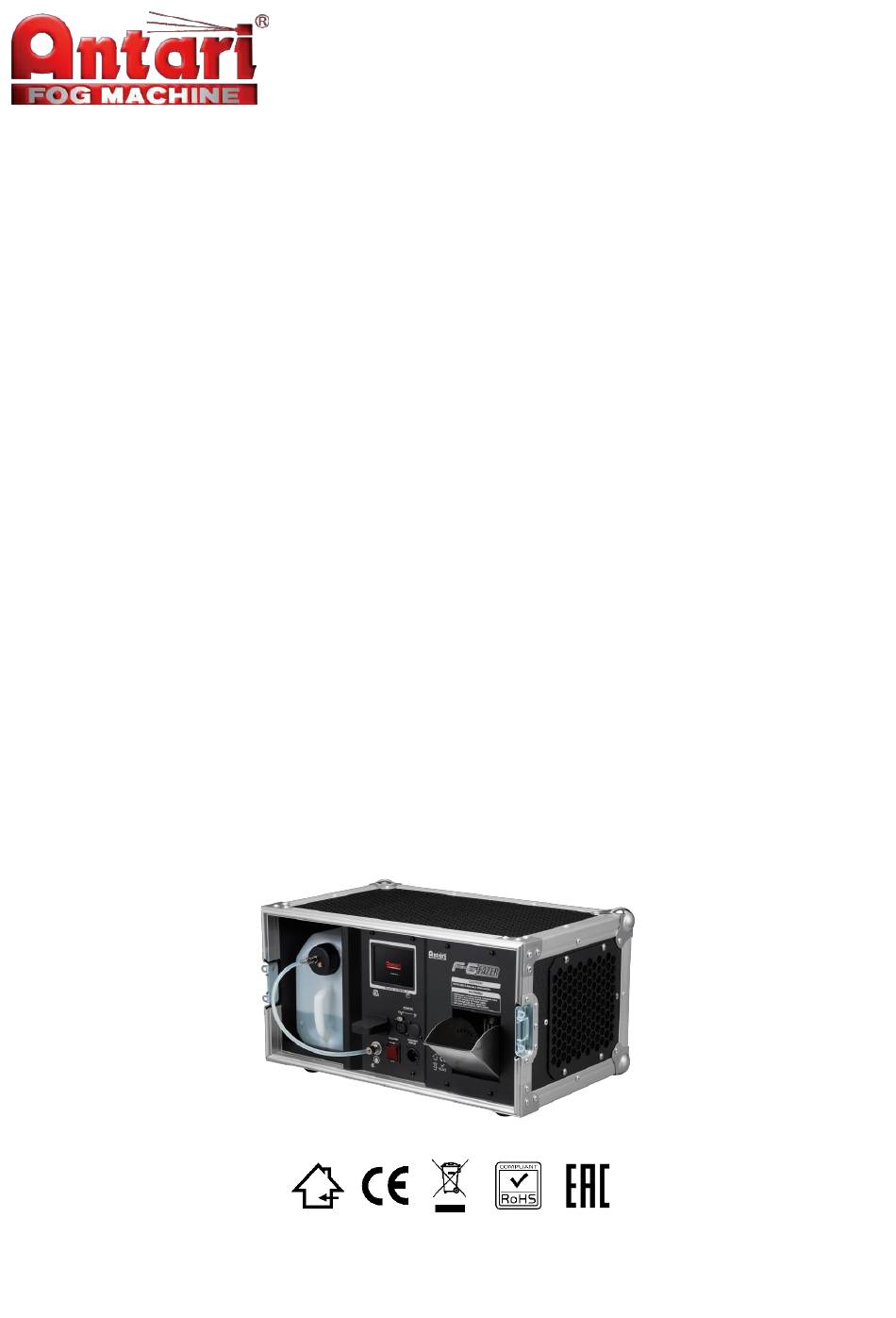

- Page 1 Fazer Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status Description ......................... 5 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 4: Package Contents & Inspection
To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may clog the heater and cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below;... -
Page 5: Machine Details
If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... -
Page 6: Setting And Manual Operation
8. Control Settings F-6 Fazer Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. -
Page 7: Machine Status Description
Description AC Frequency Input Frequency Machine is ready to Operate (Top Left Corner show 100% On The Screen) Antari F-6 W-DMX Status (Top Right Hand Corner On the Display, please see Ready To Fog 12.3 for more details) Wireless Signal... -
Page 8: Dmx Connection
Mode 3 Channel 2 Ch1 Fog Output and Ch2 Fan Speed 11. RDM Function The F-6 Fazer Fog Machine is RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category RDM Parameter ID’s... -
Page 9: W-Dmx Wireless Dmx Receiver (Optional)
12. ES-W-DMX Wireless DMX Receiver (Optional) ES-W-DMX is an optional accessory for F-6 Fazer Fog Machines. If you already purchased the W-DMX model, it’s ready to use. If you purchase it afterwards, please follow the instruction below. If you encounter any problem, please contact your local Antari dealer for assistant. -
Page 10: Wtr-110 Wireless Remote (Optional)
13. WTR-110 Wireless Remote (Optional) WTR-110 Wireless Remote is an optional accessory for F-6 Fazer Fog Machines, it included a W-2 wireless transmitter and a wireless receiver. If you already purchased the wireless model, it’s ready to use. If you purchase the module afterward, please follow the instruction below. -
Page 11: Service And Maintenance
Step 1: Please switch to the OFF position; Step 2: Wait 60 seconds; Step 3: Flip switch to ON position. **If the breaker (switch) still jumps off after reset, please contact your local Antari dealer for assistance. Breaker Specification 100-120V = 15A 250V 220-240V = 9A 250V 15. -
Page 12: Machine Dimension
purpose other than that for which they are specially designed. This warranty shall not apply to any merchandise which has been repaired, altered or assembled outside our factory in any way so as in our judgment to affect its performance, nor which has been subjected to misuse, negligence, or accident nor to any merchandise operated contrary to our printed instructions. -
Page 13: 安全注意事項
1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 21 附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 ... -
Page 14: 包裝內容與檢查
關閉機器時，將控制開關轉到關閉的位置，然後再將插頭從插座拔除。 拔除電源線時，請抓住插頭不是電線。 在保養及清潔前，請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時，請勿操作機器。請將機器送回最近的 維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之煙霧水，勿使用其它非 Antari 原廠製造煙霧水或添 加劑，否則可能會導致電熱管阻塞和故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： CAUTION! 注意! NEVER ADD FLAMMABLE SUBSTANCES. 切勿添加易燃物質。 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源 USE ONLY WITH ADULT SUPERVISION. 僅在成人監督下使用 DO NOT OPERATE WITHOUT LIQUID. 請勿在沒有液體的情況操作本機台... -
Page 15: 機器訊息
1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 僅能使用 Antari 原廠製造之香精，並依照原廠建議比例添加(原廠建議比例為 1:1000)，如果使用非原 廠的香精或比例添加有誤，將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。... -
Page 16: 設定與手動操作說明
7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體。 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管。 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相 符。 啟動機器電源後，使機器開始加溫。機器加溫到可工作溫度大約需要 1 分鐘。當機器達到工作 步驟4. 溫度時”100%” (螢幕左上角)，表示機器已經準備好可進行操作。 步驟5. 欲手動模式啟動噴煙，按下面板上的”手動”；調整需要的輸出量及風扇速度按下”開始”然後再按 一次停止噴煙 步驟6. 定時模式啟動噴煙，按下面板上的”定時”; 調整需要的[時間間隔]、[噴煙時間]、[輸出量]及[風 扇速度]按下開始，然後再按一次停止噴煙 步驟7. 按下”DMX”，然後根據需求設定 步驟8. 按下”Menu”，然後根據需求設定 步驟9. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 F-6 煙霧機可以使用下列操作模式，機器每次接受一種訊號。... -
Page 17: 機器狀態
圖標 操作方式 動作 按 確認選擇 按 調整數值 按 回到上一頁 按 啟動 按 停止 按 進入設定 正在運作的模式 (綠色背景) 選單說明 主選單 選項 設定值 1 – 999 秒 間隔時間 1 – 999 秒 啓動時間 定時 1 – 100% 定時輸出量 20 – 100% 風扇速度 1 -100% 手動輸出量... -
Page 18: Dmx 說明
機器狀態說明 面板畫面 說明 AC 頻率 電源頻率 噴煙就緒 (螢幕左上角顯示 100%) Antari F-6 W-DMX 連接狀態 噴煙就緒 (螢幕右上角圖示，詳細說明請參考 12.3) Wireless 顯示 手動輸出量 100 % 手動噴煙執行中 間隔時間 1 - 999 秒 定時噴煙執行 啟動時間 1 - 999 秒 DMX512 DMX 執行中 地址 xxx 倒數 180 秒後進入休眠 (DMX 移除時) 自我清潔模式... -
Page 19: Rdm 功能
11. RDM 功能 F-6 Fazer 煙霧機配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監控、 管理。請參考下表相關 RDM 支援參數; Category RDM Parameter ID’s Value Required (Slot 21-22) Allowed Allowed DISC_UNIQUE_BRANCH 0x0001 NetworkManagement 0x0002 網路管理 0x0003 QUEUED_MESSAGE 0x0020 RDM Information STATUS_MESSAGES 0x0030 RDM 資訊 SUPPORTED_PARAMETERS... -
Page 20: Wtr-110 無線控制器(選配)
無線 DMX 發射器已對頻，但沒有 DMX 訊號 ◎ 無線 DMX 發射器連接遺失 / 正在與發射器連接 ☉ 沒有對頻任何無線 DMX 發射器 ● (紅燈) 13. WTR-110 無線控制器(選配) WTR-110 無線控制器包含一個 W-2 無線發射器及無線接收器，此為 F-6 Fazer 煙霧機的選購配件。若您採購 的版本已含無線功能即已安裝至機器上，可直接使用。若是後續採購 WTR-110 無線控制器，請按照下方說 明進行安裝與配對。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 13.1 W-2 無線發射器說明 發射器：使用 27A 12V 電池 ... -
Page 21: 維護和保養
13.2 WTR-110 接收器安裝說明 如果是後續採購 WTR-110 無線控制器，請按照下方說明進行安裝與配對。如果遇到任何困難與問題，請 與當地的 Antari 經銷商尋求協助。 圖 1 圖 2 圖 3 請看圖一，取下蓋子; 請看圖二，取下後，你會看到一條白色的線，請拉出來接在無線接收器上; 請看圖三，將接收器鎖回去原本的地方，然後按照 13.3 的步驟開始配對。 13.3 配對 & 取消配對 步驟 1：機器必須在 Ready 的狀態，才能進行配對; 步驟 2 : 按下[MENU]進入選單; 步驟 3：按上下箭頭找到[無線遙控器配對]; 步驟 4：按下[配對]後，同時按下無線發射器的[A]鍵，進行配對; 步驟 5 : 按下[取消配對]取消配對，成功後機器會自動重新開機。... -
Page 22: 技術規格
約 1 分鐘 加熱時間 12 毫升/分鐘 (100%輸出) 耗油量 7 小時(最大輸出量下) 運作時間 5 公升 (1.32 加侖) 油桶容量 Antari FLG-5E 濃煙霧水 適用煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線 DMX(選配)、無線控制(選配) 控制方式 DMX 512 通道 2 個頻道 XLR 5-Pin 連接頭(DMX)、Neutrik powerCON 連接頭(主電源) 連接座... -
Page 23: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08F60002...
