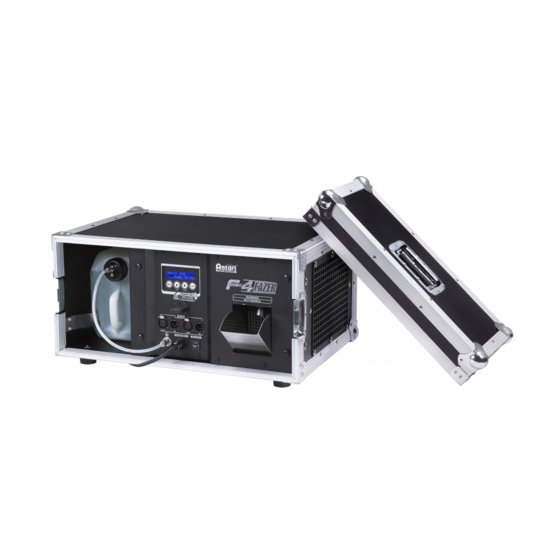

F-4 Fazer
User Manual
English ． Français ． Deutsch
© 2018 Antari Lighting and Effects Ltd.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F-4 Fazer and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Antari F-4 Fazer

Summary of Contents for Antari F-4 Fazer

  • Page 1 F-4 Fazer User Manual English ． Français ． Deutsch © 2018 Antari Lighting and Effects Ltd.

  • Page 3: Safety Information

    Never add flammable liquid of any kind to the machine. ․ Make sure there are no flammable materials close to the machine while operating. ․ Only use Antari fluid. Other fluid may lead to heater clog or malfunction. ․...
  • Page 4 If the machine fails to work, unplug the machine and stop operation immediately. ․ Contact your local Antari dealer for advice. Before transporting the machine, make sure the fluid tank is completely drained. ․ Fog fluid may present health risks if swallowed. Do not drink fog fluid. Store it ․...

  • Page 5: Product Overview

    Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to suitably rated power supply.To determine the power requirement for the machine refer to the label on the back of the machine.
  • Page 6 HOLD it until the LCD screen flashes twice. After the two flashes, press [Menu] to choose the language: English and 中文 (Chinese). Operation Control Panel Operation The machine can be operated with the onboard digital control interface. Antari F-4 Ready To Faze Button Function [MENU]...
  • Page 7 Timer Set duration from 1 to 999 seconds Duration XXX Sec Timer Set output volument from 1 to 100 % Output XXX % Volume Set output volume from 1 to 100 % Output XXX % Fan Speed Set fan speed from 20 to 100% XXX % DMX-512 W-DMX...
  • Page 8 Function Ground Data- Data+ DMX Operation Making the DMX Connection – Connect the machine to a DMX controller or to one of the machines in the DMX chain. The machine uses a 3-pin or 5-pin XLR connector for DMX connection, the connector is located on the front of the machine. Address Setup –...

  • Page 9: Service And Maintenance

    Fluid Only use Antari FLG water-based liquid for the F-4 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure or malfunction.

  • Page 10: Status Messages

    - Fluid consumption 6.7 ml/min - Fluid tank capacity 5l (1.32gal) - Compatible fluid Antari FLG-5E Heavy Fog Fluid - Operating time 12 hrs at max. output - Ambient temp. range 0 °C - 40 °C (32 °F-104 °F) - Output...

  • Page 11: Notices De Sécurité

    à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boî tier de votre machine à neige Antari. Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.
  • Page 12 Respectez une distance minimum de 50 cm entre le bec de la machine et les ․ matériaux enflammables. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari ․ FLG ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.

  • Page 13: Dimensions Du Produit

    Dimensions du produit 225mm 465mm 535mm Descriptif du produit Affichage LCD bleu, mode timer, mode volume WDMX Récepteur sans fil Bec de sortie Connecteur DMX XLR 3 broches Connecteur DMX XLR 5 broches Mise en service Etape 1 : Positionnez la machine sur une surface plane avec au moins 50cm d’espace libre tout autour.

  • Page 14: Réglage De La Langue

    [Menu] AVANT de mettre l’appareil en servicejusqu'à l'écran clignote deux fois. Après le double clignotement de l'écran, appuyez sur le bouton [Menu] pour choisisser la langue : English ou 中文 (Chinese). Opération Panneau de contrô le Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée. Antari F-4 Ready To Faze...
  • Page 15 Bouton Fonction Permet d’accéder aux différents menus [MENU] [UP]/[TIMER] Pour augmenter une valeur / Pour activer le mode Timer [DOWN]/[VOLUME] Pour diminuer une valeur / Pour activer le mode continu [STOP] Pour inactiver le débit de fumée Maintenir appuyé 3 sec pour éteindre l’appareil (nettoyage automatique) Réglage de menu Timer...
  • Page 16 W-DMX Reset Débrancher d’un émetteur W-DMX DMX Mode DMX Mode DMX Mode SYNC Run Last Setting Allume / Eteint le lancement des dernières fonctions enregistrées Configuration de la connexion DMX La machine possède fiches XLR 3 et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.
  • Page 17 Ventilateur 21 – 100% Liquide Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie.
  • Page 18 Temps de chauffage env. 1 m³/min. Consommation de liquide 6.7 ml/min Contenu du réservoir 5l (1.32gal) Liquide compatible Antari FLG-5E Heavy Fog Fluid Durée maximale d'utilisation 12 hors à débit maximal Température ambiante 0 °C - 40 °C (32 °F-104 °F)
  • Page 19 Volume d'émission: 5,000 ft /min (142 m /min) Contrôle DMX, timer, manuellement W-DMX (facultatif) Caneaux DMX 2 canaux Connexion XLR 3 pôles et 5pôles (DMX) Dimensions L545 I458 H285 mm (L21.46 I18.03 H11.22 inch) Poids 20.3 kg (44.75 lbs)

  • Page 20: Bedienungsanleitung - Deutsch

    Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
  • Page 21 Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen. Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, ․ schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder ․...
  • Page 22 Geräteabmessungen 225mm 465mm 535mm Geräteü bersicht Blaue LCD-Anzeige, Timer-Betrieb, Dauer- Betrieb WDMX Wireless Solution Düse DMX 3-polig XLR DMX 5-polig XLR Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.
  • Page 23 Die Menüsprache lässt sich umstellen. Drücken und halten Sie dazu die Taste [Menu] BEVORSie die Maschine einschalten bis das Display wiederholt blinkt. Drücken Sie die Taste [Menu], um die Sprache zu wählen: English and 中文 (Chinesisch). Bedienung Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld. Antari F-4 Ready to Faze...
  • Page 24 Taste Funktion [MENU] Zum Anwählen von Funktionen [UP]/[TIMER] Zum Erhöhen eines Werts/Zum Aktivieren des Timer- Betriebs [DOWN]/[VOLUME] Runter/Zum Aktivieren des Dauerbetriebs [STOP] Zum Stoppen des Nebelausstoß es. Zum Starten der Selbstreinigung 3 Sekunden gedrückt halten Menü einstellungen Timer Zeitintervalle zwischen 1 und 999 Sekunden einstellen Interval XXX Sec Timer Nebeldauer zwischen 1 und 999 Sekunden einstellen...
  • Page 25 W-DMX Reset Verbindung mit W-DMX-Sendeeinheit trennen. DMX Mode DMX Mode DMX Mode SYNC Run Last Setting Mit letzter Einstellung starten ein-/ausschalten. Belegung der DMX-Anschlü sse Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen. Kontakt Funktion Masse...
  • Page 26 6 – 255 Lüfter 21 – 100 % Nebelflü ssigkeit Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen.
  • Page 27 Das Heizelement ist überhitzt und nicht betriebsbereit. Bitte Warning! kontaktieren Sie einen Servicetechniker oder Ihren Antari- Heizelement Händler. überhitzt Die Maschine kann nicht aufheizen und ist nicht betriebsbreit. Warning! Bitte kontaktieren Sie einen Servicetechniker oder Ihren Antari- Temp Error Händler.

  • Page 28: Technische Daten

    1450W Aufwärmzeit 1 Minute (ca.) Fluidverbrauch 6,7 ml/min Tankinhalt 5l (1,32gal) Kompatible Nebelflüssigkeit Antari FLG-5E Heavy Fog Nebelflüssigkeit Betriebszeit 12 Std. bei max. Ausstoß Umgebungstemperaturbereich 0 °C - 40 °C (32 °F-104 °F) Leistung 5.000 ft /min (142 m /min)
  • Page 29 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿...
  • Page 30 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿...
  • Page 32 C08F40001...
