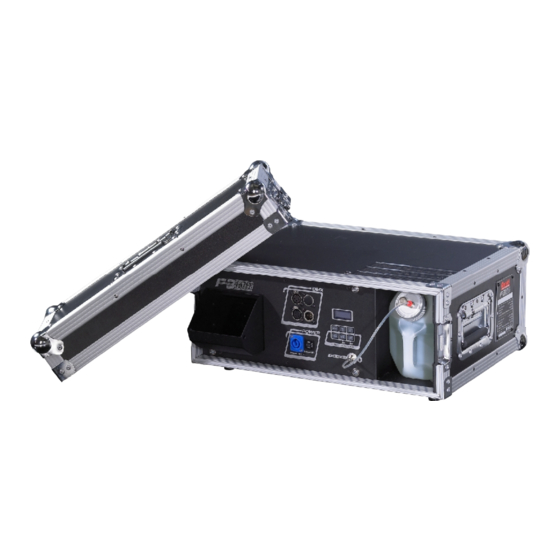

Antari F-3 Fazer User Manual

Faser machine
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

Quick Links

Download this manual

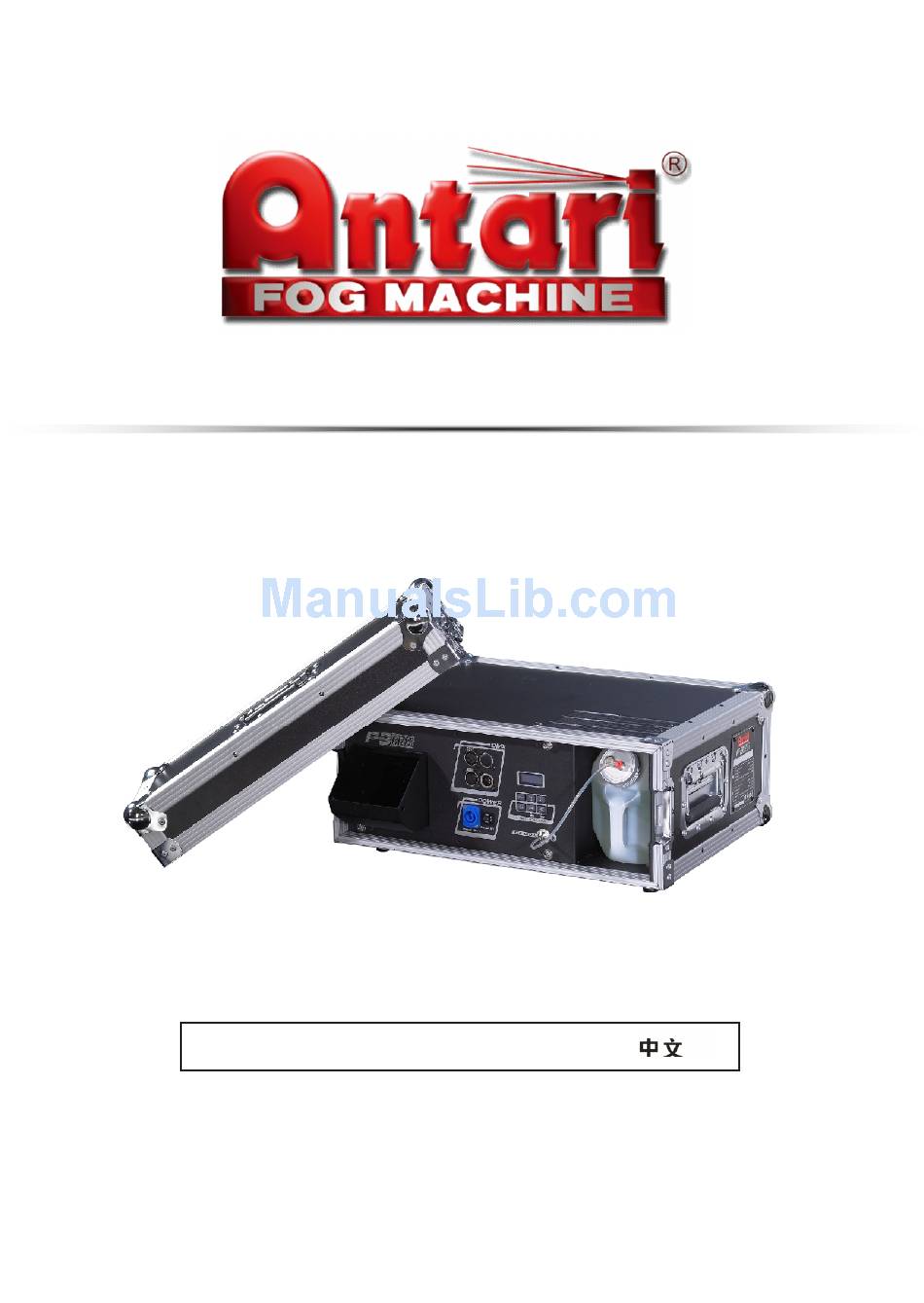

F-3 FAZER MACHINE
USER MANUAL
English
Français
Deutsch
•
•
•
 2010 Antari Lighting and Effects Ltd.
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the F-3 Fazer and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Antari F-3 Fazer

Summary of Contents for Antari F-3 Fazer

  • Page 1 F-3 FAZER MACHINE USER MANUAL English Français Deutsch • • •  2010 Antari Lighting and Effects Ltd.
  • Page 3 Antari F-3 Fazer Machine Thank you for choosing the Antari F-3 Fazer Machine. The F-3 Fazer comes in a rugged and stackable flight case, which makes it durable and easy to transport. The machine is ergonomic and easy to operate. It produces the finest and driest fog and is completely silent during operation.
  • Page 4  If your Antari F-3 Fazer fails to work properly, discontinue use immediately. Drain all fog liquid from the tank, pack the unit securely (preferably in the original packing material), and return it to your Antari dealer for service.

  • Page 5: Operation

    Assembly 1. Open the carton and carefully remove all packing materials. 2. Place the fog machine on a flat surface and make sure that no foreign objects or dust can enter the air vents at the bottom of the machine. Operation 1.

  • Page 6: Control Panel

    5. The warm-up time takes around 100 seconds. While the unit is warming up, fog output will not be possible yet. After warming up, the display will indicate »Ready To Fazer«. 6. With the initial start-up of the machine, keep the button VOLUME at the control panel pressed for a longer period of time in order to reach maximum fog output volume at 100%, and also to immediately fill the liquid pipe with fog fluid from the tank.
  • Page 7 parameters are automatically stored in non-volatile memory, allowing the machine to be powered down without losing function settings. The control buttons are: FUNCTION, Up, Down, TIMER, VOLUME and MANUAL. You can program the necessary menu settings with the control panel when the display indicates »Ready To Fazer«.
  • Page 8 Press the button FUNCTION until the display indicates »Fan Speed 20%«. Use the buttons UP and DOWN to adjust the fan speed. Please note that in standby mode, the machine resets the fan speed to 20 % in order to recduce the noise production to a minimum.
  • Page 9 DMX512 Settings The F-3 is equipped with a DMX512 system. For connecting a DMX controller, 3-pin and 5-pin male-female XLR connections are provided. The machine uses two control channels for adjusting the output volume and the fan speed. Each channel has a DMX value range of 0 to 255.
  • Page 10 Very Important Notes 1. The F-3 Fazer features a self-cleaning liquid pipe function. After operation, keep the machine connected to the mains until all liquid is drained from the liquid pipe. The cleaning takes about 3 minutes. Please clean the ventilation filter at the bottom of the machine regularly. Always make sure there are no foreign objects nor dust at the bottom that could prevent proper ventilation.
  • Page 11 Antari F-3 Fazer Machine Vielen Dank, dass Sie sich für den ANTARI F-3 Fazer entschieden haben. Die Maschine ist integriert in einem stapelbaren Flightcase, das für hohe Beanspruchung ausgelegt ist und den leichten Transport ermöglicht. Die Maschine besitzt ein ergonomisches Design und ist sehr benutzerfreundlich.
  • Page 12 Brandgefahr  Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten. Bitte versuchen Sie nicht, das Gehäuse auseinanderzubauen oder zu verändern. Bei Nichtbeachtung kann das Gerät beschädigt werden oder Verbrennungsgefahr bestehen! ...
  • Page 13 Netzkabel beschädigt sein sollte, schließen Sie sie nicht ans Netz an und versuchen Sie nicht, sie zu benutzen, bevor Sie Ihren Antari-Händler kontaktiert haben. Der Versandkarton sollte die folgenden Posten beinhalten: 1. F-3 Fazer im Flightcase 2. Netzkabel, 2 Meter 3. Tank, 2,7 Liter 4.
  • Page 14 Achtung! Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Alle anderen Nebelflüssigkeiten können unbefriedigende Erbebnisse erziehlen, Personen- und Umweltschäden verursachen oder den Verschleiß von Teilen im Geräteinneren herbeiführen. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.
  • Page 15 Wiederholen Sie diesen Vorgang nach längeren Betriebspausen und dem Nachfüllen der Nebelflüssigkeit. Bedienfeld FUNCTION VOLUME MANUAL TIMER ON [an] OFF [aus] Das integrierte Bedienfeld verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer, Intervall, Austoßvolumen sowie die DMX-Adresse und die Lüftergeschwindigkeit einstellen.
  • Page 16 Die Bedientasten lauten: FUNCTION, Up, Down, TIMER, VOLUME und MANUAL. Sie können die notwendigen Menüeinstellungen mit den Bedientasten vornehmen, wenn das Display »Ready To Fazer« [nebelbereit] anzeigt. 1. Menüeinstellungen mit der Taste FUNCTION Zeitintervalle für den Timer-Betrieb einstellen Drücken Sie die Taste FUNCTION, bis auf der Anzeige »Interval Set« [Intervall einstellen] erscheint.
  • Page 17 Beachten Sie, dass die Maschine die Lüftergeschwindigkeit im Standby-Betrieb auf 20 % zurücksetzt, um die Geräuschentwicklung auf ein Minimum zu beschränken. DMX512-Adresse einstellen Drücken Sie die Taste FUNCTION, bis auf der Anzeige "DMX 512" [DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die DMX- Startadresse einzustellen.
  • Page 18 DMX512-Einstellungen Der F-3 verfügt über ein DMX512-System. Für den Anschluss an einen DMX-Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über zwei Steuerkanäle im Ausstoß und in der Lüftergeschwindigkeit reguliert werden. Die Kanäle bewegen sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den...
  • Page 19 Nebelflüssigkeit Bitte verwenden Sie die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, um ein zufriedenstellendes Ergebnis zu erhalten. Wichtige Hinweise 1. Der Flüssigkeitsschlauch der Maschine ist selbstreinigend. Trennen Sie die Maschine nach dem Betrieb noch nicht vom Netz, bis der Flüssigkeitsschlauch vollständig entleert ist.
  • Page 20 Antari F-3 Fazer Machine Nous vous félicitons pour l'achat de votre nouveau Antari F-3 Fazer. Le F-3 Fazer est livré dans un flightcase trés stable. La machine est trés ergonomique et facile à maintenir. La machine produit de fumée trés fine et marche sans bruit.
  • Page 21 pas de démonter le boîtier ou faire des modifications; sinon danger d’endommager l’appareil ou d’incendie.  L'usage de cet appareil n'est prévu que pour les adultes. Installez le hors de portée des enfants. Ne jamais faire marcher sans surveillance.  Installez l'appareil à...
  • Page 22 1. F-3 Fazer avec flightcase 2. Câble d'alimentation à 2 mètres 3. réservoir de liquide à 2,7 litres 4. Mode d'emploi Assemblage 1. Enlevez tous les matériaux d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourrage en plastique.
  • Page 23 5. Le temps de chauffage prend environ 100 secondes. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Quand la temps de chauffage est terminé, l'écran indique »Ready To Fazer« et émission de fumée est possible. 6.
  • Page 24 Panneau de Contrôle FUNCTION VOLUME MANUAL TIMER ON [marche] OFF [arrêt] Le panneau de contrôle intégré est équipe d'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Le panneau de contrôle permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité...
  • Page 25 Réglage de la durée pour fonctionnement timer Appuyez sur le bouton FUNCTION jusqu'à l'écran indique »Duration Set« [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 5 à 200 secondes. Réglage de la volume de fumée pour le fonctionnement timer Appuyez sur le bouton FUNCTION jusqu'à...
  • Page 26 et l'appareil compte les secondes à partir de 0. Pour désactiver le mode Timer, appuyez sur le bouton TIMER autre fois. La machine peut produire de fumée continue sans réchauffer. Fonctionnement continu Pour activer le mode continu, appuyez sur la touche VOLUME. L'écran indique »Volume«...
  • Page 27 Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. Notices importantes 1. Le F-3 Fazer est equipé avec une fonction auto nettoyant. Aprés de l'utilisation, maintener la machine en service jusqu'à tous le liquide est disparu. La nettoyage dure environ 3 minutes 2.
  • Page 28 Caractéristiques Techniques Modèle Alimentation AC 100~120 V, 50/60 Hz ou AC 220~240 V, 50/60 Hz Chauffage 800 W Volume d'émission env. 85 m³/min. Consommation de liquide 5 hors/litre Temps de chauffage 90 secondes Contenu du réservoir 2,7 litres Poids 20,5 kg Dimensions (LxlxH) 540 x 500 x 235 mm Intégré...
  • Page 29 安特利 Fazer F-3 特效煙霧機 感謝您選擇安特利 Fazer F-3 煙霧機, 此機型為含飛行箱為整體的機器, 除了堅固耐用，在使用 時完全靜音，煙霧非常乾燥以外，更增加了人性化及容易操控的優點。 在開始使用之前，我們建議先仔細閱讀說明書，依照使用說明書中的說明，讓您在使用機器時 非常安全，輕易的達到最滿意的薄透型煙霧效果，也使的機器的使用壽命更為延長。  請保持機器乾燥，於室內外均可使用。  使用前請小心判定電壓及伏特數，並應配合接地型插座使用。  不使用時請拔掉電源插頭，以關閉機器。  本產品之設計為不防水，遇潮濕浸水或煙霧油滲出時請即刻拔掉插頭並擦拭機器。  機器內部並無一般使用者可變動之結構，請勿任意拆解及做任何更改的動作，否則可能造 成起火的危險！  機器僅限成人使用，安裝煙霧機之地點應避免兒童可處及之出，請於用畢時移除電源。  請將煙霧機放置於通風良好的地方，為確保適度通風，機器的上方及周圍請預留 50cm 空 間。  請勿在高溫的環境下使用機器。  請勿將任何可燃性液體( 例如油脂, 瓦斯, 香水)，放置於煙霧油槽中，並請使用前詳細閱讀 說明書。 ...
  • Page 30  請記得在運送或郵寄本產品前，確定完全傾倒出所有在油桶中的煙霧油。  煙霧油不能飲用，誤飲時，如有任何不適請立即就醫，若不甚接觸眼睛，請以清水清洗。 在使用本機之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示. 請打開包裝確認機器運作的所有設備齊全，並檢查是否有任何在運送過程中造成的損傷，如果 有發現損壞，請勿插電使用，並請立即向 Antari 經銷商聯絡。 機器出廠時應包含以下物件: F-3 機器含飛行箱一部 專業電源線一條 2 米 煙霧油桶一個 使用說明書一本 拆開包裝，小心的移除所有的 PE 和塑膠袋。 將煙霧機平放至一個平坦的位置, 並確認機器底部的進氣口沒有任何雜物或塵土 。 打開機器前方的飛行箱蓋。 取下機器正面的銀色油桶蓋，注入 F- 3 專用的 FLG 濃煙霧油，並仔細蓋上油蓋。 並再次 確認油管的連結未因運輸而造成鬆脫。任意使用其他廠牌煙霧油，可能造成品質不良的煙 霧，嚴重時會影響使用者身體健康或污染環境,更容易導致機器內部零件腐蝕。因使用其他 煙霧油所造成的損壞不在保固範圍之內。 將專業電源接頭的卡榫準確牢固地插入正確的接點，並再次確認電壓規格，將電源線插在 有接地的插座上。 此機器不設有其他電源開關，當機器電源線連結插座後，機器即開始加熱，進行機器的使 用前準備，此時液晶螢幕上會顯示 “ Warming Up “...
  • Page 31 本 F -3 煙霧機加熱時間約需要 100 秒，當機器加熱完成後，液晶螢幕會顯示 “ Ready To FAZER “ 控制面板操作說明 FUNCTION VOLUME MANUAL TIMER...
  • Page 32 Antari F -3 的控制面板上共有 6 個按鍵，分別是 FUNCTION、Up、Down、Timer、Volume 和 Manual。使用者可以隨著喜好而設定以下功能： 當機器預熱完成時，LCD 螢幕會顯示 “ Ready To Faze “ 首次使用此 F-3 機器時，當 LCD 液晶螢幕顯示「Ready To Faze」時，按住 VOLUME 鍵約 325 秒，讓機器以 100%煙霧量輸出，以協助空油管能盡速吸取煙霧油，再按一次 VOlUME 鍵 煙霧即馬上停止。 在機器搬運後或重新添加煙霧油後，開始使用此 F-3 機器時, 也能利用按壓此 VOLUME 鍵， 以協助空油管能盡速吸取煙霧油，但須先調整 「Volume Out」 的煙霧輸出量為 100%。...
  • Page 33 螢幕會顯示「DMX 512」，此時按 Up (上) 或 Down (下) 任一鍵，都可設定 DMX 位址， 此機器使用 2 個頻道，一為煙霧輸出量，一為風扇大小。參考在 DMX 操控設定。 F-3 機器內配有空氣幫浦偵測器，按住 Manual 再開啟電源, 此時 LCD 液晶螢幕會顯示 「 Airpump Sensor On 」，可按鍵頭 Up (上) 或 Down (下) 選擇 On 或 Off 功能。此偵 測器是ㄧ重重要的保護裝置，在正確的使用模示下，請確認偵測器保持 on ( 開啟 )的模...
  • Page 34 操控 在連接 DMX 系統時機器，不支援機器面板的控制器的操作。 此 F-3 Fazer 機器內鍵有 DMX 功能，操作面板上具備有 3 Pin 和 5 Pin 兩組公母 DMX 連結 座。每台 F-3 佔用 2 個頻道，DMX 1 為輸出量，DMX 2 為風扇。請參考圖示： 100 % 100 % 20 % DMX 1 DMX 2 煙霧油 請使用 Antari FLG 水性濃煙霧油，以輸出高感光度薄透型煙霧。...
  • Page 36 C08F30001...
