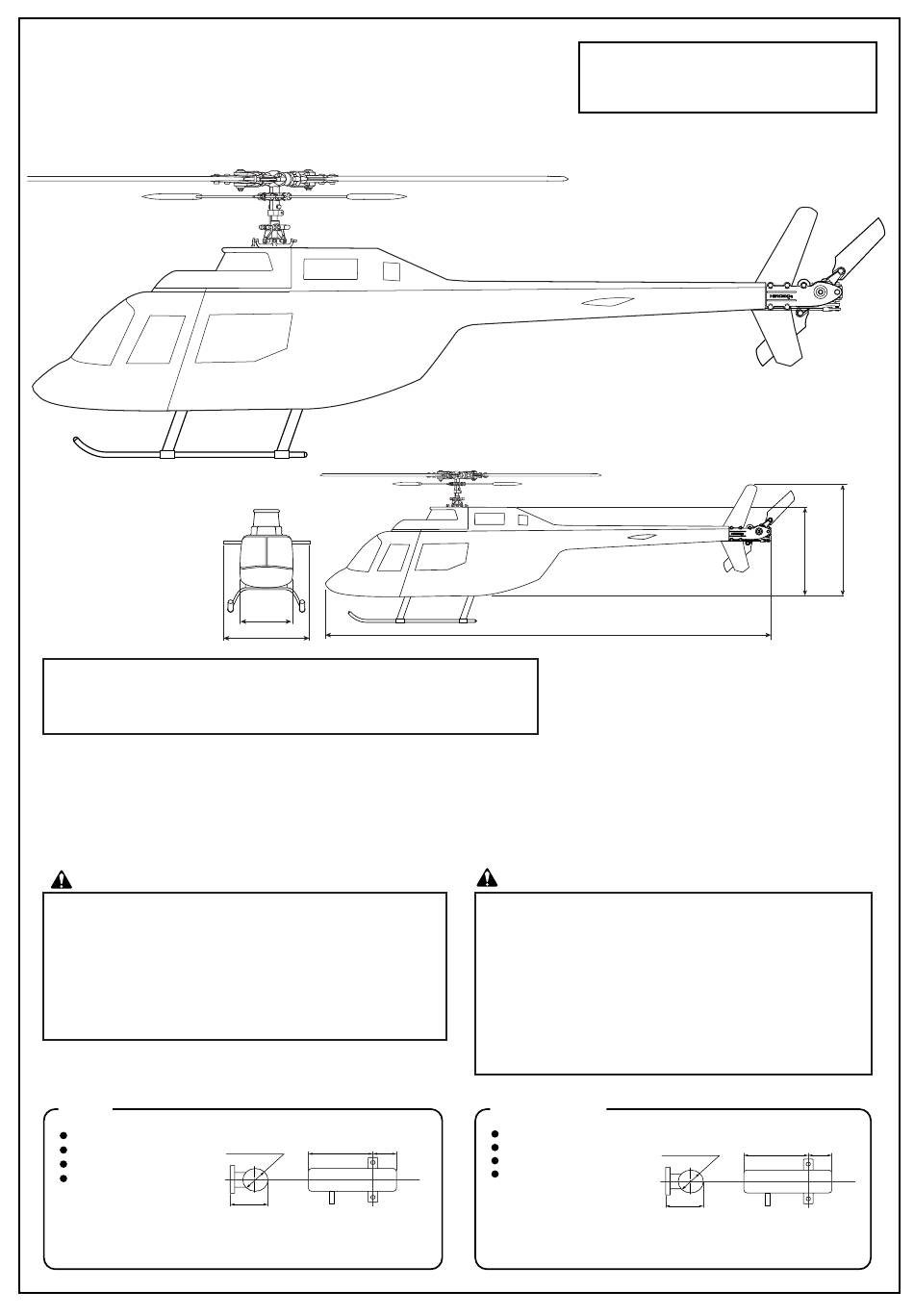

30スケールボディ
30 scale fuselage
※シャトルプラス+2を搭載する場合は、2523-019 ラダーロッドセット
L=1200 (別売)を別途お買い求めください。
JET RANGER
* When mounting the Shuttle Plus+2, please purchase the 2523-019
Rudder Rod Set L=1200.
この度は30スケールボディ JET RANGER をお買い上げ頂き誠に
ありがとうございます。取扱説明書に従い、組立を行って下さい。
注意
・ボディに搭載する前に機体のみでフライト調整して下さい。そ
の際、垂直尾翼を取り付けてフライトして下さい。垂直尾翼が
ないとテールがハンチング（左右に振れる現象）します。
・このボディは競技用ではありません。高回転（1800rpm以上）
での無理なフライトは危険ですので行わないで下さい。
・機体に振動がある場合。ボディに搭載しても充分なフライト性
能が発揮できない上、破損や墜落の原因になる可能性がありま
す。搭載前に充分なメンテナンスを行って下さい。
このキットはボディのみです。
別売品
搭載可能機種
シャトルプラス
シャトルプラス+2
シャトルZXX
シャトルSXX
164mm
222mm
マフラー許容サイズ
70mm以下
20mm以下
ø45mm以下
65mm以下
純正適合マフラー
JI-50マフラーセット
0402-050 ○2,100 (2,000)
0412-905 青 (BLUE)
0412-908 赤 (RED)
1075mm
Scale: 1/9
Shuttle Plus用
For Shuttle Plus
Thank you for purchasing the 30 scale fuselage JET RANGER.
Read these instructions carefully for the proper assembly.
Caution
・Before mounting the
chassis to the
the
chassis
only. In this regard, install the vertical fin to the
chassis.
A maneuver without the vertical fin will cause tail hunting.
・This aircraft is not designed for flight competitions.
dangerous to maneuver this aircraft at high speeds (1800 rpm
or higher).
Never fly this aircraft at excessive speeds.
・When there is vibration in the chassis: Not only will this model's
full flight characteristics be degraded, even if mounted on the
fuselage, it is also possible to cause damage or crashes.
Perform thorough maintenance in advance of mounting.
This kit includes only the fuselage unit.
Sold separately
Model's that can be mounted
Shuttle Plus
Shuttle Plus+2
Shuttle ZXX
Shuttle SXX
1
210mm
ボディ重量：約415g
Body weight: approx. 415g
fuselage, adjust the flight of
Muffler Tolerance Size
Max. ø45 mm
Max. 70 mm Max. 20 mm
Max. 65 mm
Genuine muffler
JI-50 muffler set
0402-050 ○2,100 (2,000)
272mm
It is
