Harken 48.2ST E/HY Parts Installation

GB: Electric-Hydraulic Two-Speed Self-Tailing Winch. Winch Parts Installation Service.
F: Winch self-tailing Electrique-Hydraulique deux vitesses. Installation du winch et remplacement des pièces.
D: Winschen Zweigang Selftailing Elektrische-Hydraulische. Winschen Zerteilt Installation Service.
I: Winch Self-Tailing Elettrico-Idraulico Due Velocità. Componenti del Winch Installazione Manutenzione.
E: Winche Electrico-Hidráulico de dos velocidades (Self-Tailing). Piezas del Winche Mantenimiento e Instalación.
738108 Aluminum Drum Poupée Aluminium
•
Alluminio Tambor de Aluminio
•
738109 Chrome Drum Poupée Chromée
•
Cromado
738166 Mounting Plate Embase de fixation • Grund-Platte • Piastra di montaggio
•
Montaje
738191 Disconnect Rod Assy Tige de désaccouplement
•
di disconnessione • Conjunto arilla desconexión
GB: Suggested Service Kits • F: Kits de Pièces Détachées • D: Empfohlener Service Satz • I: Kit per
la Manutenzione Consigliati • E: Kits de Mantenimiento Recomendados
BK4512 10 008 Pawl Cliquet
•
10 038 Spring
•
BK4513 100 ml Grease Tube de Graisse
•
GB: When ordering parts, please include a "B" before each number (i.e. B008). • F: A la commande,
veuillez ajouter un "B" devant chaque référence (par exemple, B008). • D: Zum Bestellen von Teilen,
bitte jeweils ein 'B'vor die Nummer setzen (zB: B008). • I: Quando ordinate I componenti, per cortesia
inserite la lettera "B" prima di ciascun numero (i.e B008). • E: Al pedir las piezas de repuesto, incluir
una " B " delante de cada número (p.ej. B008).
Aluminium Trommel Campana in
• •
Chrom Trommel Campana in Cromo
• •
Kupplung-Gruppe
•
Klinke Nottolino Gatillo
• • •
Ressort Feder Molla Muelle
• • •
Fett Grasso Grasa
• • •
48.2ST E/HY
GB: Required Tools • F: Outillage Nécessaire • D: Erforderliches Werkzeug • I: Attrezzi necessari
• E: Herramientas Necesarias:
Screwdriver • Tournevis • Schraubendreher • Cacciavite • Destornillador
Plastic Head Hammer or Mallet • Massette ou maillet à embouts plastiques • Kunststoff-Hammer
• Martello con testa in plastica • Martillo con cabeza de plástico o mazo
Small Knife • Petit couteau • Kleines Messer • Piccolo coltello • Cuchillo Pequeño
Brush • Brosse • Pinsel • Pennello • Pincel
Rags • Chiffons • Lappen • Stracci • Trapos
Solvent • Diluant • Lösungsmittel • Solvente • Disolvente
Oil • Huile • Oel • Olio • Aceite
Grease • Graisse • Fett • Grasso • Grasa

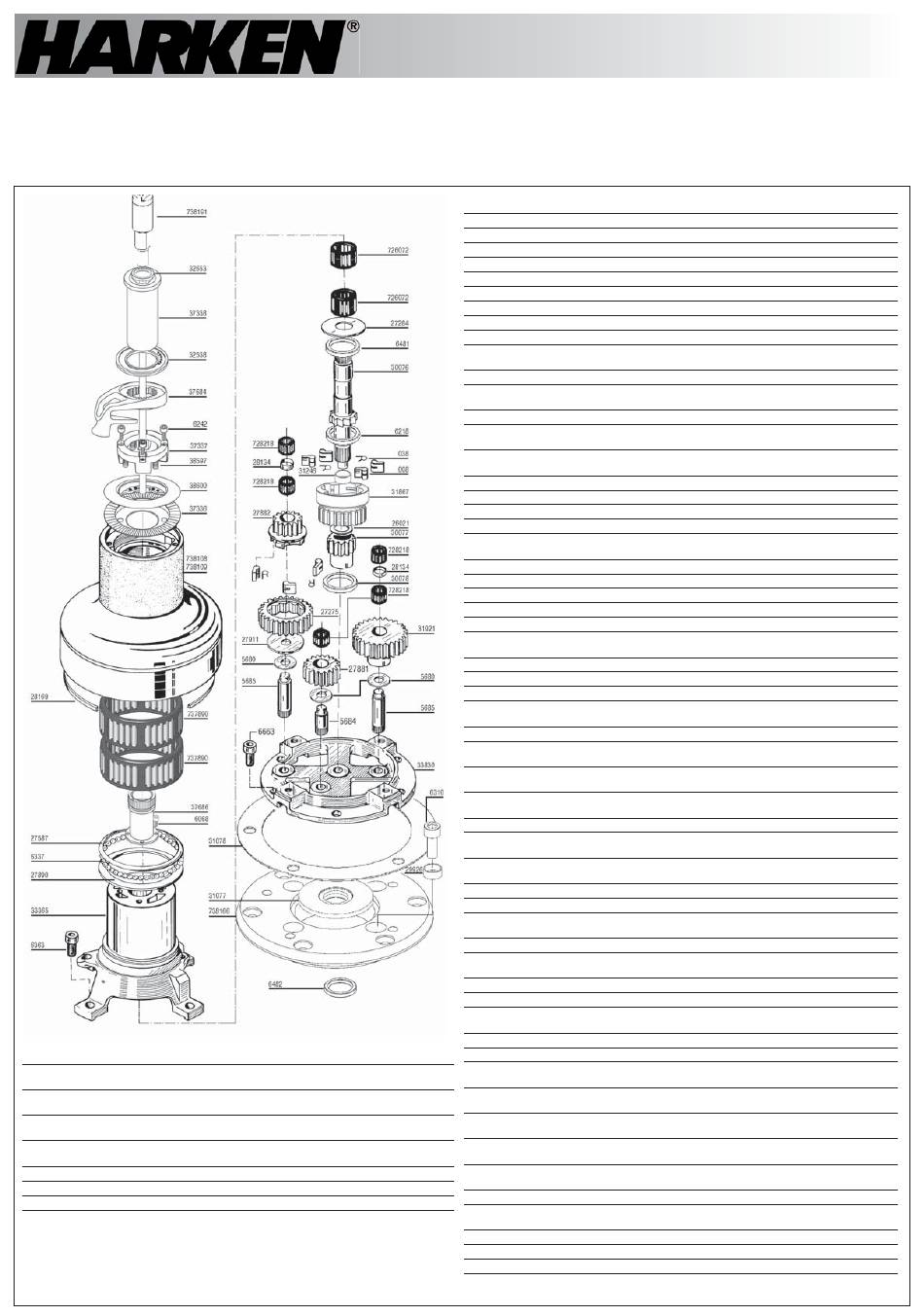

GB: Parts List • F: Liste des Pièces Détachées • D: Teile Liste • I: Lista dei Componenti• E: Lista de
Piezas:
008 Pawl • Cliquet • Klinke • Nottolino • Gatillo
038 Pawl Spring • Ressorts de clique • Klinken-Feder • Molla per nottolino • Muelle del
Gatillo
5680 Washer • Rondelle • Scheibe • Rondella • Arandela
5684 Gear Shaft
Engranaje
5685 Gear Shaft
Engranaje
6068 Screw
•
6218 Washer
6242 Screw
•
6310 Screw
•
6337 Stainless Steel Ball
acciaio inox
6663 Screw
•
6363 Screw
•
6481 Washer
6482 Seal • Joint • Dichtung • Corteco • Sellador
26021 Washer
27275 Ratchet Gear • Bague de palier• Sperr-Rad • Ingranaggio a cricco • Engranaje de
retención
27284 Washer
30076 Spindle
30077 Gear Engrenage
•
27587 Thrust Bearing
Cojinete de Empuje
•
27881 Gear Engrenage
•
27882 Pawl Gear • Cliquet d'engrenage • Klinken-Rad • Ingranaggio portanottolini •
Engranaje del Gatillo
27890 Thrust Washer • Support de bras de décrochage • Druck-Ring • Rondella di
rasamento • Arandela de Empuje
27911 Cover Plate
cobertura
28134 Spacer
•
28169 Red Line Ring
plastico rojo
29926 Plastic bushing • Bague de palier plastique • Buchse, Kunststoff • Bussola in plastica
• Cojinete de plástico
30078 Washer
31077 Base Ring
31078 Plastic Washer
Arandela de plástico
31246 Bushing
31867 Pawl Gear • Cliquet d'engrenage • Klinken-Rad • Ingranaggio portanottolini •
Engranaje del Gatillo
31921 Gear Engrenage
•
32538 Name Ring
32653 Plastic Washer
Arandela de plástico
33365 Center Stem
33830 Base Embase
•
37336 Lower Jaw
Tambor
•
Inferior
37337 Spring Support
Placa de
•
Soporte de Muelle
37338 Handle Socket
Assieme asta
•
Tintero de la maneta
37684 Chrome Stripper Arm
cromo
•
37686 Stripper Arm Support
Supporto staffa
38597 Spring
•
38600 Upper Jaw
Superior
726072 Bearing
728218 Bearing
737890 Bearing
Arbre d'Engrenage Getriebe-Welle
• •
Arbre d'Engrenage Getriebe-Welle
• •
Vis Schraube Vite Tornillo
• • •
Rondelle Scheibe Rondella Arandela
• • • •
Vis Schraube Vite Tornillo
• • •
Vis Schraube Vite Tornillo
• • •
Billes en acier inoxydable
• •
Bola de acero inoxidable
•
Vis Schraube Vite Tornillo
• • •
Vis Schraube Vite Tornillo
• • •
Rondelle Scheibe Rondella Arandela
• • • •
Rondelle Scheibe Rondella Arandela
• • • •
Rondelle Scheibe Rondella Arandela
• • • •
Arbre Welle Albero principale Guía del eje
• • • •
Zahnrad Ingranaggio Engranaje
• • •
Douille de manivelle • Druck-Lager
•
Zahnrad Ingranaggio Engranaje
• • •
Plaque Couvercle Deck Platte Rondella di Rasamento
• • •
Entretoise Abstandhalter Distanziale
• • •
Bague Ligne Rouge Roter Ring
• •
Rondelle Scheibe Rondella Arandela
• • • •
Bague d'embase Basis-Ring Anello della base
• • •
Rondelle Plastique Scheibe, Kunststoff
• •
Bague de palier Buchse Bussola Cojinete
• • • •
Zahnrad Ingranaggio Engranaje
• • •
Bague de Nom Namen Ring Anello con Marchio
• • •
Rondelle Plastique Scheibe, Kunstatoff
• •
Axe Central Haupt-Welle Supporto Campana
• • •
Basis Base Base
• • •
Mâchoire Inférieure Untere Backe
• • •
Support de Ressort Feder Halterung
• •
Douille de manivelle Kurbel Fassung
• •
Bras de Décrochage Chromé
•
Brazo Separador C
Bras de décrochage Partisan
•
Soporte del Brazo separador
•
Ressort Feder Molla Muelle
• • •
Mâchoire Supérieure Obere Backe
• •
Roulement Lager Cuscinetto Cojinete
• • • •
Roulement Lager Cuscinetto Cojinete
• • • •
Roulement Lager Cuscinetto Cojinete
• • • •
Albero per Ingranaggio Eje De
• •
Albero per Ingranaggio Eje De
• •
Rostfreie Stahl kugeln Sfere in
•
Anello per cuscinetto reggispinta
•
Placa de
•
Separador
Anello con linea rossa Anillo de
• •
Anillo base
•
Rondella in plastica
• •
Anillo con Nombre
•
Rondella in plastica
• •
Vástago Central
•
Semipuleggia Inferiore Mordaza
•
Supporto per Molle
• •
Mozzo innesto maniglia
• •
Chrom Stripper Arm Staffa in
• •
Stripper Arm Support
• •
Semipuleggia Superiore Mordaza
• •
