Summary of Contents for Hans Grohe Croma Showerpipe 27159000

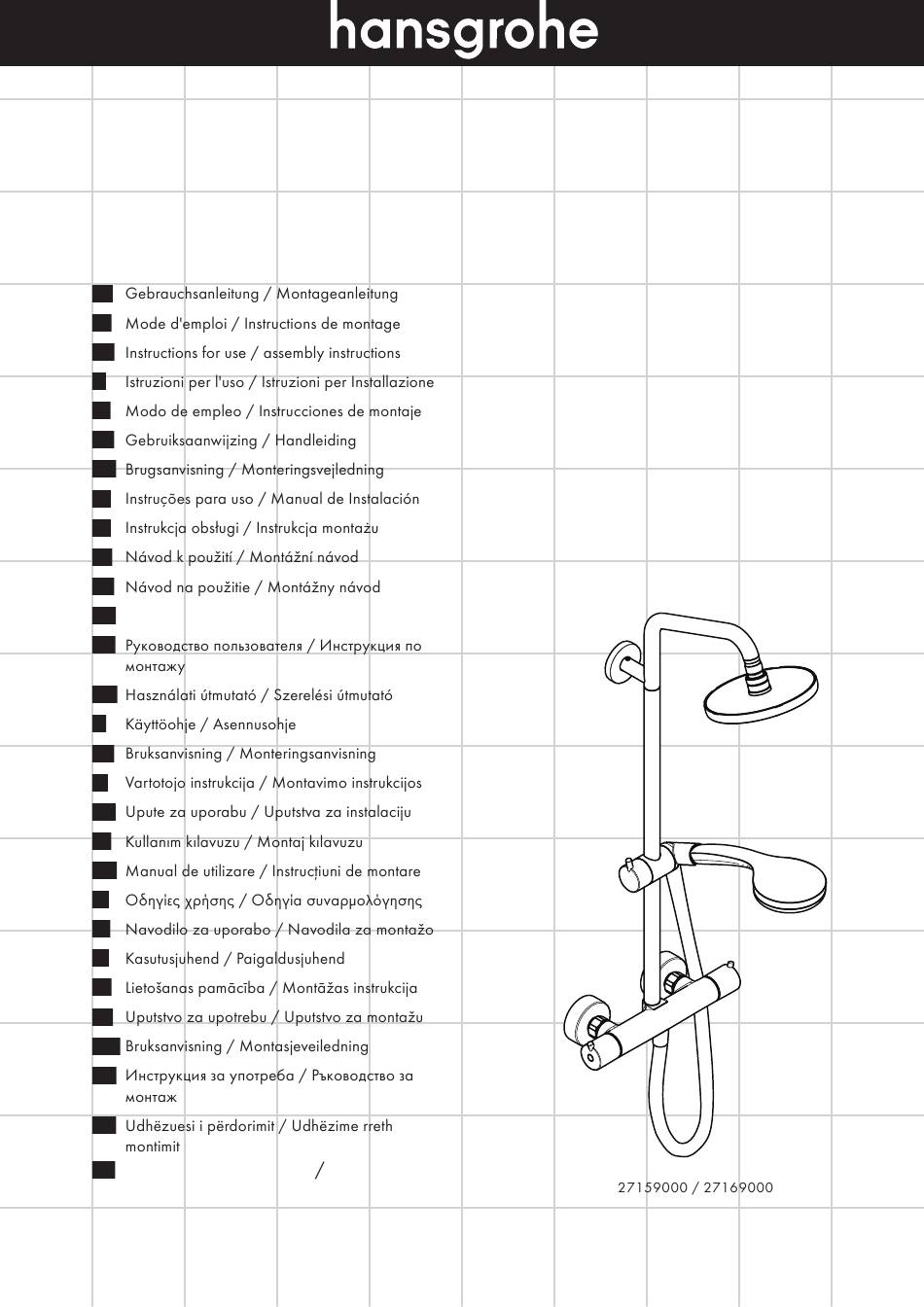

Page 1 ZH 用户手册 / 组装说明 ‫دليل االستخدام تعليمات التجميع‬ Croma Showerpipe...
Page 2 Deutsch Sicherheitshinweise Symbolerklärung Safety Function Montagehinweise Einjustieren Wartung Maße Durchflussdiagramm   Bedienung Reinigung Serviceteile Prüfzeichen Technische Daten Sonderzubehör Störung Ursache Abhilfe Montage siehe Seite 31...
Page 3 Français Consignes de sécurité Description du symbole Safety Function Instructions pour le montage Réglage Entretien Dimensions Diagramme du débit   Instructions de service Nettoyage Pièces détachées Classification acoustique et débit Accessoires en option Informations techniques Dysfonctionnement Origine Solution Montage voir pages 31...
Page 4 English Safety Notes Symbol description Installation Instructions Safety Function Adjustment Maintenance Dimensions Flow diagram   Operation Technical Data Cleaning Spare parts Test certificate Special accessories Fault Cause Remedy Assembly see page 31...
Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo Safety Function Istruzioni per il montaggio Taratura Manutenzione Ingombri Diagramma flusso   Procedura Pulitura Parti di ricambio Segno di verifica Dati tecnici Accessori speciali Problema Possibile causa Rimedio Montaggio vedi pagg. 31...
Page 6 Español Indicaciones de seguridad Descripción de símbolos Safety Function Indicaciones para el montaje Puesta a punto Mantenimiento Dimensiones Diagrama de circulación   Manejo Limpiar Repuestos Marca de verificación Opcional Datos técnicos Problema Causa Solución Montaje ver página 31...
Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving Safety Function Montage-instructies Correctie Onderhoud Maten Doorstroomdiagram   Bediening Reinigen Service onderdelen Keurmerk Technische gegevens Toebehoren Storing Oorzaak Oplossing Montage zie blz. 31...
Page 8 Dansk Sikkerhedsanvisninger Symbolbeskrivelse Monteringsanvisninger Safety Function Justering Service Målene Gennemstrømningsdiagram   Tekniske data Brugsanvisning Rengøring Reservedele Godkendelse Specialtilbehør Fejl Årsag Hjælp Montering se s. 31...
Page 9 Português Avisos de segurança Descrição do símbolo Safety Function Avisos de montagem Afinação Manutenção Medidas Fluxograma   Funcionamento Limpeza Peças de substituição Marca de controlo Acessórios especiais Dados Técnicos Falha Causa Solução Montagem ver página 31...
Page 10 Polski Wskazówki bezpieczeństwa Opis symbolu Safety Function Wskazówki montażowe Regulacja Konserwacja Wymiary Schemat przepływu   Obsługa Czyszczenie Części serwisowe Znak jakości Dane techniczne Wyposażenie specjalne Usterka Przyczyna Pomoc Montaż patrz strona 31...
Page 11 Česky Bezpečnostní pokyny Popis symbolů Safety Function Pokyny k montáži Nastavení Údržba Rozmìry Diagram průtoku   Ovládání Čištění Servisní díly Technické údaje Zkušební značka Zvláštní příslušenství Porucha Příčina Odstranění Montáž viz strana 31...
Page 12 Slovensky Bezpečnostné pokyny Popis symbolov Safety Function Pokyny pre montáž Nastavenie Údržba Rozmery Diagram prietoku   Obsluha Čistenie Servisné diely Technické údaje Osvedčenie o skúške Zvláštne príslušenstvo Porucha Príčina Pomoc Montáž viď strana 31...
Page 13 中文安全技巧装配时为避免挤压和切割受伤，必须戴上手套。头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设计，不得让其承载其它物品！不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬头与人头之间有足够的距离。该产品不得作扶柄使用。必须安装单独的扶柄。淋浴系统只允许作为洗浴、卫生和洁身之用。冷热水管间过大的压力差必须予以平衡。安装提示符号说明请勿使用含有乙酸的硅！管道和阀门必须根据通用标准进行安装、冲洗和检查。请遵守当地国家现行的安装规定。安全功能 (参见第页安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表面损伤。恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例本安装说明中所规定的安装尺寸理想用于身高左右的人士。如最高温度为 ℃ 尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度校准 (参见第页改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的改变。安装完成后必须检查调温器的出水温度。如在取水处测量所得在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出的温度与调温器上设定的温度有偏差，那么必须进行调整。物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生产商的建议。保养 (参见第页必须装上花洒所附带的滤柱密封垫，以过滤管道里的杂质污物。杂质污物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损...
Page 14 Русский Указания по технике безопасности Описание символов Safety Function Указания по монтажу Настройка Техническое обслуживание Размеры Схема потока   Эксплуатация Очистка Κомплеκт Знак технического контроля Специальные принадлежности Технические данные Неисправность Причина Устранение неисправности Монтаж см. стр. 31...
Page 15 Magyar Biztonsági utasítások Szimbólumok leírása Safety Function Szerelési utasítások Beszerelés Karbantartás Méretet Átfolyási diagramm   Használat Tisztítás Tartozékok Műszaki adatok Vizsgajel Egyéb tartozék Hiba Megoldás Szerelés lásd a oldalon 31...
Page 16 Suomi Turvallisuusohjeet Merkin kuvaus Asennusohjeet Safety Function Säätö Huolto Mitat Virtausdiagrammi   Käyttö Tekniset tiedot Puhdistus Varaosat Koestusmerkki Erityisvaruste Häiriö Toimenpide Asennus katso sivu 31...
Page 17 Svenska Säkerhetsanvisningar Symbolförklaring Monteringsanvisningar Safety Function Inställning av maxtemperatur Skötsel Måtten Flödesschema   Hantering Tekniska data Rengöring Reservdelar Testsigill Specialtillbehör Störning Orsak Åtgärd Montering se sidan 31...
Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Montavimo instrukcija Apsaugos funkcija Nustatymas Techninis aptarnavimas Išmatavimai Pralaidumo diagrama   Eksploatacija Techniniai duomenys Valymas Atsarginės dalys Bandymo pažyma Specialūs priedai Gedimas Priežastis Priemonė Montavimas žr. psl. 31...
Page 19 Hrvatski Sigurnosne upute Opis simbola Upute za montažu Safety Funkcija Regulacija Održavanje Mjere Dijagram protoka   Upotreba Tehnički podatci Čišćenje Rezervni djelovi Oznaka testiranja Posebni pribor Greška Uzrok Otklanjanje Sastavljanje pogledaj stranicu 31...
Page 20 Türkçe Güvenlik uyarıları Simge açıklaması Safety Function Montaj açıklamaları Ayarlama Bakım Ölçüleri Akış diyagramı   Kullanımı Temizleme Yedek Parçalar Teknik bilgiler Kontrol işareti Özel aksesuarlar arıza sebep yardım Montajı bakınız sayfa 31...
Page 21 Română Instrucţiuni de siguranţă Descrierea simbolurilor Funcţia de siguranţă Instrucţiuni de montare Reglare Întreţinere Dimensiuni Diagrama de debit   Utilizare Curăţare Piese de schimb Date tehnice Certificat de testare Accesorii opţionale Deranjament Cauza Măsuri de remediere Montare vezi pag. 31...
Page 22 Ελληνικά Υποδείξεις ασφαλείας Θ Θ ϊ Περιγραφή συμβόλων ϊ Safety Function Οδηγίες συναρμολόγησης Ρύθμιση Θ ϊ Συντήρηση ϊ Διαστάσεις Διάγραμμα ροής ϊ   Χειρισμός Καθαρισμός Ανταλλακτικά Σήμα ελέγχου ϊ Ειδικά αξεσουάρ Τεχνικά Χαρακτηριστικά Βλάβη Αιτία Διόρθωση Συναρμολόγηση βλ. Σελίδα 31...
Page 23 Slovenski Varnostna opozorila Opis simbola Varnostna funkcija . Navodila za montažo Nastavitev Č Vzdrževanje Mere Diagram pretoka  Č  Upravljanje Tehnični podatki Čiščenje Rezervni deli Preskusni znak Poseben pribor Napaka Vzrok Pomoč Montaža glejte stran 31...
Page 24 Estonia Ohutusjuhised Sümbolite kirjeldus Paigaldamisjuhised Turvafunktsioon Reguleerimine Hooldus Mõõtude Läbivooludiagramm   Kasutamine Tehnilised andmed Puhastamine Varuosad Kontrollsertifikaat Spetsiaalne lisavarustus Rike Põhjus Lahendus Paigaldamine vt lk 31...
Page 25 Latvian Drošības norādes ē ē ē ē ē ē ē ē ē ķ ņ ļ ē ķ ē ķ Simbolu nozīme ķ ē ē ķ ņ Drošības funkcija ķ Norādījumi montāžai ē ļ ņ ē Ieregulēšana ē ē ē ē ķ...
Page 26 Srpski Sigurnosne napomene Opis simbola Instrukcije za montažu Safety funkcija Podešavanje Održavanje Mere Dijagram protoka   Rukovanje Tehnički podaci Čišćenje Rezervni delovi Ispitni znak Poseban pribor Smetnja Uzrok Pomoć Montaža vidi stranu 31...
Page 27 Norsk Sikkerhetshenvisninger Symbolbeskrivelse Montagehenvisninger Safety Function Justering Vedlikehold Mål Gjennomstrømningsdiagram   Betjening Tekniske data Rengjøring Servicedeler Prøvemerke Ekstratilbehør Feil Årsak Feilrettelse Montasje se side 31...
Page 28 БЪЛГАРСКИ Указания за безопасност Описание на символите Safety Function Б Указания за монтаж Юстиране А Поддръжка Размери Диаграма на потока   Обслужване Почистване Сервизни части Контролен знак Специални принадлежности Технически данни Неизправност Причина Помощ - Ц - Ю - Ц Монтаж...
Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit Funksionet e sigurisë Udhëzime për montimin Justimi Mirëmbajtja Përmasat Diagrami i qarkullimit   Përdorimi Pastrimi Pjesët e servisit Shenja e kontrollit Të dhëna teknike Pajisje të posaçme Demtim Shkaku Ndihme Montimi shih faqen 31...
Page 30 ‫عربي‬ ‫تنبيهات األمان‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث أخطار اإلنحشار أو اجلروح‬ ‫وظيفة ذراع دش الرأس هي فقط اإلمساك بدش الرأس، ولذلك يجب عدم التحميل‬ ‫عليه بأشياء أخرى‬ ‫ممنوع إستخدام نظام الدش بدون مالحظة من بالغني سواء في حالة إستخدامه‬ ‫من...
Page 31 Silicone min. 34 mm max. 39 mm 95239000 max. 5 mm...
Page 32 Montage SW 30 mm 17 Nm 95239000...
Page 33 Montage 97708000 SW 17 mm 10 Nm SW 3 mm 4 Nm 94246000 94246000...
Page 34 SW 3mm 2 Nm SW 3mm z. B. 42° C for example 42° C SW 3mm SW 3mm 2 Nm...
Page 35 Croma Showerpipe Croma Showerpipe...
Page 36 Wartung SW 10 mm SW 3 mm SW 30 mm SW 10 mm 20 Nm SW 3 mm 4 Nm SW 30 mm 17 Nm...
Page 37 > 1 min >40°C...
Page 40 P-IX DVGW SVGW WRAS KIWA 27159000 27169000 DIN 4109 PA-IX 19061/IBO Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
