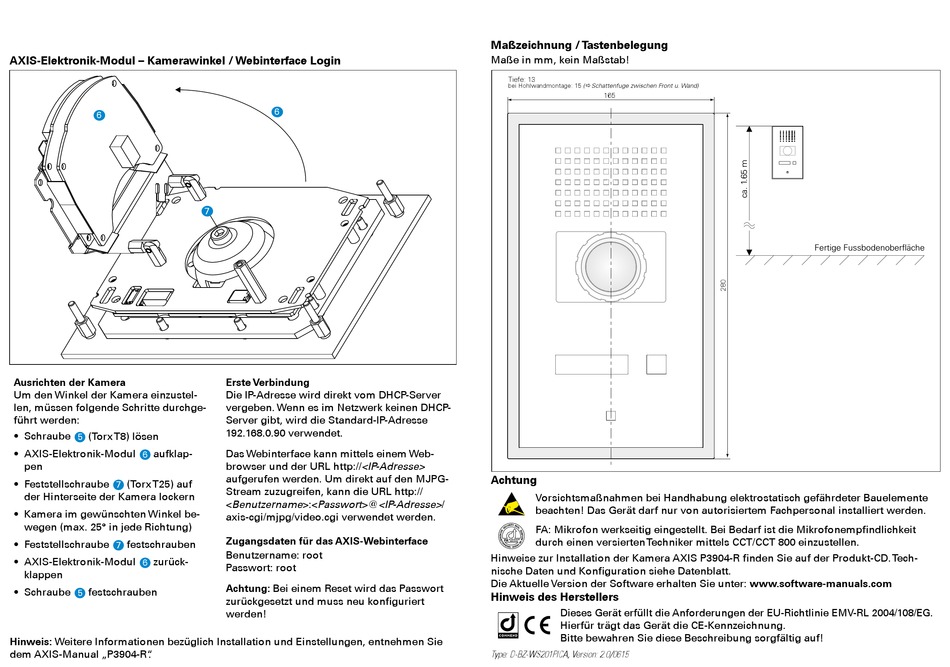

Commend C-WS201PICA Quick Start Manual page 4

AXIS-Elektronik-Modul – Kamerawinkel / Webinterface Login
6
Ausrichten der Kamera
Um den Winkel der Kamera einzustel-
len, müssen folgende Schritte durchge-
führt werden:
• Schraube (Torx T8) lösen
5
• AXIS-Elektronik-Modul aufklap-
6
pen
• Feststellschraube (Torx T25) auf
7
der Hinterseite der Kamera lockern
• Kamera im gewünschten Winkel be-
wegen (max. 25° in jede Richtung)
• Feststellschraube festschrauben
7
• AXIS-Elektronik-Modul zurück-
6
klappen
• Schraube festschrauben
5
Hinweis: Weitere Informationen bezüglich Installation und Einstellungen, entnehmen Sie
dem AXIS-Manual „P3904-R" .
6
7
Erste Verbindung
Die IP-Adresse wird direkt vom DHCP-Server
vergeben. Wenn es im Netzwerk keinen DHCP-
Server gibt, wird die Standard-IP-Adresse
192.168.0.90 verwendet.
Das Webinterface kann mittels einem Web-
browser und der URL http://<IP­Adresse>
aufgerufen werden. Um direkt auf den MJPG-
Stream zuzugreifen, kann die URL http://
<Benutzername>:<Passwort>@<IP­Adresse>/
axis-cgi/mjpg/video.cgi verwendet werden.
Zugangsdaten für das AXIS-Webinterface
Benutzername: root
Passwort: root
Achtung: Bei einem Reset wird das Passwort
zurückgesetzt und muss neu konfiguriert
werden!
Maßzeichnung / Tastenbelegung
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 (  Schattenfuge zwischen Front u. Wand)
165
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit
durch einen versierten Techniker mittels CCT/CCT 800 einzustellen.
Hinweise zur Installation der Kamera AXIS P3904-R finden Sie auf der Produkt-CD. Tech-
nische Daten und Konfiguration siehe Datenblatt.
Die Aktuelle Version der Software erhalten Sie unter: www.software-manuals.com
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie EMV-RL 2004/108/EG.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WS201PICA, Version: 2.0/0615
Fertige Fussbodenoberfläche
