Wiring Diagram; Wiring Diagram Secondary Board - Ravaglioli RAV260 Translation Of The Original Instructions

11. IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore

11. WIRING DIAGRAM

Power installations must be made by the user.
RIFER. NOMENCLATURA
MORSETTO
STM TERMOSONDA MOTORE
PS PULSANTE DI SALITA
PEM PULSANTE DI EMERGENZA A FUNGO
PD PULSANTE DI DISCESA
P1 PULSANTE GIALLO MOVIMENTO SINGOLO
M MOTORE
KS CONTATTORE COMANDO MOTORE IN SALITA
KD CONTATTORE COMANDO MOTORE IN DISCESA
K2 RELE' SONDA TERMICA
K1 RELE' COMANDO MOTORE
FU1 TERNA FUSIBILI PROT.LINEA MOTORE 10.3x38 10A 500V aM
FCUB FINECORSA USURA BUSTA
FCSp FINECORSA SPORTELLO
FCS FINECORSA SALITA
FCR FINECORSA RIALLINEO IN SALITA QUOTA X
FCP INTERRUTTORE DI PROSSIMITA'
FC0 FINECORSA OSTACOLO
FCD FINECORSA DISCESA
CNM CONNETTORE MASCHIO COLLEGAM. COL. SATELLITI
REF. DENOMINATIONS
TERMINAL
STM MOTOR THERMAL PROTECTION
PS LIFTING PUSH-BUTTON
PEM EMERGENCY PUSH-BUTTON
PD LOWERING PUSH-BUTTON
P1 SINGLE PUSH-BUTTON
M MOTOR
KS LIFTING CONTACTOR
KD LOWERING CONTACTOR
K2 THERMAL PROBE RELAY
K1 MOTOR CONTROL RELAY
FU1 MOTOR PROTECTION FUSES 10.3x38 10A 500V aM
FCUB BUSH. WEAR LIMIT SWITCH
FCSp LIMIT SWITCH
FCS LIFTING LIMIT SWITCH
FCP PROXIMITY SWITCH
FC0 OBSTACLE LIMIT SWITCH
FCD LOWERING LIMIT SWITCH
CNM SATELLITE PILLARS MASTER CONNECTOR
11.1 IMPIANTO ELETTRICO QUADRO SECONDARIO

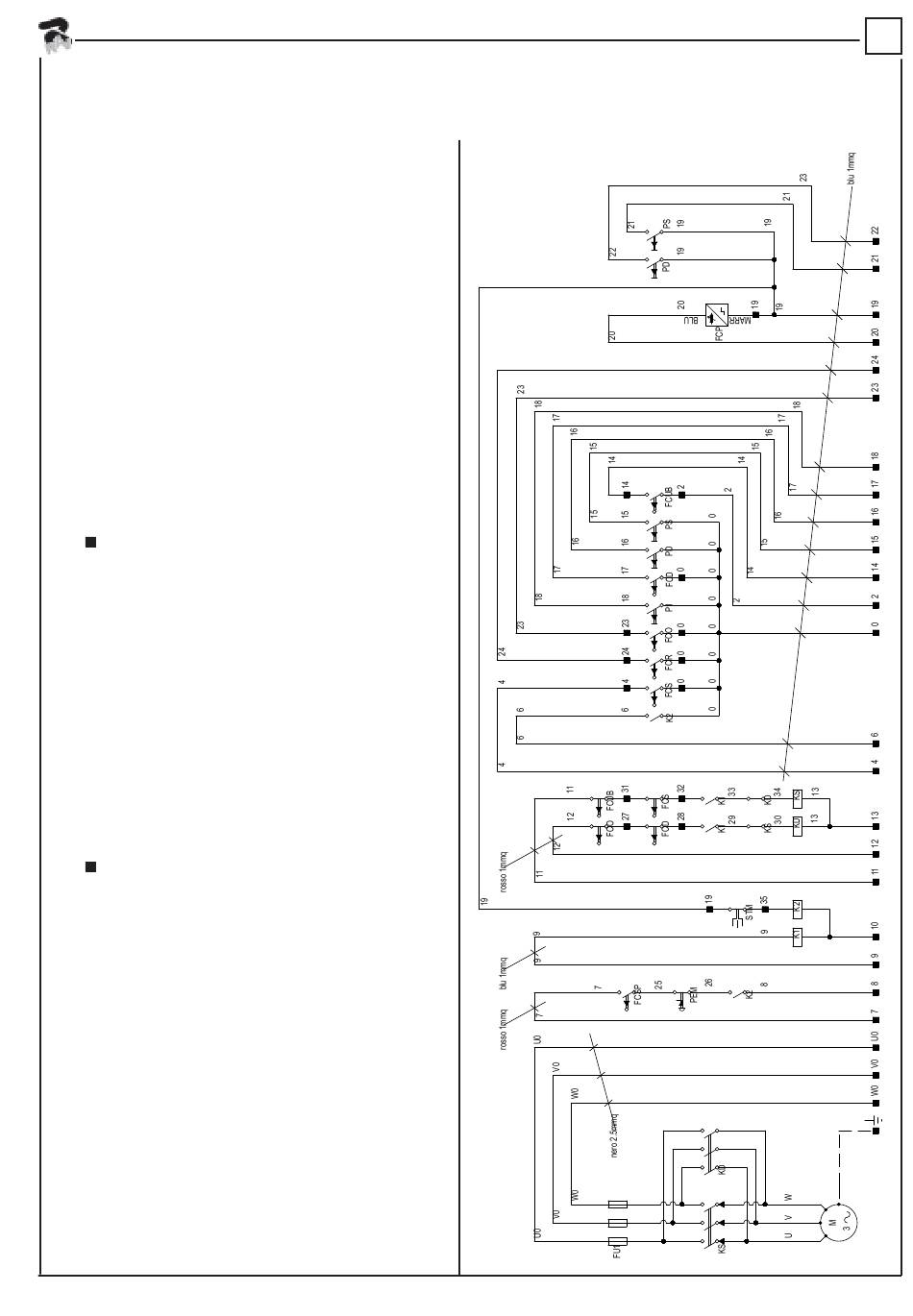

11.1 WIRING DIAGRAM SECONDARY BOARD
