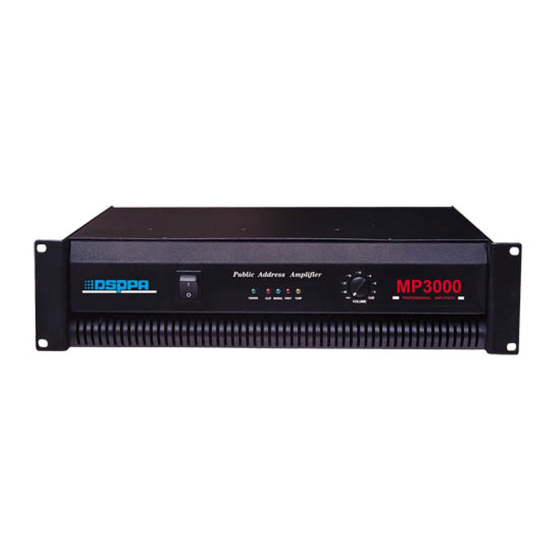

DSPPA P.A. Series Owner's Manual

DSPPA P.A. Series Owner's Manual

Very powerful public address amplifiers
Hide thumbs Also See for P.A. Series:

Advertisement

Quick Links

Very Powerful Public Address Amplifiers
O W N E R ' S M A N U A L
Before operating, please read this manual completely.
FEATURES
Transformer isolated 100V (MP4000:200V), 70V (MP4000:100V) and P1 outputs.
5-element indicator for status display.
XLR socket and 6.35mm jack for link convenient.
Output sort-circuit protection & display.
Various models of very powerful output available.
Public Address Amplifier
-22
-28
POWER
CLIP
SIGNAL PROT TEMP
1
P.A. SERIES
-12
-9
MP4000
-6
-3
PROFESSIONAL AMPLIFIERS
OdB
VOLUME
MP3000
MP3500
MP4000

Advertisement

loading
Need help?

Need help?

Do you have a question about the P.A. Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for DSPPA P.A. Series

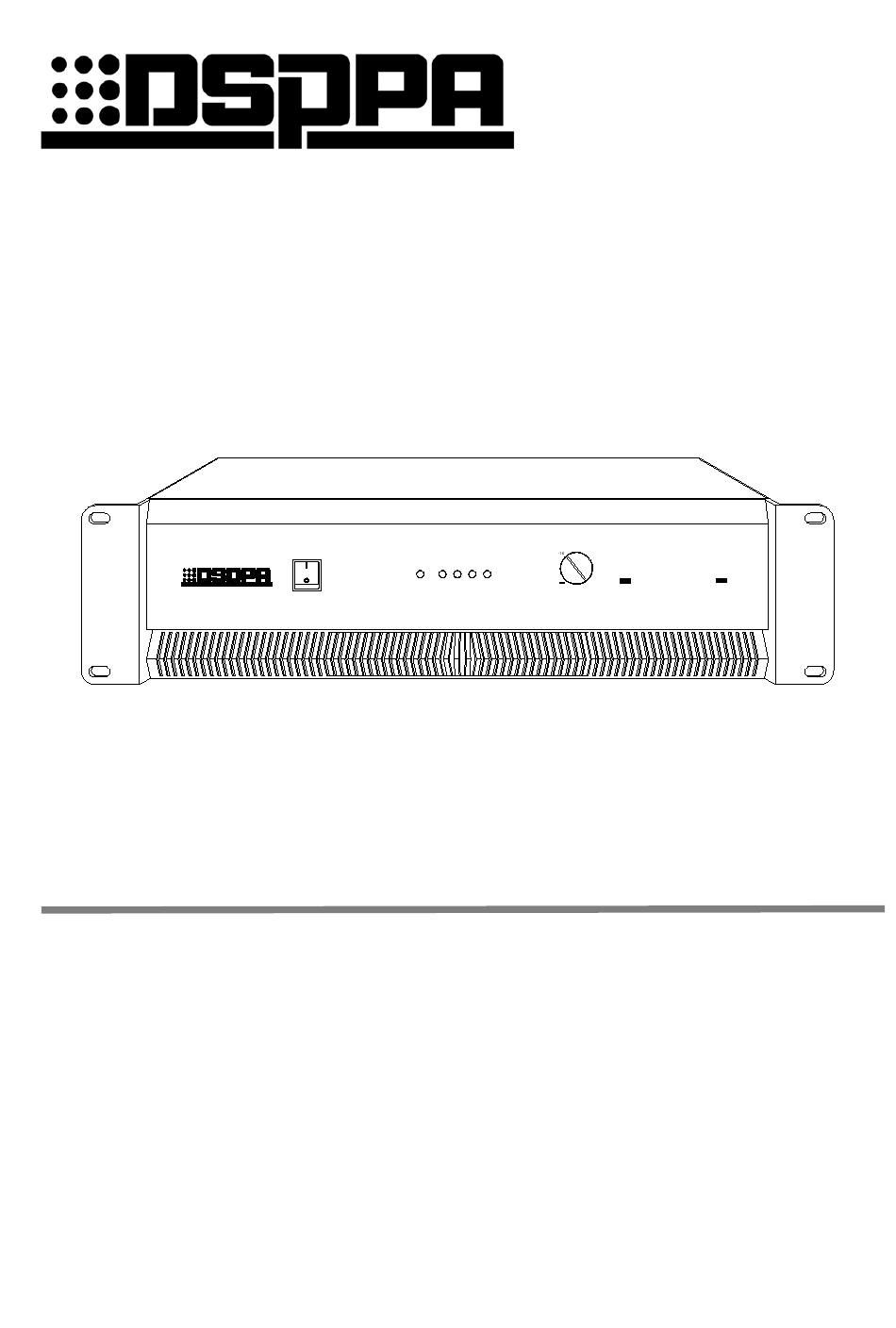

  • Page 1 P.A. SERIES MP3000 Very Powerful Public Address Amplifiers MP3500 MP4000 Public Address Amplifier MP4000 PROFESSIONAL AMPLIFIERS POWER CLIP SIGNAL PROT TEMP VOLUME O W N E R ’ S M A N U A L Before operating, please read this manual completely.
  • Page 2: Amplifier Front View

    F15AL F20AL CAUTION! 63.5V 77.5V RISK OF ELECTRIC SHOCK DO NOT OPEN 警告 请勿打开,以免触电 广州市迪士普音响科技有限公司 Guangzhou DSPPA Audio Co.,Ltd. ~220V/50Hz/20A INPUT LINK 甚大功率纯 后级广播功放 1. fan intake window 7. XLR input 2. 100V output (MP4000:200V) 8. 6.35mm socket input 3. 70V output(MP4000:100V)...
  • Page 3: Operating Precautions

    OPERATING PRECAUTIONS  Make sure the AC mains voltage is correct and is the same as that printed on the rear of the amplifier.  Damage caused by connecting the amplifier to improper AC voltage is not covered by the three-year US warranty.
  • Page 4: Specifications

    The unit connect to the mains by the plug. Pull out the plug when the unit is in fault or danger status. So the socket for the unit plugging must be set in the place can be easy to plug into and pull out the plug. Guangzhou DSPPA Audio Co., Ltd.
  • Page 5 公共广播系列 纯后级广播功放 MP3000 MP3500 MP4000 Public Address Amplifier MP4000 PROFESSIONAL AMPLIFIERS POWER CLIP SIGNAL PROT TEMP VOLUME 使 用 说 明 书 欢迎惠顾。您对本产品之选用显示了您的专业眼光。使用前请认真阅读本说明书。 性能特点  100V(MP4000:200V), 70V(MP4000:100V)定压输出和 P1 输出(不接地) 。  5 单位 LED 显示器,作状态显示。  6.35mm 插口和 XLR 插口供方便地实现环接。 ...
  • Page 6 MP3500 F15AL F20AL CAUTION! 63.5V 77.5V RISK OF ELECTRIC SHOCK DO NOT OPEN 警告 请勿打开,以免触电 广州市迪士普音响科技有限公司 Guangzhou DSPPA Audio Co.,Ltd. ~220V/50Hz/20A INPUT LINK 甚大功率纯 后级广播功放 1. 风扇口 7. 卡隆输入接口 2. 100 伏输出(MP4000:200 伏) 8. 6.35mm 输入接口 3. 70 伏输出(MP4000:100 伏) 9.
  • Page 7 操作注意事项  本产品为公共广播专用设备, 该产品的连接、 使用以及维护等操作必须由受过专业培训的人员来完成。  电源电压应确实与本机相符,由电压不符造成的损坏不在保修之列。  所有输入输出连接好以前,不要通电;通电前最好把音量调至最小以防损坏扬声器。  当通电并输入信号后,如果保护指示灯点亮,即说明有输出短路故障.应立即切断电源,排除故障后再 重新加电。 地(冷端) 信号(热端) 输入之连接 所有输入均应连接于机器后面板之卡隆插口 图 1 三线卡隆公插 (图 1)或 6.35mm 插口。 信号(热端) 地(冷端) 输出之连接 输出端子在后面板,可用香蕉插或铲形插连接。黑色乃 图 2 三线卡隆母插 公共端,红色乃热端。 通常应使用“定压”端子输出,连接的扬声器应带线间 变压器,扬声器的总功率应小于功放的额定输出功率。 扬声器在近距离配置时也可用 P1 端子输出,此时连接的扬声器总阻抗应不小于 4 欧。...
  • Page 8 装箱清单 序号 清单 数量 纯后级广播功放 1 台 保修卡 1 份 合格证 1 份 说明书 1 份 包机垫圈 4 个 白色 5×19 半沉头十字机丝 4 个 6.35 转莲花插头 1 个 1500MM/6.3 对莲花头 1 个 保险盒 1 个 亮黑 3×8 半圆头十字带介机丝 2 个 16A 转换座...
  • Page 9 额定功耗 1800W 2600W 3500W 额定电源电压 AC 220-240V/50-60Hz 外包装尺寸(mm) (L×W×H)585×545×190mm 机器尺寸(mm) (L×W×H)484×480×132mm 毛重 33.5kg 37.3kg 39.5kg 净重 30kg 33.8kg 36kg 规格如有改变,恕不另行通知 注 意 ● 本设备的电源开关在“断”状态时,机器并未与电网电源完全断开,为安全起见,在不使用本设备时, 请将电源线插头拔出插座。 ● 本设备不能遭受水滴或水溅且不能将装满水的花瓶之类的物品放置在设备上。 ● 请勿随意打开机器盖板,以防触电。必要时须由有专业证书之专业人员进行修理。 ● 设备中标有 符号的端子表示危险带电,连接这些端子的操作需由经过指导的人员来完成。 ● 本设备是通过电源线插头和电网电源连接,当设备发生故障或危险时,拔出电源线插头即可 断开设备与电网的连接,故要求将电源插座置于可方便进行电源线拔插操作的地方。 Guangzhou DSPPA Audio Co., Ltd.
