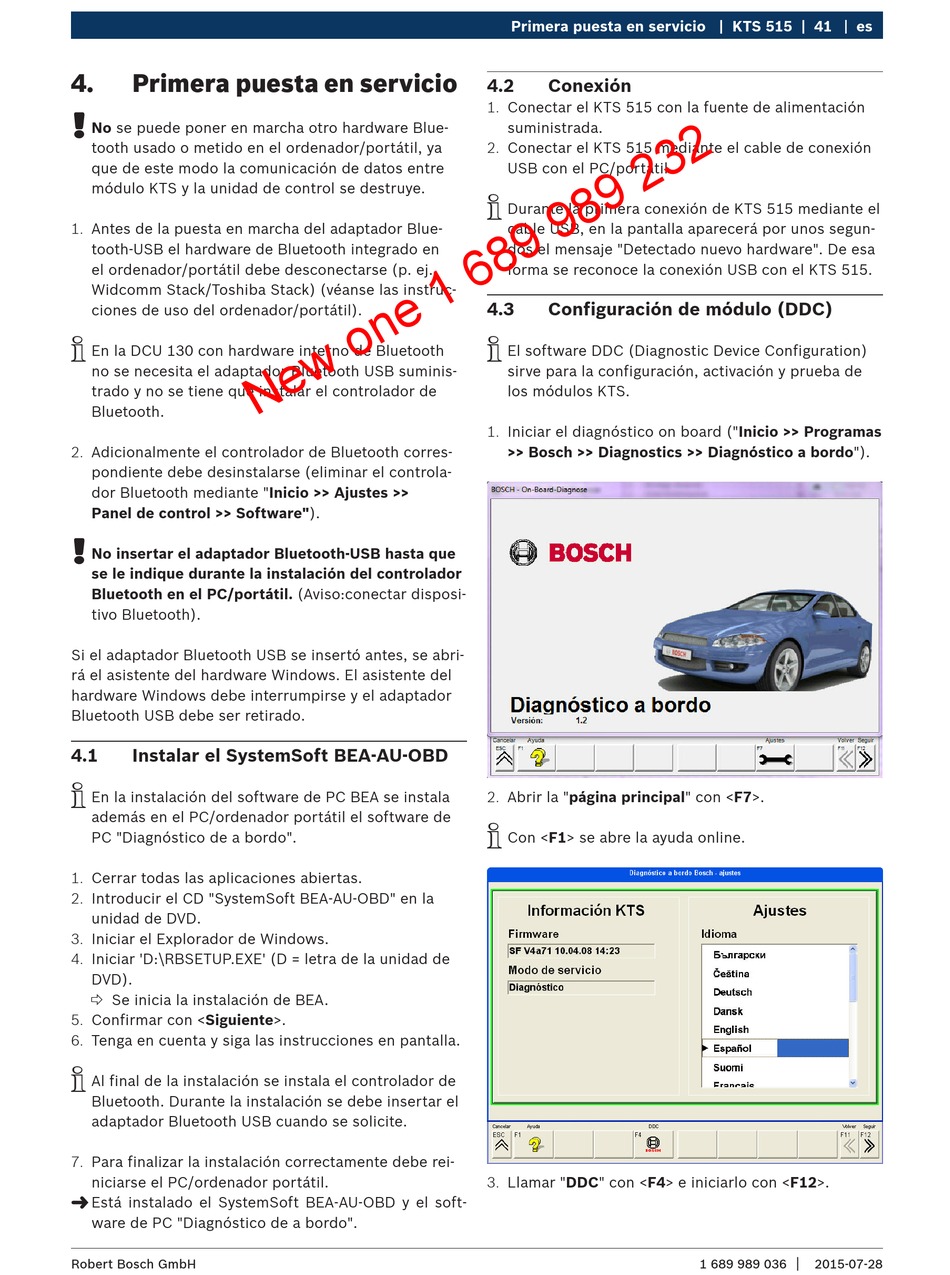

4. Primera puesta en servicio
!
No se puede poner en marcha otro hardware Blue-
tooth usado o metido en el ordenador/portátil, ya
que de este modo la comunicación de datos entre
módulo KTS y la unidad de control se destruye.
1. Antes de la puesta en marcha del adaptador Blue-
tooth-USB el hardware de Bluetooth integrado en
el ordenador/portátil debe desconectarse (p. ej.
Widcomm Stack/Toshiba Stack) (véanse las instruc-
ciones de uso del ordenador/portátil).
i
En la DCU 130 con hardware interno de Bluetooth
no se necesita el adaptador Bluetooth USB suminis-
trado y no se tiene que instalar el controlador de
Bluetooth.
2. Adicionalmente el controlador de Bluetooth corres-
pondiente debe desinstalarse (eliminar el controla-
dor Bluetooth mediante "Inicio >> Ajustes >>
Panel de control >> Software").
!
No insertar el adaptador Bluetooth-USB hasta que
se le indique durante la instalación del controlador
Bluetooth en el PC/portátil. (Aviso:conectar disposi-
tivo Bluetooth).
Si el adaptador Bluetooth USB se insertó antes, se abri-
rá el asistente del hardware Windows. El asistente del
hardware Windows debe interrumpirse y el adaptador
Bluetooth USB debe ser retirado.
4.1 Instalar el SystemSoft BEA-AU-OBD
i
En la instalación del software de PC BEA se instala
además en el PC/ordenador portátil el software de
PC "Diagnóstico de a bordo".
1. Cerrar todas las aplicaciones abiertas.
2. Introducir el CD "SystemSoft BEA-AU-OBD" en la
unidad de DVD.
3. Iniciar el Explorador de Windows.
4. Iniciar 'D:\RBSETUP.EXE' (D = letra de la unidad de
DVD).
 Se inicia la instalación de BEA.
5. Confirmar con <Siguiente>.
6. Tenga en cuenta y siga las instrucciones en pantalla.
i
Al final de la instalación se instala el controlador de
Bluetooth. Durante la instalación se debe insertar el
adaptador Bluetooth USB cuando se solicite.
7. Para finalizar la instalación correctamente debe rei-
niciarse el PC/ordenador portátil.
"
Está instalado el SystemSoft BEA-AU-OBD y el soft-
ware de PC "Diagnóstico de a bordo".
Robert Bosch GmbH
Primera puesta en servicio | KTS 515 | 41
4.2 Conexión
1. Conectar el KTS 515 con la fuente de alimentación
suministrada.
2. Conectar el KTS 515 mediante el cable de conexión
USB con el PC/portátil.
i
Durante la primera conexión de KTS 515 mediante el
cable USB, en la pantalla aparecerá por unos segun-
dos el mensaje "Detectado nuevo hardware". De esa
forma se reconoce la conexión USB con el KTS 515.
4.3 Configuración de módulo (DDC)
i
El software DDC (Diagnostic Device Configuration)
sirve para la configuración, activación y prueba de
los módulos KTS.
1. Iniciar el diagnóstico on board ("Inicio >> Programas
>> Bosch >> Diagnostics >> Diagnóstico a bordo").
2. Abrir la "página principal" con <F7>.
i
Con <F1> se abre la ayuda online.
3. Llamar "DDC" con <F4> e iniciarlo con <F12>.
