Control Valve Programming and Cover Drawing Manual
Руководство по настройке и эксплуатации
управляющих клапанов для систем очистки воды
Керівництво з налаштування та експлуатації
клапанів керування для систем очищення води
Models/Модели/Моделі:
ECOSOFT
WS1 CE, WS1 CE ТWIN, WS1.25 CE, WS1.5 CE, WS2 CE
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WS1 CE and is the answer not in the manual?

Questions and answers

Graham Seibert
January 29, 2025

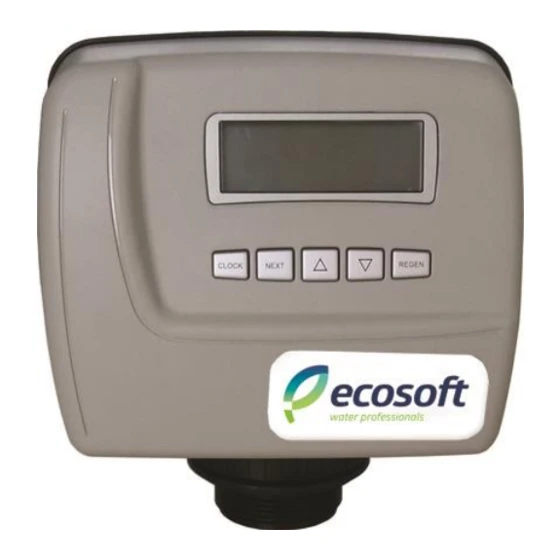

I have an Ecosoft system. The control valve looks like your photo https://static-data2.manualslib.com/product-images/222/22174/2217374/raw.jpg but the cover on my manual has buttons SET HOUR (up arrow) (down arrow) (nothing) (nothing). The manual is in Ukrainian - I need English. Please help
