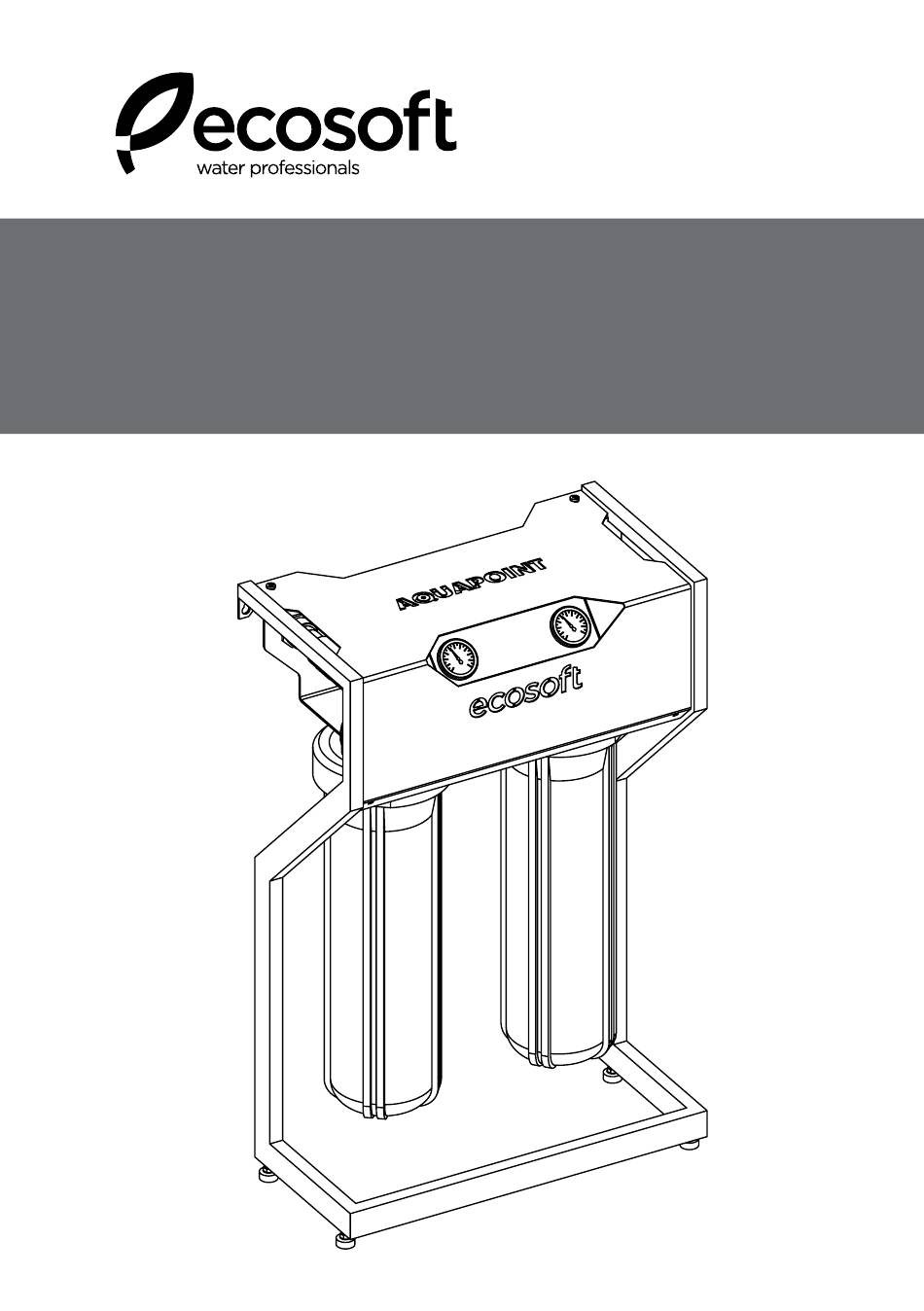

- Page 1 User’s manual. AquaPoint filter Інструкція з експлуатації. Фільтр AquaPoint Руководство по эксплуатации. Фильтр AquaPoint...
-
Page 3: Table Of Contents
Change of water flow direction in the system System enhancement Installation requirements Installation and replacement of filters Warning Shipping and storage Warranty policy Warranty certificate This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 4: Overview
USER’S MANUAL. AQUAPOINT FILTER 1. OVERVIEW The AquaPoint filter is intended for preliminary filtration of tap (well) water that can be applied independently (START connection mode) or as a component of a more complex system of water treatment (MAKE BETTER connection mode). -
Page 5: Scheme Start Connection Mode
1.2. SCHEME START CONNECTION MODE Manometer of Manometer of inlet pressure pressure after filters Inlet port G” Outlet port G” Filter bulb at inlet Filter bulb at outlet This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... - Page 6 6. WATER WITH HIGH CONCENTRATION OF IRON AND HYDROGEN SULFIDE ODOR FERROMIX (Мodel CRVF4520ECOEXP) GAC-CAT (Мodel CRVS4520ECOEXP) Ecosoft iron reduction filter Ecosoft 4,5”х20” Ecosoft granular activated carbon filter 4,5”х20” This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018...
-
Page 7: Make Better Connection Mode
Manometer of Manometer of pressure inlet pressure after filters Inlet port G” Outlet port G” Filter bulb Filter bulb at inlet at outlet Possible connections This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 8: Technical Information
Standard size (height) of replacement filter, inches 20” Connection type In-line Water operational temperature, °C +5…+35 Max flow, L/min Max pressure, bar * Size depends on adjustment of legs This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 9: Installation And Startup
After hanging reach horizontal position of the cover by screwing the legs either in or out. This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 10: Connection
To connect to inlet and outlet ports located in the back of the system, disconnect the demountable socket and pull the pipe back. Demountable socket Move the pipe This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... - Page 11 From the side of the wall From above From the side From below Install replacement filters according to the instructions in paragraph 5 on page. 14. This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018...
-
Page 12: Change Of Water Flow Direction In The System
Connect additional water treatment scheme between the filters. Any of the connection lines can be directed up or down with the further turn to any side. This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 13: Installation Requirements
The manufacturer guarantees quality of the original filters, full correspondence of their sizes and characteristics to the standards, which is important for accident-free and safe application of the filter. This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... - Page 14 If the quality of the purified water does not allow usage of the polypropylene filter for a long pe- riod of time, it is recommended to apply polypropylene string wound filter of the necessary size produced by Ecosoft. This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018...
-
Page 15: Warning
• We recommend that the purchase is made in the authorized centers. You should check integrity of the package and the equipment, as well as availability of documentation (passport, warranty certificate, document confirming the purchase). This manual is the intellectual property of Ecosoft. Copying and reprinting is prohibited. © 2018... -
Page 16: Warranty Policy
USER’S MANUAL. AQUAPOINT FILTER 8. WARRANTY POLICY The warranty is valid during 12 months since the date of purchase provided that all the technical requirements indicated in the User’s manual are observed. The warranty does not apply to replaceable components (replacement filters) or to the defects that were not announced during the warranty period or which are resulting from inappropriate application of the filter. - Page 17 Монтаж на стіні Підключення Змінення напрямку потоку води в системі Вдосконалення системи Вимоги до монтажу Установка та заміна картриджів Застереження Вимоги до зберігання та транспортування Гарантійні зобов’язання Гарантійний талон Дана інструкція є інтелектуальною власністю компанії Ecosoft. Копіювання та передруковування заборонені. © 2018...
-
