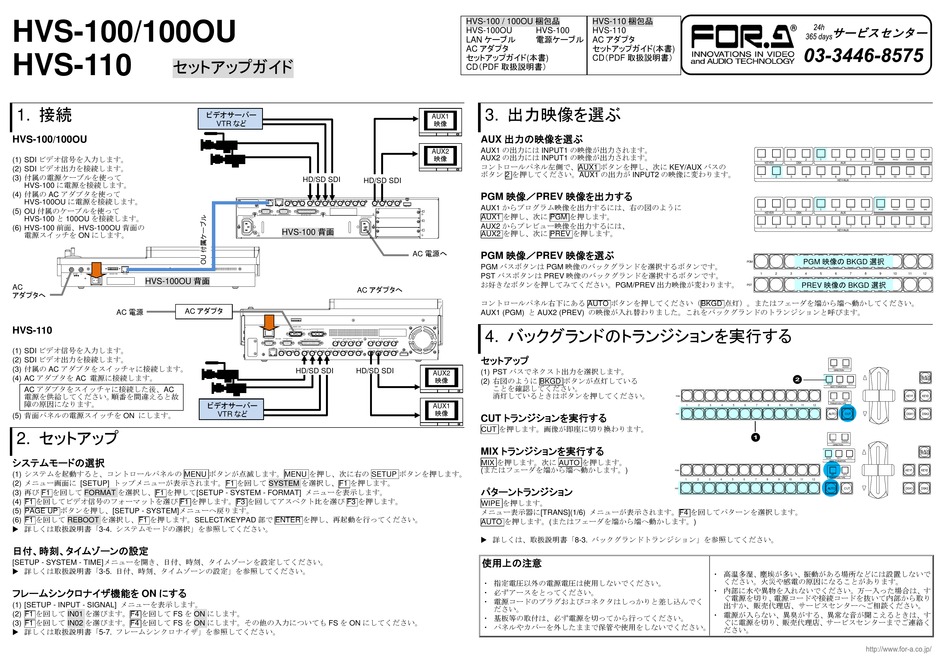

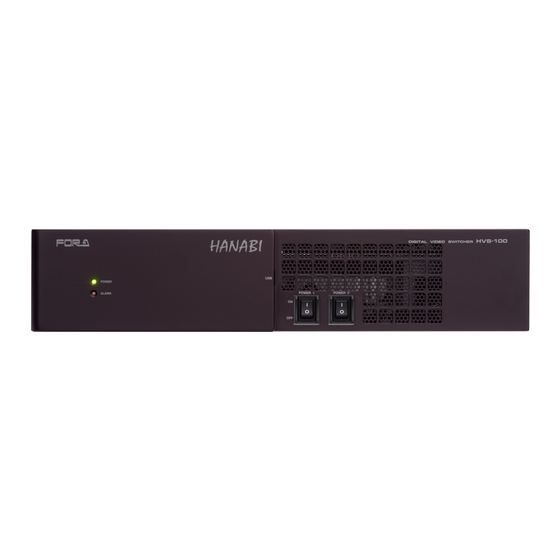

FOR-A HVS-100 Quick Setup Manual

HVS-100/100OU
HVS-110
セットアップガイド
1. 接続
HVS-100/100OU
(1) SDI ビデオ信号を入力します。
(2) SDI ビデオ出力を接続します。
(3) 付属の電源ケーブルを使って
HVS-100 に電源を接続します。
(4) 付属の AC アダプタを使って
HVS-100OU に電源を接続します。
(5) OU 付属のケーブルを使って
HVS-100 と 100OU を接続します。
(6) HVS-100 前面、HVS-100OU 背面の
電源スイッチを ON にします。
1 DC12V 2 POW ER MODE SW TO MU
OFF ON
HVS-100OU 背面
AC
アダプタへ
AC アダプタ
AC 電源
HVS-110
(1) SDI ビデオ信号を入力します。
(2) SDI ビデオ出力を接続します。
(3) 付属の AC アダプタをスイッチャに接続します。
(4) AC アダプタを AC 電源に接続します。
AC アダプタをスイッチャに接続した後、AC
電源を供給してください。 順番を間違えると故
障の原因になります。
(5) 背面パネルの電源スイッチを ON にします。
2. セットアップ
システムモードの選択
(1) システムを起動すると、コントロールパネルの MENU ボタンが点滅します。MENU を押し、次に右の SETUP ボタンを押します。
(2) メニュー画面に [SETUP] トップメニューが表示されます。F1 を回して SYSTEM を選択し、F1 を押します。
(3) 再び F1 を回して FORMAT を選択し、F1 を押して[SETUP - SYSTEM - FORMAT] メニューを表示します。
(4) F1 を回してビデオ信号のフォーマットを選び F1 を押します。F3 を回してアスペクト比を選び F3 を押します。
(5) PAGE UP ボタンを押し、[SETUP - SYSTEM]メニューへ戻ります。
(6) F1 を回して REBOOT を選択し、F1 を押します。SELECT/KEYPAD 部で ENTER を押し、再起動を行ってください。
 詳しくは取扱説明書「3-4. システムモードの選択」を参照してください。
日付、時刻、タイムゾーンの設定
[SETUP - SYSTEM - TIME]メニューを開き、日付、時刻、タイムゾーンを設定してください。
 詳しくは取扱説明書「3-5. 日付、時刻、タイムゾーンの設定」を参照してください。
フレームシンクロナイザ機能を ON にする
(1) [SETUP - INPUT - SIGNAL] メニューを表示します。
(2) F1 を回して IN01 を選びます。F4 を回して FS を ON にします。
(3) F1 を回して IN02 を選びます。F4 を回して FS を ON にします。その他の入力についても FS を ON にしてください。
 詳しくは取扱説明書「5-7. フレームシンクロナイザ」を参照してください。
ビデオサーバー
VTR など
HD/SD SDI
HD/SD SDI
REF IN REF OUT 1 2 3 4 5 6 7 8 1 2
LAN GENLOCK SDI INPUT AUX
TO OU
1 2
RS-422 GPI IN/TALLY OUT
AC100-240V 50/60Hz IN AC100-240V 50/60Hz IN
2 1
HVS-100 背面
AC アダプタへ
POW ER
OFF ON MODE SW
DC1 2V IN
1 2
1 RS-422 2 GPI IN/TA LLY OUT SDI I NPUT A UX
9 10 11 12 5 6 7
LAN GENLOCK SDI INPUT A UX
REF IN REF OUT 1 2 3 4 5 6 7 8 1 2 3
HD/SD SDI HD/SD SDI
ビデオサーバー
VTR など
HVS-100 / 100OU 梱包品
HVS-100OU HVS-100
LAN ケーブル 電源ケーブル
AC アダプタ
セットアップガイド(本書)
CD（PDF 取扱説明書）
3. 出力映像を選ぶ
AUX1
映像
AUX 出力の映像を選ぶ
AUX1 の出力には INPUT1 の映像が出力されます。
AUX2
AUX2 の出力には INPUT1 の映像が出力されます。
映像
コントロールパネル左側で、AUX1 ボタンを押し、次に KEY/AUX バスの
ボタン 2 を押してください。AUX1 の出力が INPUT2 の映像に変わります。
PGM 映像／PREV 映像を出力する
3 4
AUX1 からプログラム映像を出力するには、右の図のように
HDMI OUT
A
AUX1 を押し、次に PGM を押します。
B
AUX2 からプレビュー映像を出力するには、
C AUX2 を押し、次に PREV を押します。
AC 電源へ
PGM 映像／PREV 映像を選ぶ
PGM バスボタンは PGM 映像のバックグランドを選択するボタンです。
PST バスボタンは PREV 映像のバックグランドを選択するボタンです。
お好きなボタンを押してみてください。PGM/PREV 出力映像が変わります。
コントロールパネル右下にある AUTO ボタンを押してください（BKGD 点灯）。またはフェーダを端から端へ動かしてください。
AUX1 (PGM) と AUX2 (PREV) の映像が入れ替わりました。これをバックグランドのトランジションと呼びます。
4. バックグランドのトランジションを実行する
8
4
HDMI OUT
セットアップ
(1) PST バスでネクスト出力を選択します。
AUX2
映像 (2) 右図のように BKGD ボタンが点灯している
ことを確認してください。
消灯しているときはボタンを押してください。
AUX1
映像
CUT トランジションを実行する
CUT を押します。画像が即座に切り換わります。
MIX トランジションを実行する
MIX を押します。次に AUTO を押します。
(またはフェーダを端から端へ動かします。)
パターントランジション
WIPE を押します。
メニュー表示器に[TRANS](1/6) メニューが表示されます。F4 を回してパターンを選択します。
AUTO を押します。(またはフェーダを端から端へ動かします。)
 詳しくは、取扱説明書「8-3. バックグランドトランジション」を参照してください。
使用上の注意
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクタはしっかりと差し込んでく
ださい。
・ 基板等の取付は、必ず電源を切ってから行ってください。
・ パネルやカバーを外したままで保管や使用をしないでください。
HVS-110 梱包品
HVS-110
AC アダプタ
セットアップガイド(本書)
CD（PDF 取扱説明書）
1
KEYER
1
1
KEYER
1
PGM
1
PST
PGM
1 2 3 4 5 6 7 8
PST
PGM
1 2 3 4 5 6 7 8
PST
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないで
ください。火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、す
ぐ電源を切り、 電源コードや接続コードを抜いて内部から取り
出すか、販売代理店、サービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、す
ぐに電源を切り、販売代理店、サービスセンターまでご連絡く
ださい。
2 1 2 1 2 3 4 PGM PREV CLEAN MV
DSK AUX
2 3 4 5 6 7 8 9 10 11 12
KEY/AUX
2 1 2 1 2 3 4 PGM PREV CLEAN MV
DSK AUX
2 3 4 5 6 7 8 9 10 11 12
KEY/AUX
PGM 映像の BKGD 選択
2 3 4 5 6 7 8 9 10 11 12
PREV 映像の BKGD 選択
REV NOR /REV
DIRECTION
BLACK
TRANS
BKGD KEY1 KEY2
NEXT TRANSITION
KEY1 KEY2
M IX WIPE
TRANSITION TYPE
9 10 11 12
AUTO CUT DSK1 DSK2
REV NOR /REV
DIRECTION
BLACK
TRANS
BKGD KEY1 KEY2
NEXT TRANSITION
KEY1 KEY2
M IX WIPE
TRANSITION TYPE
9 10 11 12
AUTO CUT DSK1 DSK2
