Movement BOLT PLATE LOADED HACK MACHINE Assembly Manual page 38

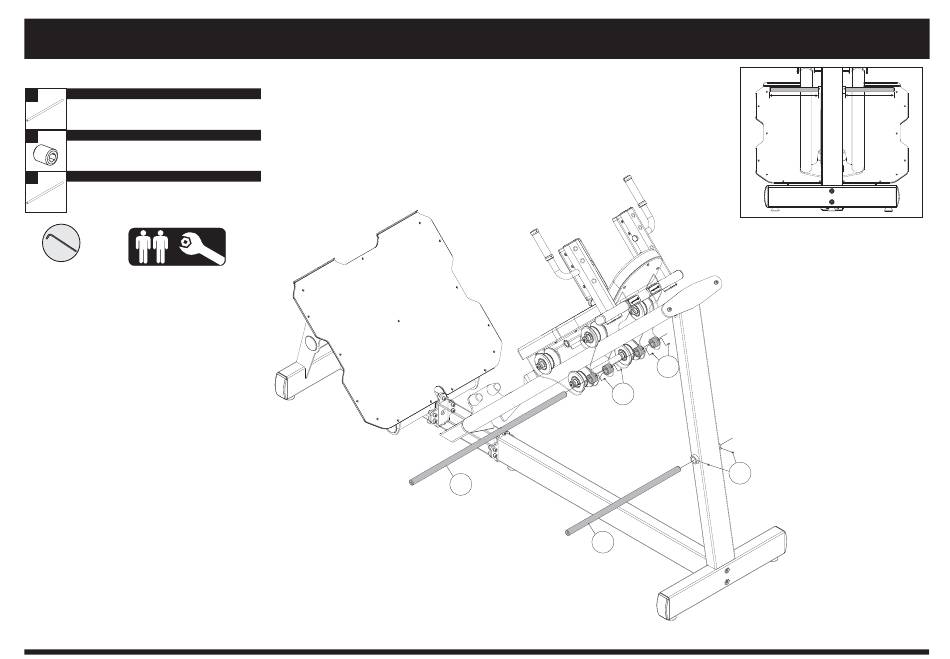

MONTAJE
PASO 4
8
NOMBRE
Barra menor
9 NOMBRE
Tornillo sin cabeza
12 NOMBRE
Barra maior
Herramientas
Para esta montaje,
Allen 6 mm
sugerimos que se
haga entre dos
personas
Cty
1x
Cty
6x
Cty
1x
9
12
8
9
Antes de apretar los tornillos
asegúrese de que la barra esta con la
la misma distancia de ambos lados
titular
9
9
