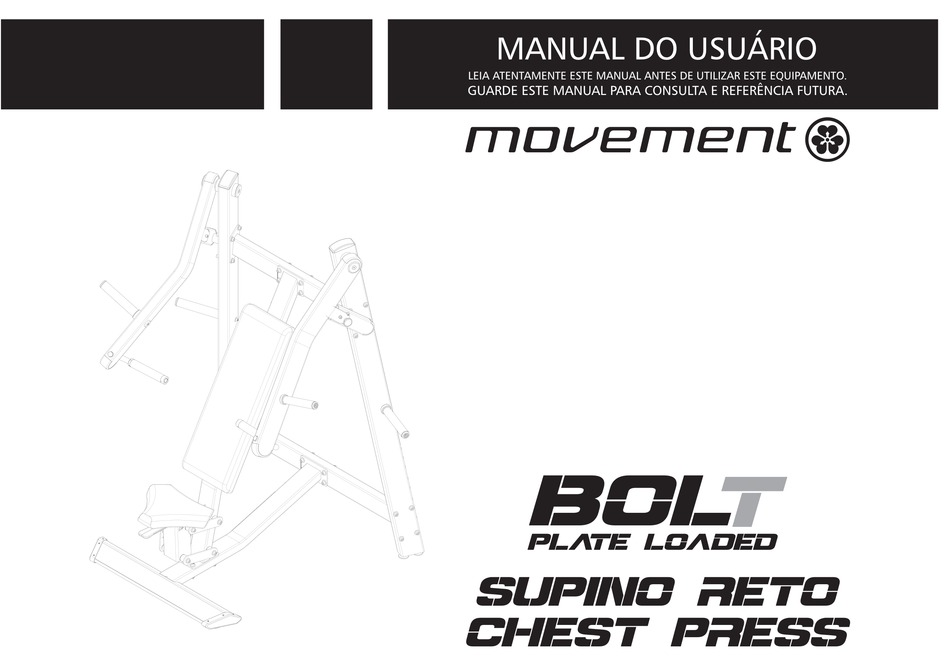

MANUAL DO USUÁRIO
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
bol
t
PLA TE LOADED
SUPINO RETO
CHEST PRESS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BOLT PLATE LOADED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Movement BOLT PLATE LOADED

Summary of Contents for Movement BOLT PLATE LOADED

  • Page 1 MANUAL DO USUÁRIO LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO. GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA. PLA TE LOADED SUPINO RETO CHEST PRESS...
  • Page 2 A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo território nacional. Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem treina em um dos nossos equipamentos.

  • Page 3: Informações Importantes Sobre Segurança

    INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA CONSULTE UM MÉDICO PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRA INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA. Ao utilizar os equipamentos da linha BOLT, é...
  • Page 4 INSTRUÇÕES ALERTAS Os adesivos em forma de Triângulo, na cor amarela, INFORMAÇÕES DO EQUIPAMENTO indica relativo risco ao usuário, caso as instruções não sejam seguidas. MÚSCULOS TRABALHADOS CUIDADO! NÃO COLOCAR OS MEMBROS NO EQUIPAMENTO RISCO DE ESMAGAMENTO. INFORMAÇÕES REGULAGENS CUIDADO! POSIÇÃO INICIAL POSIÇÃO FINAL EQUIPAMENTO NÃO DESENVOLVIDO PARA...
  • Page 5 INSTRUÇÕES...
  • Page 6 INFORMAÇÕES SOBRE O EQUIPAMENTO ÁREA MÍNIMA PARA MONTAGEM SUPINO RETO CHEST PRESS Recomendamos que em torno do aparelho - CARGA MÁXIMA para uso 8X25 kg (4X25 em cada braço) sejam respeitadas as seguintes medidas: - Peso do EQUIPAMENTO: 135 kg 50cm 1/2m 10 m 10 m...

  • Page 7: Lista De Peças

    LISTA DE PEÇAS NOME NOME NOME Parafuso Cab. Cil. Sext. Int Arruela lisa Porca Sextavada Inserto pç pç pç M10X80 NOME NOME NOME Parafuso Cab. Chat. Sext. Int. Tampão Anel de retenção pç pç pç M10X20 NOME NOME NOME Parafuso Cab. Chat. Sext. Int. Parafuso Cab.

  • Page 8: Lista De Componentes

    LISTA DE COMPONENTES CAIXA 1 de 2 CAIXA 2 de 2 NOME NOME NOME NOME NOME Suporte das Barras de Suporte do Chassi Estofado do barras ligação chassi encosto NOME NOME NOME Braços Chapa com Estofado do regulagem assento NOME NOME NOME Chapa sem...
  • Page 9 MONTAGEM PASSO 1 NOME Parafuso Cab. Cil. Sext. Int M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto NOME Pé Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 10 MONTAGEM PASSO 2 NOME Parafuso Cab. Cil. Sext. Int M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 11 MONTAGEM PASSO 3 NOME CHAPA DE FIXAÇÃO Parafuso Cab. Cil. Sext. Int COM ADESIVO M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto Todos os 100% Seguida parafusos Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 12 MONTAGEM PASSO 4 NOME Parafuso Cab. Chat. Sex. Int M10X20 NOME Tampão NOME Anel de retenção 100% Ferramentas Ferramentas Allen 8 mm Alicate para anel elástico...
  • Page 13 MONTAGEM PASSO 5 NOME Parafuso Cab. Chat. Sex. Int M10X20 NOME Tampão 100% Ferramentas Allen 6 mm...
  • Page 14 MONTAGEM PASSO 6 PASSO 6 NOME Arruela lisa NOME Parafuso Cab. Cil. Sext. Int M10X25 NOME Eixo NOME Mola de tração NOME Parafuso Cab. Aba. Sext. Int M8X25 100% Ferramentas Allen 6 mm Allen 8 mm...
  • Page 15 MONTAGEM PASSO 7 NOME Parafuso Cab. Aba. Sext. Int M8X25 100% Ferramentas Allen 6 mm...
  • Page 16 MONTAGEM PASSO 8 NOME Parafuso Cab. Cil. Sext. Int M8X25 NOME Arruela lisa NOME Batente de borracha *Confira todos os 100% apertos dos parafusos Ferramentas Allen 6 mm...
  • Page 17 MONTAGEM PASSO 9 - ADAPTADOR OLIMPÍCO NOME Figura 7-1 Parafuso Cab. Chat. Sext. Int M8X30 NOME Bucha do adaptador NOME Adaptador Olímpico 1 - Mantenha os batentes de borracha (13) dos suporte das anilhas. 2 - Posicione o adaptador olímpico (16) nos suporte das anilhas (Figura 7-1) 3 - Por fim trave o adaptador olímpico usando a...
  • Page 18 MONTAGEM PASSO 10 - CONFERÊNCIA DE ADESIVOS PLA TE LOADED SUPINO RETO CHEST PRESS SUPINO RETO CHEST PRESS PLA TE LOADED...
  • Page 19 MONTAGEM PASSO 11 - CONFERÊNCIA DE ADESIVOS...
  • Page 20 Essa garantia se aplicará somente em defeitos descobertos durante o período de garantia e somente ao comprador original do produto. Para utilizar-se desta garantia, o comprador deverá entrar em contato com um assistente técnico autorizado MOVEMENT em menos de 30 dias após descobrir qualquer não conformidade e deixar o equipamento disponível para inspeção da BRUDDEN ou de sua assistência técnica autorizada.
  • Page 21 * Chamada de serviços para instalação do produto ou instruções aos proprietários sobre como utilizar o produto; * Consertos efetuados em produtos Movement sem o número de série ou com a identificação alterada ou danificada; * Retirada e entrega referente a consertos;...
  • Page 22 Conheça outros equipamentos e saiba mais sobre linhas de Produtos Movement, acessando nosso site www.movement.com.br A Brudden reserva-se o direito de paralisar a fabricação de seus produtos sem prévio aviso e/ou modificar as especificações e introduzir melhoramentos nos mesmos produtos em qualquer época, sem incorrer na obrigação de efetuar o mesmo em produtos anteriormente fabricados.
  • Page 23 USER MANUAL READ THIS MANUAL CAREFULLY BEFORE USING THIS EQUIPMENT. KEEP THIS MANUAL FOR FUTURE CONSULTATION AND REFERENCE. PLA TE LOADED SUPINO RETO CHEST PRESS...
  • Page 24 Bringing Movement always near you and your family in pursuit of a healthier life, proitable for investors and enjoyable and healthy for anyone who trains on our equipment. Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem treina em um dos nossos equipamentos.
  • Page 25 IMPORTANT INFORMATION ABOUT SAFETY IMPORTANT INFORMATION ABOUTY SAFETY BEFORE BEGINNING ANY WORK OUT PROGRAM SEE A DOCTOR FOR A CHECK UP EXAMS THAT WILL TELL IF THERE IS ANY CONTRA INDICATION FOR PRACTICISING PHISICAL EXERCISES, DOING SO YOU WILL WORK OUT MORE SAFELY. Using EDGE line equipment, it is necessary to take so basic precautions to guarantee your safety and of the third ones.

  • Page 26: Equipment Information

    INSTRUÇÕES INSTRUCTIONS ALERTAS WARNINGS The yellow stickers in the shape of a triangle, in - Os adesivos em forma de Triângulo, na cor amarela, INFORMAÇÕES DO EQUIPAMENTO EQUIPMENT INFORMATION dicate relative risk to the user, if the instructions indica relativo risco ao usuário, caso as instruções não sejam seguidas.
  • Page 27 INSTRUÇÕES INSTRUCTIONS...
  • Page 28 - Weight of the EQUIPMENT: 135 kg - Peso do EQUIPAMENTO: 135 kg 50cm 1/2m 10 m 10 m 1300 mm 50cm 1/2m Points of movement: 1m (100cm) Pontos de movimento: 1m (100cm) Sides: 1/2m (50cm) Laterais: 1/2m (50cm) Adjustment point Ponto de regulagem...
  • Page 29 LISTA DE PEÇAS LIST OF PARTS NOME NOME NOME NAME NAME NAME Parafuso Cab. Cil. Sext. Int Arruela lisa Porca Sextavada Inserto Cyl. Head Bolt Int. Hex Flat washer Insert Hex Nut pç pç pç M10X80 NOME NOME NAME NOME NAME NAME Parafuso Cab.
  • Page 30 LISTA DE COMPONENTES LIST OF COMPONENTS BOX 1 of 2 BOX 2 of 2 CAIXA 1 de 2 CAIXA 2 de 2 NOME NOME NAME NAME NAME NAME NAME Suporte das Bracket for the Connection Barras de Bracket for the Chassis Left seat uphols- bars...
  • Page 31 MONTAGEM ASSEMBLY PASSO 1 STEP 1 NOME NAME Parafuso Cab. Cil. Sext. Int Internal Hex Cyl. Head Bolt M10X80 NOME NAME Flat washer Arruela lisa NOME NAME Insert Hex Nut Porca Sextavada Inserto NAME Adjustable foot Ferramentas Tools Tools Ferramentas Allen 8 mm Chave Fixa 17 mm Allen 8 mm...
  • Page 32 MONTAGEM ASSEMBLY PASSO 2 STEP 2 NOME NAME Internal Hex Cyl. Head Bolt Parafuso Cab. Cil. Sext. Int M10X80 NOME NAME Flat washer Arruela lisa NAME NOME Insert Hex Nut Porca Sextavada Inserto Ferramentas Tools Tools Ferramentas Allen 8 mm Chave Fixa 17 mm Allen 8 mm Fixed Wrench 17 mm...
  • Page 33 MONTAGEM ASSEMBLY PASSO 3 STEP 3 NOME NAME Internal Hex Cyl. Head Bolt Parafuso Cab. Cil. Sext. Int CHAPA DE FIXAÇÃO M10X80 COM ADESIVO NOME NAME Flat washer Arruela lisa NOME NAME Insert Hex Nut Porca Sextavada Inserto Todos os All the 100% Then...
  • Page 34 MONTAGEM ASSEMBLY PASSO 4 STEP 4 NAME NOME Parafuso Cab. Chat. Sex. Int Internal Hex Flat Head Bolt M10X20 NAME NOME Plug Tampão NOME NAME Retaining ring Anel de retenção 100% Ferramentas Tools Ferramentas Tools Allen 8 mm Alicate para anel elástico Allen 8 mm Pliers for elastic ring...
  • Page 35 MONTAGEM ASSEMBLY PASSO 5 STEP 5 NOME NAME Parafuso Cab. Chat. Sex. Int Internal Hex Flat Head Bolt M10X20 NOME NAME Plug Tampão 100% Ferramentas Tools Allen 6 mm Allen 6 mm...
  • Page 36 MONTAGEM ASSEMBLY PASSO 6 PASSO 6 STEP 6 NAME Flat washer Arruela lisa NOME NAME Internal Hex Cyl. Head Bolt Parafuso Cab. Cil. Sext. Int M10X25 NAME NOME Eixo Shaft NAME NOME Mola de tração Traction spring NAME NOME Int. Hex Dome Head Bolt Parafuso Cab.
  • Page 37 MONTAGEM ASSEMBLY PASSO 7 STEP 7 NAME NOME Int. Hex Dome Head Bolt Parafuso Cab. Aba. Sext. Int M8X25 100% Ferramentas Tools Allen 6 mm Allen 6 mm...
  • Page 38 MONTAGEM ASSEMBLY PASSO 8 STEP 8 NAME NOME Parafuso Cab. Cil. Sext. Int Internal Hex Cyl. Head Bolt M8X25 NAME NOME Flat washer Arruela lisa NOME NAME Rubber stopper Batente de borracha *Confira todos os 100% *Check the tightening apertos dos parafusos of all the bolts Ferramentas Tools...

  • Page 39: Step 9 - Olympic Adapter

    MONTAGEM ASSEMBLY STEP 9 - OLYMPIC ADAPTER PASSO 9 - ACESSÓRIO - ADAPTADOR OLIMPÍCO NAME NOME Figure 7-1 Figura 7-1 Internal Hex Flat Head Bolt Parafuso Cab. Chat. Sext. Int M8X30 NAME NOME Adapter bushing Bucha do adaptador NAME NOME Olympic Adapter Adaptador Olímpico 1 - Remova os batentes de borracha (13) dos...
  • Page 40 MONTAGEM ASSEMBLY STEP 10 - CHECKING THE STICKERS PASSO 10 - CONFERÊNCIA DE ADESIVOS PLA TE LOADED SUPINO RETO CHEST PRESS SUPINO RETO CHEST PRESS PLA TE LOADED...
  • Page 41 MONTAGEM ASSEMBLY STEP 11 - CHECKING THE STICKERS PASSO 11 - CONFERÊNCIA DE ADESIVOS...

  • Page 42: Warranty

    Using the equipment, you agree in fallowing the terms and warranty conditions. BRUDDEN EQUIPMENTS LTDA. warranties all new MOVEMENT products free from defects in manufacturing and in materials for the warranty period estabelished belowm The warranty periods starts in the product purchasing issuance date of the invoice ussued by, Brudden or by acreedited dealer.

  • Page 43: Warranty General Conditions

    * Services call to install the product or instructions to the owners about how to use the product; * Repairs carried out in Movement products without the series number or with the altered identification or damaged; * Pickup and delivery relating to repairs;...

  • Page 44: Customer Service

    Learn about other equipment and ind out more about Conheça outros equipamentos e saiba mais sobre Movement Product lines by accessing our website linhas de Produtos Movement, acessando nosso site www.movement.com.br A Brudden reserva-se o direito de paralisar a fabricação de seus produtos sem prévio Brudden reserves the right to halt manufacture of its products without prior aviso e/ou modificar as especificações e introduzir melhoramentos nos mesmos...

  • Page 45: Manual Del Usuario

    MANUAL DEL USUARIO LEA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPO. GUARDE ESTE MANUAL PARA CONSULTA Y REFERENCIA FUTURA. PLA TE LOADED SUPINO RETO CHEST PRESS...
  • Page 46 La calidad de los equipos se extiende a los servicios prestados por sua amplia red de atencón y Puntos Autorizados repartidos por todo el territoria nacional. Movement está siempre cerca de usted y de su familia en pro de una vida más sana, rentable para los inversores y agradable para aquellos que entrnan com uno de nuestros equipos.
  • Page 47 INFORMACIÓN IMPORTANT SOBRE SEGURIDA INFORMACIÓN IMPORTANT SOBRE SEGURIDAD ANTES DE INICIAR CUALQUIER PROGRAMA DE ACTIVIDAD FÍSICA CONSULTE UN MÉDICO PARA REALIZAR EXÁMENES QUE DETERMINEN SI EXISTE ALGUNA CONTRAINDICACIÓN PARA LA PRÁCTICA DE EJERCICIOS FÍSICOS, YA QUE SÓLO ASÍ SE PODRÁ EJERCITAR CON LA MÁXIMA SEGURIDAD. Al utilizar los equipos de la Línea EDGE, es necesario tomar algunas precauciones básicas para garantizar su seguridad y la de terceros.

  • Page 48: Información Del Equipo

    INSTRUÇÕES INSTRUCCIONES ALERTAS ALERTAS Los adhesivos en forma de Triángulo amarillo in - Os adesivos em forma de Triângulo, na cor amarela, INFORMAÇÕES DO EQUIPAMENTO INFORMACIÓN DEL EQUIPO dica relativo riesgo al usuario si las instrucciones indica relativo risco ao usuário, caso as instruções não sejam seguidas.
  • Page 49 INSTRUÇÕES INSTRUCCIONES...
  • Page 50 INFORMAÇÕES SOBRE O EQUIPAMENTO INFORMACIONES SOBRE EL EQUIPO ÁREA MÍNIMA PARA MONTAJE SUPINO RETO ÁREA MÍNIMA PARA MONTAGEM CHEST PRESS Recomendamos que en las proximidades del Recomendamos que em torno do aparelho - CARGA MÁXIMA para uso 8X25 kg (4X25 en cada brazo) - CARGA MÁXIMA para uso 8X25 kg (4X25 em cada braço) aparato se respeten las siguientes medidas: sejam respeitadas as seguintes medidas:...
  • Page 51 LISTA DE PEÇAS LISTA DE PIEZAS NOME NOME NOME NOMBRE Cantidad NOMBRE Cantidad NOMBRE Cantidad Parafuso Cab. Cil. Sext. Int Arruela lisa Porca Sextavada Inserto Tornillo Cab. Cil. Hexag. Int Arandela lisa Tuerca Hexagonal Inserto pç pç pç M10X80 NOME NOME NOME NOMBRE...
  • Page 52 LISTA DE COMPONENTES LISTA DE COMPONENTES CAJA 1 de 2 CAJA 2 de 2 CAIXA 1 de 2 CAIXA 2 de 2 NOME NOME NOMBRE NOMBRE NOMBRE NOMBRE NOMBRE Suporte das Soporte de las Barras de Barras de Soporte del Chasis Acolchado del barras...
  • Page 53 MONTAGEM ARMADO PASSO 1 PASO 1 NOMBRE NOME Cantidad Parafuso Cab. Cil. Sext. Int Tornillo Cab. Cil. Hexag. Int M10X80 NOMBRE NOME Cantidad Arandela lisa Arruela lisa NOMBRE Cantidad NOME Tuerca Hexagonal Inserto Porca Sextavada Inserto NOMBRE Cantidad Pie ajustable Herramientas Ferramentas Herramientas...
  • Page 54 MONTAGEM ARMADO PASSO 2 PASO 2 NOME NOMBRE Cantidad Parafuso Cab. Cil. Sext. Int Tornillo Cab. Cil. Hexag. Int M10X80 NOME NOMBRE Cantidad Arruela lisa Arandela lisa NOME NOMBRE Cantidad Porca Sextavada Inserto Tuerca Hexagonal Inserto Ferramentas Herramientas Herramientas Ferramentas Allen 8 mm Chave Fixa 17 mm Allen 8 mm...
  • Page 55 MONTAGEM ARMADO PASSO 3 PASO 3 NOMBRE NOME Cantidad Parafuso Cab. Cil. Sext. Int Tornillo Cab. Cil. Hexag. Int CHAPA DE FIJACIÓN M10X80 CON ADHESIVE NOMBRE NOME Cantidad Arandela lisa Arruela lisa NOMBRE NOME Cantidad Tuerca Hexagonal Inserto Porca Sextavada Inserto Todos os Todos los 100%...
  • Page 56 MONTAGEM ARMADO PASSO 4 PASO 4 NOME NOMBRE Cantidad Parafuso Cab. Chat. Sex. Int Tornillo Cab. Plana Hexag. Int M10X20 NOME NOMBRE Cantidad Tampão Tapón NOME NOMBRE Cantidad Anillo de retención Anel de retenção 100% Ferramentas Ferramentas Herramientas Herramientas Allen 8 mm Alicate para anel elástico Allen 8 mm Alicate para anillo elástico...
  • Page 57 MONTAGEM ARMADO PASSO 5 PASO 5 NOMBRE NOME Cantidad Parafuso Cab. Chat. Sex. Int Tornillo Cab. Plana Hexag. Int M10X20 NOME NOMBRE Cantidad Tapón Tampão 100% Ferramentas Herramientas Allen 6 mm Allen 6 mm...
  • Page 58 MONTAGEM ARMADO PASSO 6 PASSO 6 PASO 6 NOME NOMBRE Cantidad Arandela lisa Arruela lisa NOMBRE NOME Cantidad Parafuso Cab. Cil. Sext. Int Tornillo Cab. Cil. Hexag. Int M10X25 NOME NOMBRE Cantidad Eixo NOME NOMBRE Cantidad Mola de tração Resorte de Tracción NOME NOMBRE Cantidad...
  • Page 59 MONTAGEM ARMADO PASSO 7 PASO 7 NOMBRE NOME Cantidad Tornillo Cab. Aba. Hexag. Int Parafuso Cab. Aba. Sext. Int M8X25 100% Ferramentas Herramientas Allen 6 mm Allen 6 mm...
  • Page 60 MONTAGEM ARMADO PASSO 8 PASO 8 NOME NOMBRE Cantidad Tornillo Cab. Cil. Hexag. Int Parafuso Cab. Cil. Sext. Int M8X25 NOME NOMBRE Cantidad Arandela lisa Arruela lisa NOME NOMBRE Cantidad Batiente de goma Batente de borracha *Confira todos os 100% *Revise todos los aprie- apertos dos parafusos tes de los tornillos...
  • Page 61 MONTAGEM ARMADO PASO 9 - ADAPTADOR OLÍMPICO PASSO 9 - ACESSÓRIO - ADAPTADOR OLIMPÍCO NOME NOMBRE Cantidad Figura 7-1 Figure 7-1 Tornillo Cab. Plana Hexag. Int Parafuso Cab. Chat. Sext. Int M8X30 NOME NOMBRE Cantidad Buje del adaptador Bucha do adaptador NOME NOMBRE Cantidad...
  • Page 62 MONTAGEM ARMADO PASO 10 - CONFERENCIA DE ADHESIVOS PASSO 10 - CONFERÊNCIA DE ADESIVOS PLA TE LOADED SUPINO RETO CHEST PRESS SUPINO RETO CHEST PRESS PLA TE LOADED...
  • Page 63 MONTAGEM ARMADO PASO 11 - CONFERENCIA DE ADHESIVOS PASSO 11 - CONFERÊNCIA DE ADESIVOS...
  • Page 64 GARANTÍA GARANTIA LIMITADA - LÍNEA MUSCULACIÓN Por favor, lea con cuidado los términos y condiciones de esta garantía antes de utilizar su equipo MOVEMENT. Al utilizar el equipo, estará concordando en seguir los siguientes términos y condiciones de la garantía.
  • Page 65 * Llamada de servicios para la instalación del producto o instrucción a los propietarios sobre cómo utilizar el producto; * Consertos efetuados em produtos Movement sem o número de série ou com a identificação alterada ou danificada; * Reparaciones realizadas en productos Movement sin el número de serie o con la identiicación modiicada o dañada;...

  • Page 66: Atención Al Consumidor

    Conozca otros equipos y sepa más sobre las líneas de Conheça outros equipamentos e saiba mais sobre Productos Movement, accediendo a nuestra página web linhas de Produtos Movement, acessando nosso site www.movement.com.br Brudden se reserva el derecho de paralizar la fabricación de sus productos sin A Brudden reserva-se o direito de paralisar a fabricação de seus produtos sem prévio...
