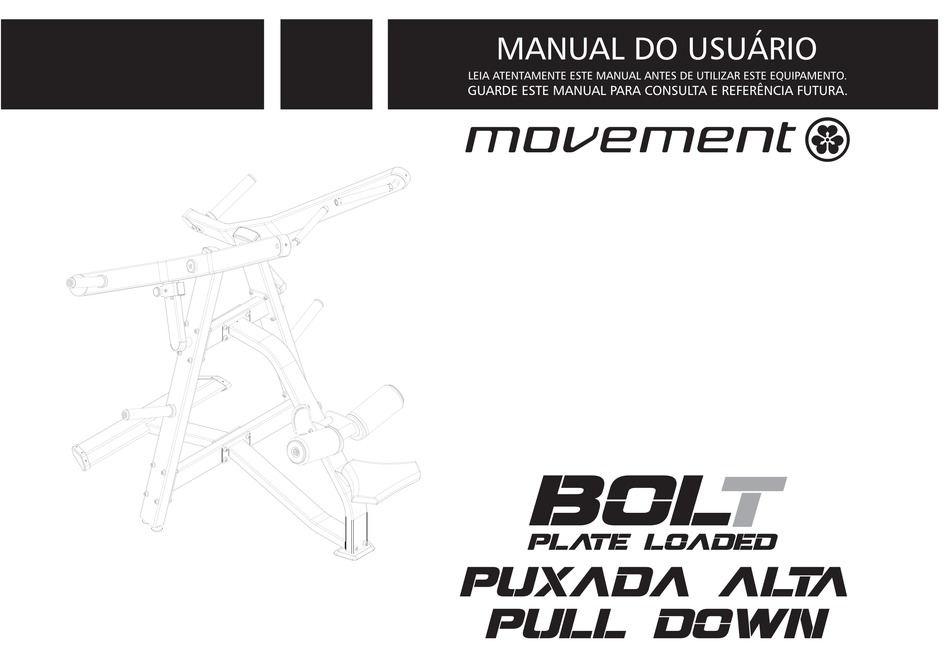

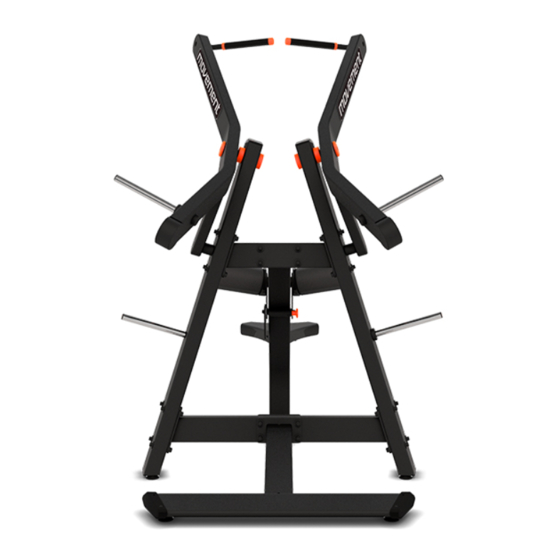

MANUAL DO USUÁRIO
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
bol
t
PLA TE LOADED
PUXADA AL T A
PULL DOWN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BOLT PLATE LOADED PULL DOWN and is the answer not in the manual?

Questions and answers

Related Manuals for Movement BOLT PLATE LOADED PULL DOWN

Summary of Contents for Movement BOLT PLATE LOADED PULL DOWN

  • Page 1 MANUAL DO USUÁRIO LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO. GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA. PLA TE LOADED PUXADA AL T A PULL DOWN...
  • Page 2 A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo território nacional. Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem treina em um dos nossos equipamentos.

  • Page 3: Informações Importantes Sobre Segurança

    INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA CONSULTE UM MÉDICO PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRA INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA. Ao utilizar os equipamentos da linha BOLT, é...
  • Page 4 INSTRUÇÕES ALERTAS Os adesivos em forma de Triângulo, na cor amarela, INFORMAÇÕES DO EQUIPAMENTO indica relativo risco ao usuário, caso as instruções não sejam seguidas. PUXADA AL T A NOME DO EQUIPAMENTO PULLDOWN CUIDADO! MÚSCULOS TRABALHADOS NÃO COLOCAR OS MEMBROS NO EQUIPAMENTO RISCO DE ESMAGAMENTO.
  • Page 5 INSTRUÇÕES...
  • Page 6 INFORMAÇÕES SOBRE O EQUIPAMENTO ÁREA MÍNIMA PARA MONTAGEM PUXADA AL T A PULL DOWN Recomendamos que em torno do aparelho - CARGA MÁXIMA para uso 8X25 kg: (4X25 cada braço) sejam respeitadas as seguintes medidas: - Peso do EQUIPAMENTO: 130 kg 50cm 1/2m 10 m 10 m...

  • Page 7: Lista De Peças

    LISTA DE PEÇAS NOME NOME NOME Parafuso Cab. Cil. Sext. Int Arruela lisa Porca Sextavada Inserto pç pç pç M10X80 NOME NOME NOME Parafuso Cab. Chat. Sext. Int. Tampão Anel de retenção pç pç pç M10X20 NOME NOME NOME Parafuso Cab. Cil. Sext. Int Arruela de pressão Tampão pç...

  • Page 8: Lista De Componentes

    LISTA DE COMPONENTES CAIXA 1 de 2 CAIXA 2 de 2 NOME NOME NOME NOME NOME Suporte das Barras de Suporte Suporte Chassi barras ligação dianteiro traseiro NOME NOME NOME Braços Chapa com Estofado do regulagem assento NOME NOME NOME Suporte da Chapa de Adaptador...
  • Page 9 MONTAGEM PASSO 1 NOME Parafuso Cab. Cil. Sext. Int M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto NOME Pés niveladores Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 10 MONTAGEM PASSO 2 NOME Parafuso Cab. Cil. Sext. Int M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 11 MONTAGEM PASSO 3 NOME Parafuso Cab. Cil. Sext. Int M10X80 NOME Arruela lisa NOME Porca Sextavada Inserto Seguida Todos os 100% parafusos Ferramentas Ferramentas Allen 8 mm Chave Fixa 17 mm...
  • Page 12 MONTAGEM PASSO 4 NOME Parafuso Cab. Chat. Sex. Int M10X20 NOME Tampão NOME Anel de retenção NOME Tampão 100% Ferramentas Ferramentas Allen 8 mm Alicate para anel elástico...
  • Page 13 MONTAGEM PASSO 5 NOME Parafuso Cab. Cil. Sext. Int. M10X25 NOME Arruela de Pressão NOME Eixo 100% Ferramentas Allen 8 mm...
  • Page 14 MONTAGEM PASSO 6 NOME Parafuso Cab. Aba. Sext. Int. M8X25 100% Ferramentas Allen 8 mm...
  • Page 15 MONTAGEM PASSO 7 NOME Parafuso Cab. Cil. Sext. Int M8X25 NOME Arruela lisa NOME Batente de borracha *Confira todos os 100% apertos dos parafusos Ferramentas Allen 6 mm 12 13...
  • Page 16 MONTAGEM PASSO 8 - ADAPTADOR OLÍMPICO NOME Figura 8-1 Parafuso Cab. Chat. Sext. Int M8X30 NOME Bucha do adaptador NOME Adaptador Olímpico 1 - Manter os batentes de borracha (14) dos suporte das anilhas. 2 - Posicione o adaptador olímpico (17) nos suporte das anilhas (Figura 8-1) 3 - Por fim trave o adaptador olímpico usando a...
  • Page 17 MONTAGEM PASSO 9 - CONFERÊNCIA DE ADESIVOS PLA TE LOADED PUXADA AL T A PULLDOWN PUXADA AL T A PULLDOWN PLA TE LOADED...
  • Page 18 MONTAGEM PASSO 10 - CONFERÊNCIA DE ADESIVOS...
  • Page 19 Essa garantia se aplicará somente em defeitos descobertos durante o período de garantia e somente ao comprador original do produto. Para utilizar-se desta garantia, o comprador deverá entrar em contato com um assistente técnico autorizado MOVEMENT em menos de 30 dias após descobrir qualquer não conformidade e deixar o equipamento disponível para inspeção da BRUDDEN ou de sua assistência técnica autorizada.
  • Page 20 * Chamada de serviços para instalação do produto ou instruções aos proprietários sobre como utilizar o produto; * Consertos efetuados em produtos Movement sem o número de série ou com a identificação alterada ou danificada; * Retirada e entrega referente a consertos;...
  • Page 21 Conheça outros equipamentos e saiba mais sobre linhas de Produtos Movement, acessando nosso site www.movement.com.br A Brudden reserva-se o direito de paralisar a fabricação de seus produtos sem prévio aviso e/ou modificar as especificações e introduzir melhoramentos nos mesmos produtos em qualquer época, sem incorrer na obrigação de efetuar o mesmo em produtos anteriormente fabricados.
  • Page 22 USER MANUAL READ THIS MANUAL CAREFULLY BEFORE USING THIS EQUIPMENT. KEEP THIS MANUAL TO CHECK AND FOR FUTURE REFERENCE. PLA TE LOADED PULL DOWN...
  • Page 23 The quality in equipments extend to the services rendered by its extensive service network and allowed workshops, spread in all national territory. So Movement is always near you and your family towards a better life, profitable to the investors pleasurable and healthier to whom Work out in our equipments.
  • Page 24 IMPORTANT INFORMATION ABOUT SAFETY IMPORTANT INFORMATION ABOUTY SAFETY BEFORE BEGINNING ANY WORK OUT PROGRAM FOR A CHECK UP EXAMS THAT WILL TELL IF THERE IS ANY CONTRA INDICATION FOR PRACTICISING PHISICAL SEE A DOCTOR EXERCISES, DOING SO YOU WILL WORK OUT MORE SAFELY. Using EDGE line equipment, it is necessary to take so basic precautions to guarantee your safety and of the third ones.
  • Page 25 INSTRUCTIONS WARNINGS The stickers in triangle shape, in yellow color INFORMATION ABOUT EQUIPMENT Means relative risk to the users, in case the Instructions are not followed. PUXADA AL T A PULLDOWN NAME OF THE EQUIPMENT BE CAREFULI! MUSCLES WORKD DO NOT PUT THE BODY MEMBERS IN THE EQUIPMENT RISK OF CRUSHING START POSITION BE CAREFULI!
  • Page 26 INSTRUCTIONS...

  • Page 27: Equipment Information

    - MAXIMUM LOAD for use 8X25 kg: (4X25 Each Arm) - Weight Equipment: 130 kg We recommend to keep and respect the following measures around the equipment. 50cm 1/2m 10 m 10 m 1300 mm 50cm 1/2m Movement Points: 1m (100cm) Side: 1/2m (50 cm) Set points...

  • Page 28: Part List

    PART LIST NAME NAME NAME Screw Hex. Socket Cyl. Head Flat Washer Insert Hex Nut M10X80 NAME NAME NAME Allen Screw Flat Head Plug Retention Ring M10X20 NAME NAME NAME Screw Hex. Socket Cyl. Head Lock Washer Plug M10X25 NAME NAME NAME Axis...

  • Page 29: Components List

    COMPONENTS LIST BOX 1 of 2 BOX 2 of 2 NAME NAME NAME NAME NAME Support bars Conecting bar Chassis Front support Back support NAME NAME NAME Arms Regulation Seat plate upholstery NAME NAME NAME Suport ring Olympic adapter Holding plate...
  • Page 30 ASSEMBLE STEP 1 NAME Screw Hex. Socket. Cyl. Head M10X80 NAME Flat washer NAME Insert Hex Nut NAME Adjustable foot Tools Tools Allen 8 mm Fix Wrench 17 mm...
  • Page 31 ASSEMBLE STEP 2 NAME Screw Hex. Socket Cyl. Head M10X80 NAME Flat Washer NAME Insert Hex Nut Tools Tools Allen 8 mm Fix Wrench 17 mm...
  • Page 32 ASSEMBLE STEP 3 NAME Screw Hex. Socket Cyl. Head M10X80 NAME Flat Washer NAME Insert hex Nut Then 100% All Screws Tools Tools Allen 8 mm Fix Wrench 17 mm...
  • Page 33 ASSEMBLE STEP 4 NAME Allen Screw Flat Head M10X20 NAME Plug NAME Retention Ring NAME Plug 100% Tools Tools Allen 8 mm Pliers for elastic ring...
  • Page 34 ASSEMBLE STEP 5 NAME Screw Hex. Socket. Cyl. Head M10X25 NAME Lock Washer NAME Axis 100% Tools Allen 8 mm...
  • Page 35 ASSEMBLE STEP 6 NAME Screw Head Domed Hexagon M8X25 100% Tools Allen 8 mm...
  • Page 36 ASSEMBLE STEP 7 NAME Screw Hex. Socket. Cyl. Head M8X25 NAME Flat Washer NAME Rubber Bumper *Check out all the 100% grips of the screws Tools Allen 6 mm 12 13...
  • Page 37 ASSEMBLE STEP 8 - OLYMPIC ADAPTER NAME Figure 8-1 Allen Screw Flat Head M8X30 NAME Adapter Bushing NAME Olympic adapter 1 - Put the rubber stops (14) of the support washers. 2 - Position the Olympic Adapter (17) in support of the washers (Figure 8-1) 3 - Finally catch the Olympic adapter using the...
  • Page 38 ASSEMBLE STEP 9 - ADHESIVES CONFERENCE PLA TE LOADED PUXADA AL T A PULLDOWN PUXADA AL T A PULLDOWN PLA TE LOADED...
  • Page 39 ASSEMBLE STEP 10 - ADHESIVES CONFERENCE...

  • Page 40: Warranty

    Using the equipment, you agree in fallowing the terms and warranty conditions. BRUDDEN EQUIPMENTS LTDA. warranties all new movement products free from defects in manufacturing and in materials for the warranty estabelished below. The warranty periods starts in the product purchasing issuance date of the invoice ussued by, Brudden or by acreedited dealer.
  • Page 41 * Services call to install the product or instructions to the owners about how to use the product; * Repairs carried out in Movement products without the series number or with the altered identification or damaged; * Pickup and delivery relating to repairs;...
  • Page 42 Conheça outros equipamentos e saiba mais sobre linhas de Produtos Movement, acessando nosso site www.movement.com.br Brudden reserves the right to paralyze manufacturing its products without notice and / or change the specifications and introduce products imprevements any time, without the obligation to make the same in products previously manufactured.
  • Page 43 MANUAL DEL USUÁRIO LEA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPO. GUARDE ESTE MANUAL PARA CONSULTAR Y COMO FUTURA REFERENCIA. PLA TE LOADED PUXADA AL T A...
  • Page 44 La calidad de los equipos se extiende a los servicios prestados por sua amplia red de atencón y Puntos Autorizados repartidos por todo el territoria nacional. Movement está siempre cerca de usted y de su familia en pro de una vida más sana, rentable para los inversores y agradable para aquellos que entrnan com uno de nuestros equipos.
  • Page 45 INFORMACIÓN IMPORTANT SOBRE SEGURIDA INFORMACIÓN IMPORTANT SOBRE SEGURIDAD ANTES DE INICIAR CUALQUIER PROGRAMA DE ACTIVIDAD FÍSICA CONSULTE UN MÉDICO PARA REALIZAR EXÁMENES QUE DETERMINEN SI EXISTE ALGUNA CONTRAINDICACIÓN PARA LA PRÁCTICA DE EJERCICIOS FÍSICOS, YA QUE SÓLO ASÍ SE PODRÁ EJERCITAR CON LA MÁXIMA SEGURIDAD. Al utilizar los equipos de la Línea EDGE, es necesario tomar algunas precauciones básicas para garantizar su seguridad y la de terceros.
  • Page 46 INSTRUCCIONES ALERTAS Los adhesivos en forma de Triángulo amarillos INFORMACCIÓN DEL EQUIPO indican un relativo riesgo para el usuario, si las instrucciones no son seguidas PUXADA AL T A NOMBRE DEL EQUIPO PULLDOWN ¡CUIDADO! MÚSCULOS TRABAJADOS NO COLOCAR LAS MANOS ENTRE LOS PESOS.
  • Page 47 INSTRUCCIONES...

  • Page 48: Información Del Equipo

    INFORMACIÓN DEL EQUIPO ÁREA MÍNIMA PARA MONTAJE PUXADA AL T A Recomendamos que en las proximidades del aparato se respeten las siguientes - CARGA MÁXIMA para uso 8X25 kg: (4X25 cada braço) medidas: - Peso del EQUIPO: 130kg 50cm 1/2m 10 m 10 m 1300 mm...

  • Page 49: Lista De Piezas

    LISTA DE PIEZAS NOMBRE NOMBRE NOMBRE Tornillo Cab. Cil. Hex. Interno Arandela Lisa Tuerca Hexagonal Inserto M10X80 NOMBRE NOMBRE NOMBRE Tornillo Cab. Aba. Hexag. Int. Tapón Anillo Elástico M10X20 NOMBRE NOMBRE NOMBRE Tapón Tornillo Cab. Cil. hex. Interno Arandela de Seguridad M10X25 NOMBRE NOMBRE...
  • Page 50 LISTA DE COMPONENTES CAJA 1 de 2 CAJA 2 de 2 NOMBRE NOMBRE NOMBRE NOMBRE NOMBRE Barras de Barras de Soporte Apoyo para la Chassi apoyo conexíon delanteiro espalda NOMBRE NOMBRE NOMBRE Brazos Plato con la Acolchado del regulacíon asiento NOMBRE NOMBRE NOMBRE...

  • Page 51: Montaje

    MONTAJE PASO 1 NOMBRE Tornillo Cab. Cil. Hex. Interno M10X80 NOMBRE Arandela Lisa NOMBRE Tuerca Hexagonal Inserto NOMBRE Pies niveladores Herramientas Herramientas Allen 8 mm Llave Fixa 17 mm...
  • Page 52 MONTAJE PASO 2 NOMBRE Tornillo Cab. Cil. Hex. interno M10X80 NOMBRE Arandela Lisa NOMBRE Tuerca Hexagonal Inserto Herramientas Herramientas Allen 8 mm Llave Fixa 17 mm...
  • Page 53 MONTAJE PASO 3 NOMBRE Tornillo Cab. Aba. Hex. Interno M10X80 NOMBRE Arandela Lisa NOMBRE Tuerca Hexagonal Inserto Seguida Todos los 100% Tornillos Herramientas Herramientas Allen 8 mm Llave Fixa 17 mm...
  • Page 54 MONTAJE PASO 4 NOMBRE Tornillo Cab. Aba. Hexag. Int M10X20 NOMBRE Tapón NOMBRE Anillo Elástico NOMBRE Tapón 100% Herramientas Herramientas Allen 8 mm Alicate para anel elástico...
  • Page 55 MONTAJE PASO 5 NOMBRE Tornillo Cab. Cil. Hex. Interno M10X25 NOMBRE Arandela de Seguridad NOMBRE 100% Herramientas Allen 8 mm...
  • Page 56 MONTAJE PASO 6 NOMBRE Tornillo Cab. Aba. Hex. Int. M8X25 100% Herramientas Allen 8 mm...
  • Page 57 MONTAJE PASO 7 NOMBRE Tornillo Cab. Cil. Hex. Int. M8X25 NOMBRE Arandela Lisa NOMBRE Tapón de Goma *ver todas las 100% garras de los tornillos Herramientas Allen 6 mm 12 13...
  • Page 58 MONTAJE PASO 8 - ADAPTADOR OL MPICO NOMBRE Figura 8-1 Tornillo Cab. Aba. Hexag. Int. M8X30 NOMBRE Adaptador de Casquillo NOMBRE Adaptador Ol mpico Colocar los topes de goma (14) de las arandelas de apoyo. 2 - Coloque el Adaptador Ol mpico (17) en apoyo de las arandelas (Figura 8-1) 3 - Por último coger el adaptador Ol mpico...
  • Page 59 MONTAJE PASO 9 - CONFERENCIA ADHESIVOS PLA TE LOADED PUXADA AL T A PULLDOWN PUXADA AL T A PULLDOWN PLA TE LOADED...
  • Page 60 MONTAJE PASO 10 - CONFERENCIA ADHESIVOS...
  • Page 61 GARANTÍA GARANTÍA LIMITADA - LÍNEA MUSCULACIÓN Por favor, lea con cuidado los términos y condiciones de esta garantía antes de utilizar su equipo MOVEMENT. Al utilizar el equipo, estará concordando en seguir los siguientes términos y condiciones de la garantía.
  • Page 62 *Llamada de servicios para la instalación del producto o instrucciones a los propietarios sobre cómo utilizar el producto *Reparaciones efectuadas en productos Movement sin el número de serie o con la identificación alterada o dañada *Retirada y entrega referente a reparaciones *Ningún gasto de servicios ocurrido después del periodo de garantía de servicios...
  • Page 63 Conozca otros equipos y conozca más sobre las líneas de Productos Movement, accediendo a nuestra página web www.movement.com.br Brudden se reserva el derecho de paralizar la fabricación de sus productos sin previo aviso y/o modificar las especificaciones e introducir mejoras en los mismos productos en cualquier momento, sin incurrir en la obligación de realizar lo mismo...
