Summary of Contents for Comica CVM-WM100

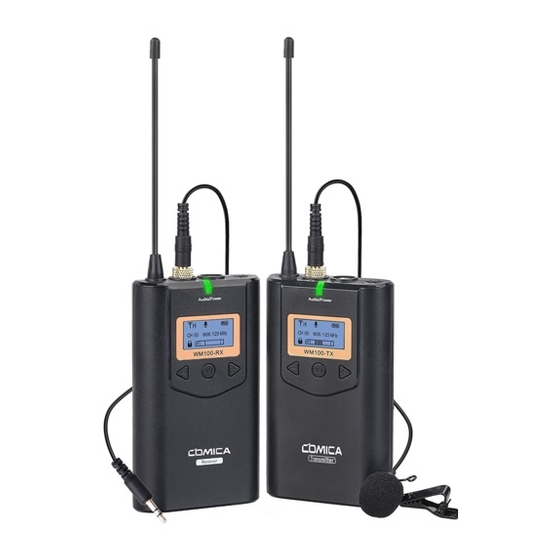

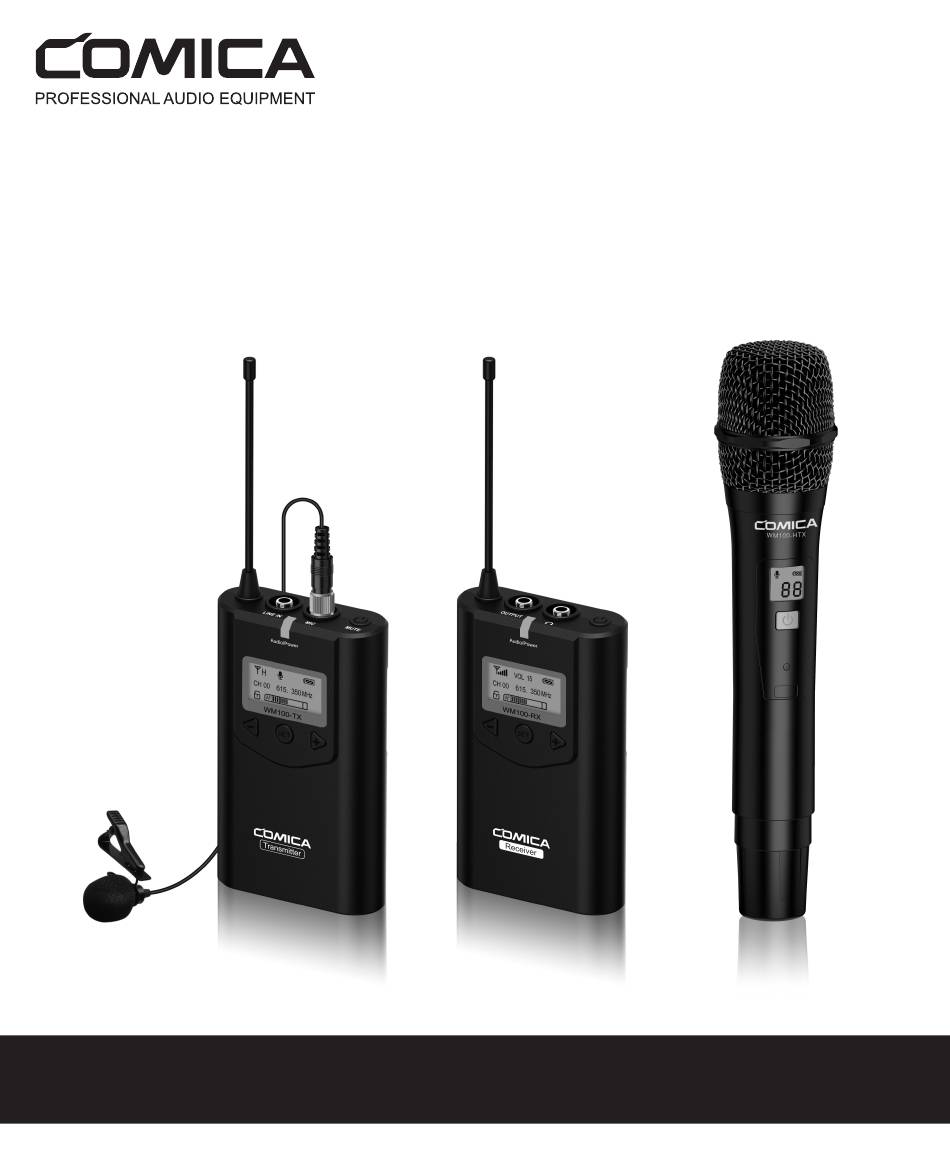

  • Page 1 CVM-WM100 UHF Wireless Microphone USER MANUAL...

  • Page 2: Specification

    Specification Hand-held Transmitter HTX Channels Wireless Frequency 520.000MHz ~ 534.100MHz Transmitting Power 15dBm Lavalier Transmitter TX Channels Wireless Frequency 520.000MHz~534.100MHz Transmitting Power 15dBm Receiver RX Channels Wireless Frequency 520.000MHz~534.100MHz...

  • Page 3: Main Features

    Foreword Thanks for purchasing the COMICA WM100 UHF wireless microphone. To ensure the security of the product, please carefully read the user manual ,correctly install and operate the item. Main Features . 48 Channels for Several Devices Work Together . Working Range Up to 100m without Staccato (100m in Open Area, 60m in Area with Obstacle) .

  • Page 4: Packing List

    Packing List Main Body Hand-held Transmitter Lavalier Transmitter Receiver Purchase Options : WM100 = TX + RX WM100H = HTX + RX WM100-HTX:...
  • Page 5 Accessories 3.5mm Audio Mic Wind Muff 3.5mm-3.5mm Audio Output Cable Portable Case 3.5mm-XLR Audio Output Cable User Manual Waist Belt Clip Certification Cold Shoe Mount Warranty Card The accessories of each combination include : WM100 = X2 + WM100H =...
  • Page 6 Components and Instruction Components Hand-held Transmitter Microphone LCD Display Power/CH Setting Button IR Screen Low Cut/Normal Audio Switch Channel Sequence Switch AA Battery Holder...
  • Page 7 Lavalier Transmitter Antenna LINE IN Input MIC Input Power/Muting Button Function Selection Button + Working Indication Light Function Selection Button - Function Setting Button Belt Clip AA Battery Holder 1/4 Mounting Tray...
  • Page 8 Receiver Antenna 3.5mm Audio Output 3.5mm Audio Monitor Output Power Button Function Selection Button + Working Indication Light Function Selection Button - Function Setting Button Belt Clip AA Battery Holder 1/4 Mounting Tray...
  • Page 9 Screen Display Instruction Hand-held Transmitter HTX: Normal recording mode Power Indication Channel Lavalier Transmitter TX : RF Transmitting Strength High Icon： RF Transmitting Strength Low Icon： Normal Audio Mode Icon: Muting Mode Icon： Power Indication 00 520. 000 Channel Channel Frequency Locking/Unlocking Icon Audio Status Indication Bar...
  • Page 10 Receiver RX: Power Indication RF Receiving Strength Volume Indication VOL 15 00 520. 000 Channel Channel Frequency Locking/Unlocking Icon Audio Status Indication Bar Indication Light Instruction Green Light Keeps On Work Normally Green Light Flicker Channels Not Match （Only for Receiver） Red Light Keeps On Muting Mode Red Light Flicker...
  • Page 11 Function Button Instruction Long Press Power On/Off Power/Muting Button Short Press Muting（Unlocking Mode） Lavalier Locking/Unlocking Long Press Transmitter Function Setting （Unlocking Mode） Set Button and Receiver Short Press Function Selection（Unlocking Mode） Short Press Function Selection + Button Short Press Function Selection - Button Long Press Power On / Off Power/CH Setting...
  • Page 12 Installation and Usage Hand-held Transmitter Step 1. Install two AA batteries into the battery tray according to the positive and negative electrode Step 2. Long press the button to turn on the hand-held transmitter...
  • Page 13 Step 3. Matching with the receiver VOL 11 Hand-held transmitter’ channel Receiver’ channel 3.1. Short press power button to switch the channel Channel switch...
  • Page 14 3.2. Set HTX and RX into same channel VOL 11 Hand-held transmitter’ channel Receiver’ channel sync Hand-held transmitter Receiver...
  • Page 15 3.3. The light will turn to green after successful match Low cut adjustment switch Channel sequence switch For convenient operation, please open the battery cover to adjust the channel sequence...
  • Page 16 Lavalier Transmitter Step 1: Install Batteries into Battery Holder by following the ‘+’ and ‘-’ Icon, and clip the belt clip onto back of transmitter; Step 2: Long-press the power button to open the transmitter; Step 3: According to your own requirement, to choose to connect the Mic cable onto ‘Line in’...
  • Page 17 Step 5: Refer to the Function Button Instruction to set the relative functions, for example: CH Adjustment, RF Strength Adjustment, LCF Adjustment; 5.1. Unlock： 520. 000 Lock Long press SET button 520. 000 Unlock...
  • Page 18 5.2. CH Adjustment： Short press SET button Adjust CH channel Adjust the CH channel by - + button...
  • Page 19 5.3. RF Strength Adjustment ： Short press SET button Adjust RF Adjust the RF signal strength by - + button 5.4. LCF (Low-cut Filter) LCF OFF LCF ON The voice become more crisp with LCF ON, the voice become more vigorous with LCF OFF.
  • Page 20 Receiver Step 1: Install the Receiver onto the device via cold-shoe, and connect one end of the audio cable into output jack, connect another end of the audio cable into device’s audio input jack; And plug your earphone into the audio monitor’s jack for audio monitor if you need;...
  • Page 21 Step 2: Set CH to match the channels, and adjust VOL to set the volume until you’re satisfied; 2.1 Unlock： VOL 11 520. 000 Lock Long press SET button VOL 11 520. 000 Unlock...
  • Page 22 2.2 Set CH to match the channels: Short press SET button VOL 11 Adjust CH channel Adjust CH by - + to match the Transmitter Green Light keeps on The Green Light will keep on after channel matched.
  • Page 23 2.3 Set the volume until you’re satisfied: VOL 11 Adjust VOL Adjust volume by - + button, Short press SET to confirm...
  • Page 24 Automatic Channel Scan; VOL 11 Auto scan ? Select whether auto-scanning by - + button, and short press SET button to confirm You can use auto-scanning to find channels with less interference when the surrounding wireless interference is serious...
  • Page 25 Specification Hand-held Transmitter HTX Signal / Noise >65dB Antenna PCB Antenna Stray Radiation <-60dBc Sound Delay <20ms Audio Distortion <0.5% Battery AA Batteries x 2pcs Dimension Φ53.5(MAX) x 253mm Operating Temperature 0 ℃ ~ 50 ℃ -20 ℃ ~ 60 ℃ Storage Temperature...
  • Page 26 Lavalier Transmitter TX Signal / Noise ＞65dB Antenna 1/4 Wavelength Antenna Stray Radiation ＜-60dBc Sound Delay ＜20ms Audio Distortion ＜0.5% Audio Input Socket 3.5mm Jack Batteries AA Batteries x 2pcs Size 111.5 x 65 x 25.3mm Working Temperature 0℃ ~ +50℃ Storage Temperature -20℃...
  • Page 27 Receiver RX Signal / Noise ＞65dB Antenna 1/4 Wavelength Antenna Receiving Sensitivity -95dBm Sound Delay ＜20ms Audio Distortion ＜0.5% Frequency Range 20Hz ~ 18KHz Audio Output 3.5mm Jack Batteries AA Batteries x 2pcs Size 111.5 x 65 x 25.3mm Working Temperature 0℃...
  • Page 29 UHF无线麦克风 使 用 手 册...
  • Page 31 前 言 感谢您购买COMICA/科唛 WM100 UHF 无线麦克风； 为保证产品的安全，请在使用前严格阅读本说明书，并正确组装及操作。 产品主要功能 . 48频道，可进行多场合多机位混用 . 拾音距离高达100m（空旷无干扰环境高达100米，有障碍环境可达60米） . 可实时监听 . 音量动态监测 . RF发射信号强度可调 . 静音模式 . LCD点阵屏，高清易视 注意事项 正常使用时发射器应距离接收器10cm以上，当小于10cm时，接收器的无线信号接 收部分将会进行保护动作，从而关闭无线信号接收，音频可能出现间断，此为正 常现象; 天线会影响工作距离，请保护好天线并勿进行人为损坏； 工作距离会受到周围环境的影响，使用过程中请尽量保持环境空旷无干扰，并关 闭附近的WIFI； 近距离使用该产品时，建议将此产品RF强度设置为“LOW”，可降低功耗增强续 航； 用于手机拍摄时，客户须单独购买TRS-TRRS 音频转换线, 并注意将手机模式设置 为‘飞行模式’以避免来电干扰；（不支持部分安卓系统的默认录音模式，建议 此时于第三方APP模式下使用）； 不要在雨中或潮湿环境中使用该设备，否则会有短路的危险； 请在干燥环境中对该产品进行储存；...
  • Page 32 包装清单 主体 手持发射器 领夹发射器 接收器 搭配选择： WM100 = TX + RX WM100H = HTX + RX WM100-HTX:...
  • Page 33 配件： 3.5mm MIC音频输入线 防风毛 3.5mm-3.5mm音频输出线 便携包 3.5mm-XLR卡侬头音频输出线 说明书 腰带夹 合格证 相机固定座 保修卡 每一个型号的配件包括： WM100 = X2 + WM100H =...
  • Page 34 部件介绍及说明 部件说明 手持发射器 麦克风拾音筒 液晶显示屏 开关/调频按键 红外窗口 ‘低切/普通’音频切换开关 频道选择顺序切换开关 AA电池仓...
  • Page 35 领夹发射器 天线 LINE IN（外音）输入 MIC输入 开关/静音按键 功能调节按键+ 工作状态指示灯 功能调节按键- 功能设置按键 腰带夹 AA电池仓 1/4 固定孔...
  • Page 36 接收器 天线 3.5mm音频输出接口 3.5mm监听接口 开关按键 功能调节按键+ 工作状态指示灯 功能调节按键- 功能设置按键 腰带夹 AA电池仓 1/4 固定孔...
  • Page 37 屏显说明 手持发射器: 正常录音 发射端电量 频道 领夹发射器: RF发射信号强度高: 正常收音模式: RF发射信号强度弱: 静音模式： 电量显示 520. 000 频道显示 频段显示 解锁/开锁状态 音量动态显示条...
  • Page 38 接收器: 电量显示 RF接收强度 音量显示 VOL 15 520. 000 频道显示 频段显示 解锁/开锁状态 音量动态显示条 指示灯定义 绿灯长亮 正常工作 绿灯闪烁（仅限接收器） 频段配对不成功 红灯长亮 静音 红灯闪烁 低电量...
  • Page 39 按键说明 开关/静音按键 长按 开机/关机 短按 静音（开锁后生效） SET 按键 长按 解锁/开锁/功能调节选择（开锁后生效） 领夹发射器与 短按 功能页面切换（开锁后生效） 接收器 + 按键 短按 功能调节 - 按键 短按 功能调节 开关/频道调节按键 长按 开机 / 关机 短按 频道切换 “低切/普通”声音切换开关 上推 低切 手持发射器 下推 普通 频道顺序切换开关 上推 上推增序 下推 下推降序 低切功能作用：...
  • Page 40 安装及使用 手持发射器 步骤1. 将电池按照正负极指示装入发射器电池仓 步骤2.长按电源开关打开手持发射器...
  • Page 41 3.手持发射器与接收器进行频道匹配 步骤 VOL 11 手持发射器频道 接收器频道 3.1. 短按电源键 切换频道 频道切换...
  • Page 42 3.2. 将手持发射器与接收器设置为同一频道 VOL 11 手持发射器频道 接收器频道 频道匹配 手持发射器 接收器...
  • Page 43 3.3. 成功对码后，接收器的绿灯将常亮 低切开关 频道顺序切换开关 为了方便频道调节，请打开电池仓盖壳调节频道顺序...
  • Page 44 领夹发射器 1. 将电池按照正负极指示装入发射器电池仓，并将腰带夹安装至发射器背部； 2. 长按电源开关打开发射器； 3. 根据使用要求，将MIC输入线接入‘LINE IN’ 或者 ‘MIC’ 接口； 4. 将MIC对准音源，根据屏幕上的音量指示条检测发射器是否正常工作； 520. 000...
  • Page 45 5.参考按键说明，进行相应功能调节，如：解锁、CH频道调节、RF信号强度调节、 　LCF强度调节； 5.1.解锁： 520. 000 锁定状态 长按SET按键 520. 000 解锁状态...
  • Page 46 5.2.CH频道调节： 短按SET按键 选择CH频道 通过-、+按键调节CH频道...
  • Page 47 5.3.RF信号强度调节： 短按SET按键 选择RF信号强度 通过-、+按键调节RF信号强度 5.4.LCF低切功能: LCF OFF LCF ON 当 LCF 低切功能打开时，声音较清脆；当 LCF 低切功能关闭时，声音比较浑厚。...
  • Page 48 接收器 1. 将接收器通过冷靴安装于设备上，将音频输出线一端接入OUTPUT接口，另一端 接入机器的音频输入接口；根据需要，可将耳机接入监听口进行录制过程中的实 时监听； 接收器安装于冷靴上 冷靴安装于设备上 耳机接入监听口 将音频输出线一端接入OUTPUT接口， 另一端接入机器的音频输入接口...
  • Page 49 2. 调节CH进行频道匹配，并通过调节VOL将音量调至最佳状态； 2.1 解锁： VOL 11 520. 000 锁定状态 长按SET按键 VOL 11 520. 000 解锁状态...
  • Page 50 2.2 调节CH进行频道匹配CH，匹配成功后，接收器绿灯长亮； 短按SET按键 VOL 11 选择CH频道 通过-、+按键调节CH进行频道匹配，短按SET按键确认 绿灯长亮 CH匹配成功后，接收器绿灯长亮...
  • Page 51 2.3 调节VOL将音量调至最佳状态； VOL 11 调节音量 通过-、+按键调节音量，短按SET按键确认...
  • Page 52 2.4 自动频道扫描； VOL 11 Auto scan ? 通过-、+按键选择是否自动频道扫描,短按SET按键确认 当周围无线干扰较严重时，可使用自动频道扫描，即可找到相对受干 扰较小的频道...
  • Page 53 产品技术参数 手持发射器 HTX 信噪比 >65dB 天线 PCB天线 杂散辐射 < - 60dBc 声音延迟 <20ms 音频失真 <0.5% 电池 两节 AA 电池 尺寸 Φ 53.5(MAX) x 253mm 工作温度 0℃ ~ +50℃ -20℃ ~ +60℃ 存储温度...
  • Page 54 领夹发射器TX 信噪比 ＞65dB 天线 1/4波长导线天线 杂散辐射 ＜-60dBc 声音延迟 ＜20ms 音频失真 ＜0.5% 音频输入接口 3.5mm接口 电池 两节AA电池 尺寸 110 x 65 x 25mm 工作温度 0℃ ~ +50℃ 存储温度 -20℃ ~ +60℃ 接收器RX 信噪比 ＞65dB 天线 1/4波长导线天线 接收灵敏度 -95dBm 声音延迟 ＜20ms 音频失真 ＜0.5% 频率响应...
  • Page 55 产品技术参数 手持发射器 HTX 频道数 载波频率 520.000MHz ~ 534.100MHz 发射功率 15dBm 领夹发射器TX 频道数 载波频率 520.000MHz~534.100MHz 发射功率 15dBm 接收器RX 频道数 载波频率 520.000MHz~534.100MHz...
