Anschlussbild
Klemme/
Terminal
E, KE Separater Anschluss von E und KE an PE
Versorgungsspannung U
A1, A2
schild) über Schmelzsicherung 6 A
gemeinsamer Pluspol der Stromaus-
M+
gänge
µA Stromausgang 0...400 µA
mA Stromausgang 0/4...20 mA
V Spannungsausgang 10 V
für kombinierte, externe Test/Reset-
T/R
Taste
Anschluss an das zu überwachende
L1, L2
IT-System
Anschlüsse
(siehe Typen-
S

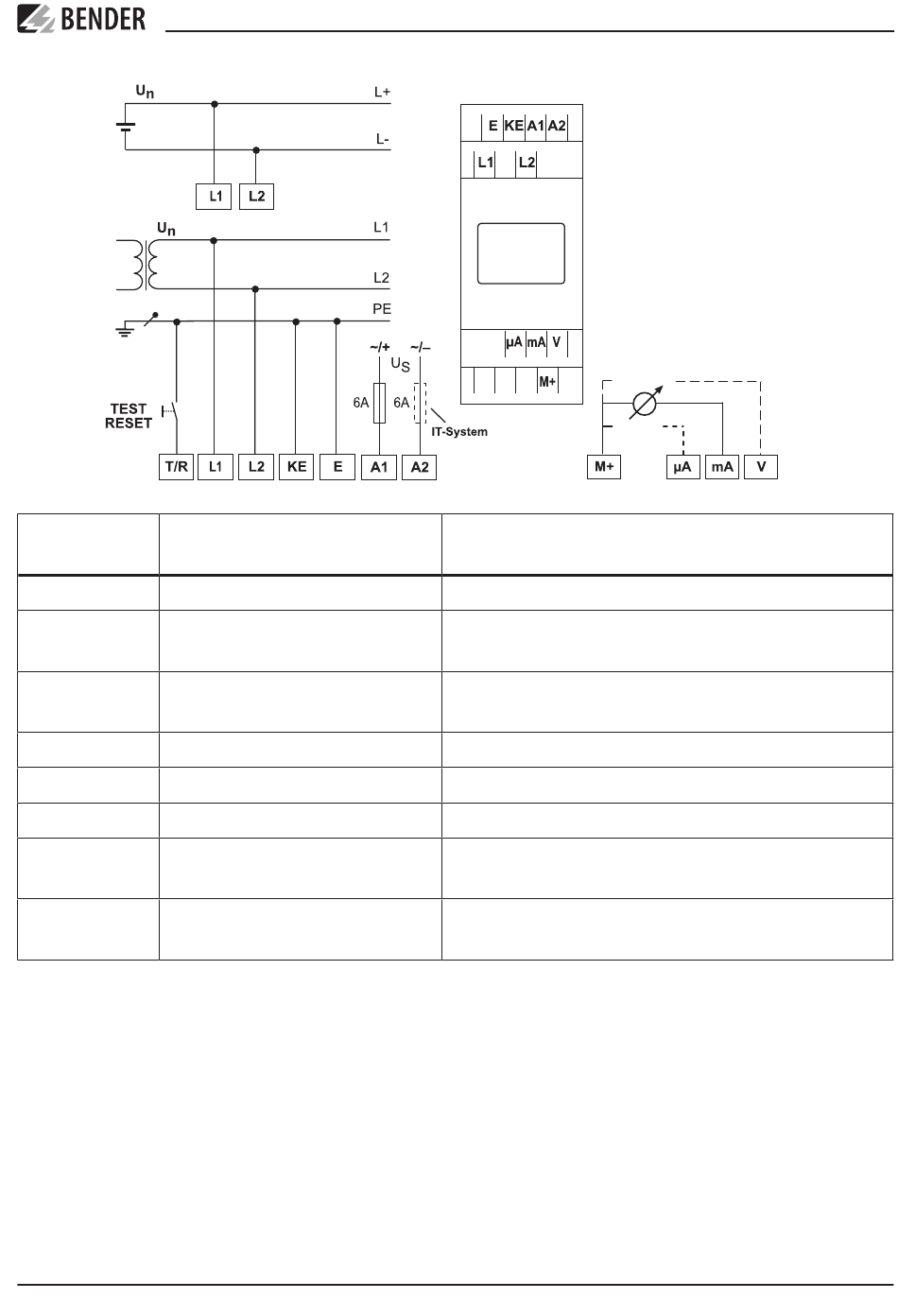

Wiring diagram

Connect the leads E and KE separately to PE.
Supply voltage U (see nameplate) via 6 A fuse
S
Common positive pole of the current outputs
Current output 0...400 µA
Current output 0/4...20 mA
Voltage output 10 V
for combined external test/reset button
Connection to the system being monitored.
IR425-D4M(1C)_D00031_05_M _DEEN/ 04.2021
ISOMETER® IR425-D4M(1C)
Connections
7
