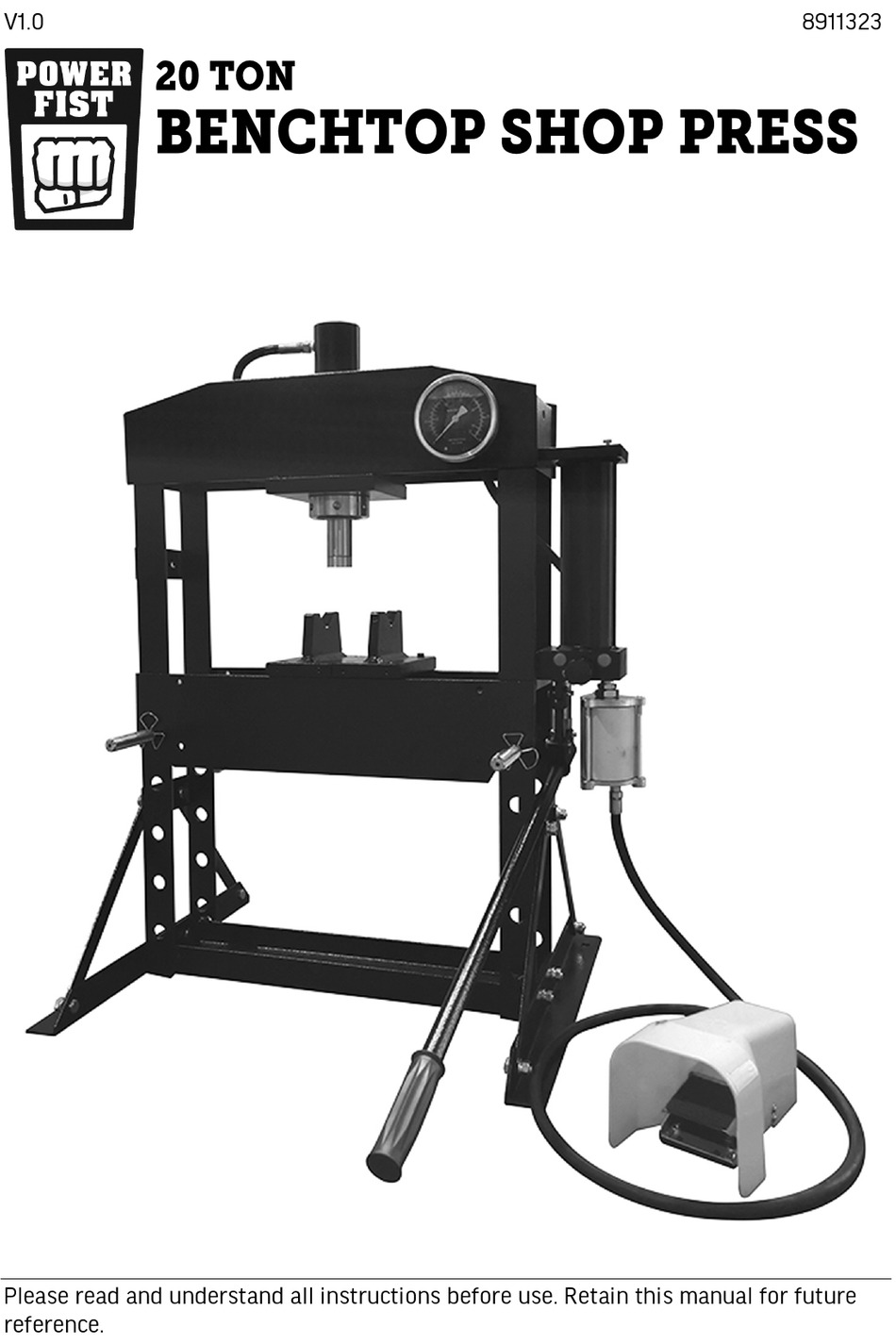

- Page 1 V1.0 8911323 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8911323 20 Ton Hydraulic Shop Press V1.0 SPECIFICATIONS Press Capacity 20 tons (40,000 lb/18,143.7 kg) Press Type Pneumatic/hydraulic Stroke 6-5/16 in. Bed Width 19-11/16 in. Working Range 6-3/16 to 18 in. Required Air Pressure 110 to 120 PSI Overall Height 34-3/4 in. - Page 3 8911323 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.
-
Page 4: Specific Safety Precautions
8911323 20 Ton Hydraulic Shop Press V1.0 Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. -
Page 5: Hydraulic Safety
8911323 HYDRAULIC SAFETY DANGER! Seek immediate, professional medical treatment if hydraulic fluid penetrates your skin. It may feel like a pricking or sting. Do not wait for the appearance of symptoms. A toxic reaction will occur from the exposure. Delay in treatment can lead to amputation or death. -
Page 6: Assembly And Installation
8911323 20 Ton Hydraulic Shop Press V1.0 10. Do not expose the fluid to an ignition source. Hydraulic fluid has a combustible flash point of approximately 200°F (93°C). Consult the material Safety Datasheet (MSDS) for your hydraulic oil to determine the actual flashpoint. -
Page 7: Operation
8911323 OPERATION BEFORE FIRST USE Before the first use, check for proper hydraulic oil level in the system. Then thoroughly test the hydraulic ram for proper operation prior to its actual use. Purge air from the hydraulic system. See Bleeding the Hydraulic System in the Maintenance section. -
Page 8: Bleeding The Hydraulic System
8911323 20 Ton Hydraulic Shop Press V1.0 WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. HYDRAULIC RAM MAINTENANCE Monthly maintenance is recommended for the hydraulic ram. Any restrictions due to dirt, rust, etc. -
Page 9: Troubleshooting
8911323 LUBRICATION Inspect and lubricate the tool when required. Only use a light oil. Periodically lubricate all moving parts. Do not allow oil onto the heel blocks or frame of the shop press. STORAGE When not in use, store the press in a dry location with ram and piston fully retracted. - Page 10 8911323 20 Ton Hydraulic Shop Press V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Oil on Press. 1. Oil leaking from 1. Replace seals as required. cylinder. 2. Tighten or add sealant as required. 2. Oil leaking from loose a. Defective fitting. Replace.
-
Page 11: Parts Breakdown
8911323 PARTS BREAKDOWN PARTS LIST DESCRIPTION 12 Flat Washer Screw 13 Lock Washer Spring 14 Nut Steel Ball 15 Press Frame Block 16 Bolt Screw 17 Serrated Saddle Bed Frame 18 Nut Circlip 19 Ram Plate Frame Pin 20 Screw... - Page 12 8911323 20 Ton Hydraulic Shop Press V1.0 24 Bolt 37 Nylon Washer 25 Spring 38 Pressure Gauge 26 Ram Assy 39 Pump Assembly 27 Hydraulic Hose 40 Nut 28 O-Ring 41 Screw 29 Direct Fitting 42 Handle Sleeve 30 Hydraulic Hose...
- Page 13 V1.0 20 TON HYDRAULIC SHOP PRESS 8911323 Visit www.princessauto.com for more information...
- Page 14 8911323 20 TON HYDRAULIC SHOP PRESS V1.0 For technical questions call 1-800-665-8685...
- Page 15 V1.0 8911323 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 16: Spécifications
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 SPÉCIFICATIONS Capacité de presse 20 tonnes (40 000 lb/18 143,7 kg) Type de presse Pneumatique/hydraulique Course 6 5/16 po Larg. de plate-forme 19 11/16 po Plage de travail 6 3/16 à 18 po Pression d’air requise... -
Page 17: Aire De Travail
V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à... -
Page 18: Consignes De Sécurité Spécifiques
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. - Page 19 V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 N’utilisez pas la presse d’atelier pour comprimer un ressort ou tout autre élément qui pourrait se dégager et causer un danger potentiel. Ne vous mettez jamais directement devant une presse chargée et ne laissez jamais sans surveillance une presse chargée.
-
Page 20: Assemblage Et Installation
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 Ne dépassez jamais la capacité de charge prescrite de l'appareil hydraulique (voir Spécifications). Ne réglez pas les ajustements de détente du système hydraulique. Une fuite de liquide hydraulique sous pression peut avoir une force suffisante pour pénétrer la peau. -
Page 21: Avant La Première Utilisation
V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 Utilisez le dessin éclaté dans la répartition des pièces comme guide pour monter la presse. Posez toutes les pièces et les ensembles devant vous avant de commencer. Plusieurs étapes deviendront plus faciles si on fait appel à un assistant. -
Page 22: Soin Et Entretien
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 Soulevez ou abaissez le cadre de plateforme (n° 11) jusqu'à ce qu'il soit en position. Insérez une goupille du cadre de plateforme (n° 8) dans les montants gauche et droit, sous le cadre de plateforme. Abaissez le cadre de plateforme de sorte qu'il s'appuie sur les goupilles. - Page 23 V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 l’outil ou provoquer des secousses extrêmement rapides pouvant endommager des composants internes. Les étapes suivantes sont conçues pour maintenir la actionneur hydraulique fonctionnel et en bon état. Lubrifiez la tige de piston du vérin (n° R9).
-
Page 24: Mise Au Rebut
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 LUBRIFICATION Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement de l'huile légère. Lubrifiez régulièrement toutes les pièces mobiles. Veillez à ce que l'huile ne coule pas dans les cales de blocage ni dans le cadre de la presse d'atelier. -
Page 25: Dépannage
V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. -
Page 26: Liste Des Pièces
8911323 Presse d’atelier pour établi, 20 tonnes V1.0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ 12 Rondelle plate 13 Rondelle-frein Ressort 14 Écrou 15 Cadre de la presse Bille en acier Bloc 16 Boulon 17 Douille crénelée Cadre de plateforme 18 Écrou... - Page 27 V1.0 Presse d’atelier pour établi, 20 tonnes 8911323 24 Boulon 37 Rondelle de nylon 25 Ressort 38 Manomètre 26 Ensemble de vérin 39 Ensemble de pompe 27 Tuyau hydraulique 40 Écrou 28 Joint torique 41 Vis 29 Raccord direct 42 Gaine de poignée 30 Tuyau hydraulique 43 Tube de poignée...
- Page 28 8911323 Presse d’atelier pour établi, 20 tonnes V1.0 For technical questions call 1-800-665-8685...
